42

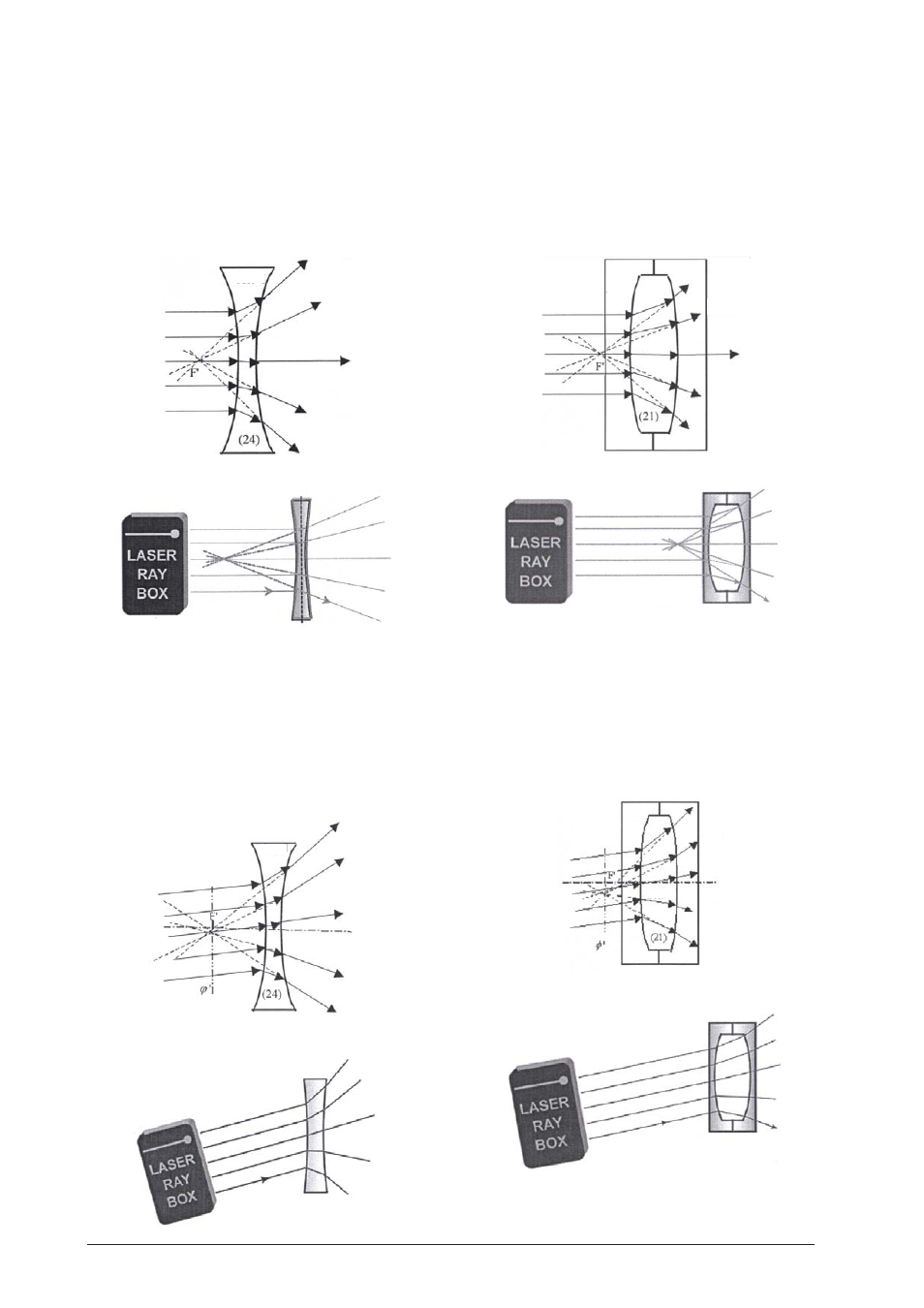

E18a Passage de rayons lumineux à travers une
lentille concave – Rayons lumineux
parallèles à l'axe optique
(U17300/U17301)
Après avoir traversé la lentille, les rayons lumineux sont
divergents. La lentille ne projette aucune d'image.
Prolongés vers l'arrière, les rayons se rencontrent au
foyer virtuel F'.
E18b Passage de rayons lumineux à travers une
lentille concave – Rayons lumineux non
parallèles à l'axe optique
(U17300/U17301)
L'axe
ϕ
' est perpendiculaire à l'axe optique et traverse
le foyer virtuel F'. On l'appelle le plan focal. Si les rayons
réfractés sont prolongés, ils se rencontrent en un point
sur l'axe
ϕ
'.
E19a Passage de rayons lumineux à travers une
lentille d'air convexe – Rayons lumineux
parallèles à l'axe optique
(U17301)
Après avoir traversé la lentille, les rayons lumineux sont
divergents. La lentille ne projette aucune d'image.
Prolongés vers l'arrière, les rayons se rencontrent au
foyer virtuel F'.
E19b Passage de rayons lumineux à travers une
lentille d'air convexe – Rayons lumineux
non parallèles à l'axe optique
(U17301)
L'axe
ϕ
' est perpendiculaire à l'axe optique et traverse
le foyer virtuel F'. On l'appelle le plan focal. Si les rayons
réfractés sont prolongés, ils se rencontrent en un point
sur l'axe
ϕ
'.
Acrylique
Acrylique
Acrylique
Air
Air
Air
Air
Acrylique
