72

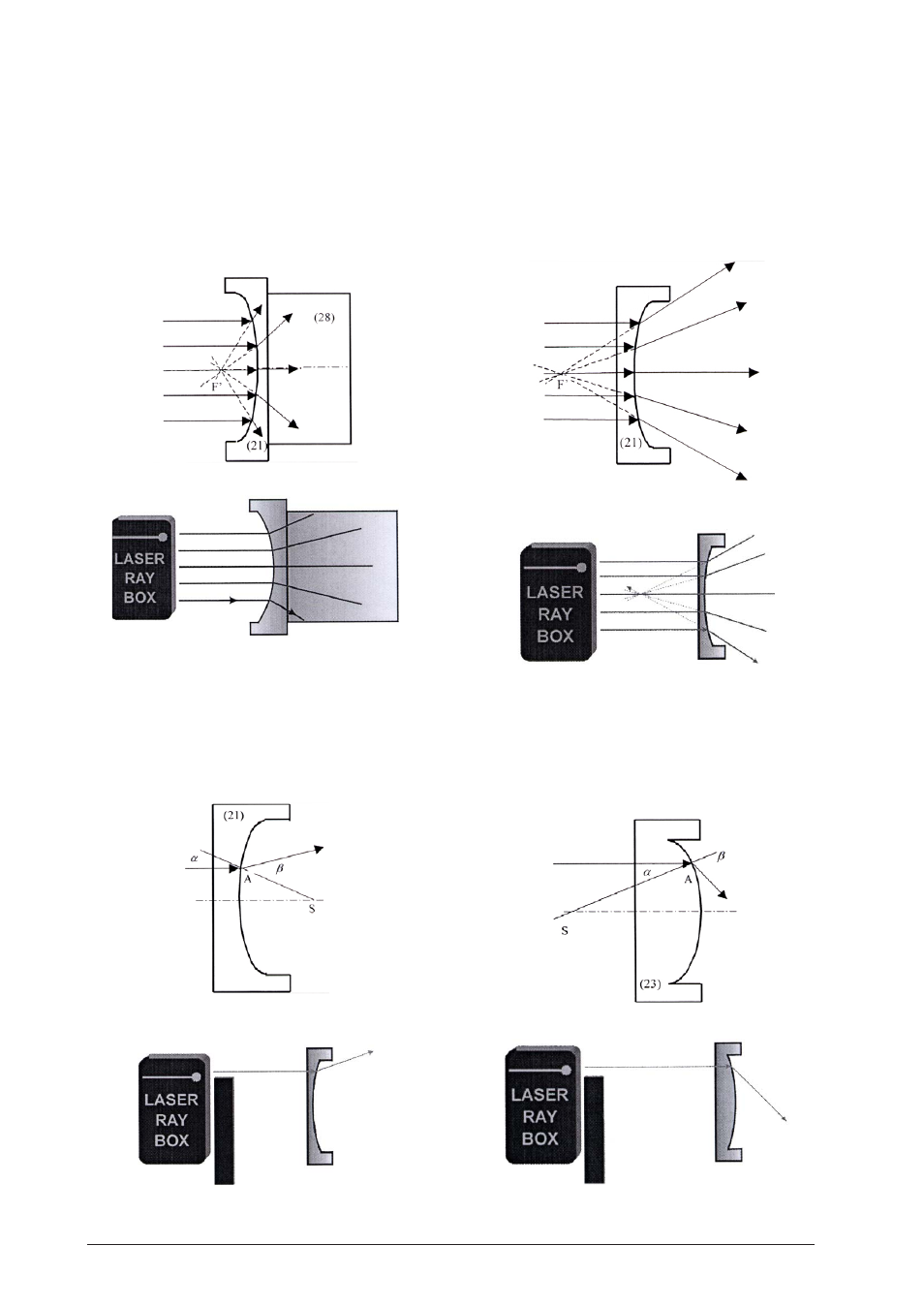

E14b Paso de rayos de luz a través de una
superficie de separación cóncava de aire-
acrílico
(U17301)
Después del paso a través de la superficie de aire-
acrílico, el haz de rayos se parte de manera divergen-
te. Si los rayos partidos se prolongan hacia atrás, se
encuentran en un punto del eje óptico. Este punto se
denomina punto focal virtual F'.
E15a Paso de un rayo de luz a través de una
superficie de separación convexa de aire-
acrílico
(U17301)
Después de que el rayo de luz ha atravesado el punto
A, se ve desplazado de la normal. La normal es la recta
que va del punto A al punto central de curvatura S.
E15b Paso de rayos de luz a través de una
superficie de separación convexa de acrílico-
aire (U17301)
Después del paso a través de la superficie de aire-
acrílico, el haz de rayos se parte de manera divergen-
te. Si los rayos partidos se prolongan hacia atrás, se
encuentran en un punto del eje óptico. Este punto se
denomina punto focal virtual F'.
E16a Paso de rayos de luz a través de una
superficie de separación cóncava de aire-
acrílico (U17301)
Después de que el rayo de luz ha atravesado el punto
A, se ve desplazado por la normal. La normal es la rec-
ta que va del punto A al punto central de curvatura S.
Acrílico
Acrílico
Acrílico
Acrílico
Aire Aire
