40

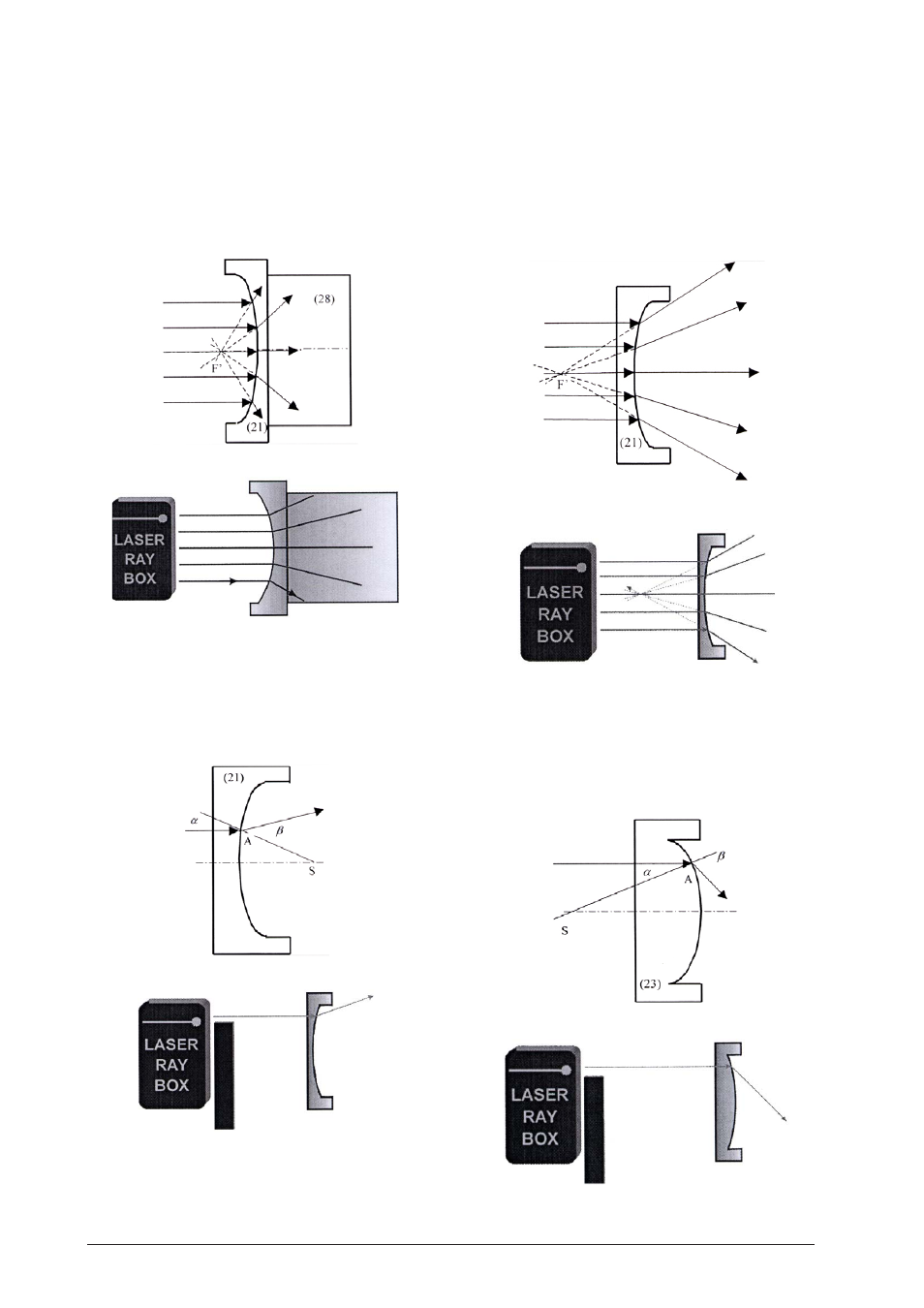

E14b Passage de rayons lumineux à travers une
surface limite concave air-acrylique
(U17301)
Lorsque le faisceau a traversé la surface limite
acrylique-air, il subit une réfraction divergente. Si les
rayons réfractés sont prolongés vers l'arrière, ils se
rencontrent en un point de l'axe optique. Ce point est
le foyer virtuel F'.
E15a Passage d'un rayon lumineux à travers une
surface limite convexe acrylique-air
(U17301)
Lorsque le faisceau a traversé le point A, il est réfracté
en s'écartant de la normale. La normale est la droite
reliant le point A au point central de courbure S.
E15b Passage de rayons lumineux à travers une
surface limite convexe acrylique-air
(U17301)
Lorsque le faisceau a traversé la surface limite
acrylique-air, il subit une réfraction divergente. Si les
rayons réfractés sont prolongés vers l'arrière, ils se
rencontrent en un point de l'axe optique. Ce point est
le foyer virtuel F'.
E16a Passage d'un rayon lumineux à travers une
surface limite concave acrylique-air
(U17301)
Lorsque le faisceau a traversé le point A, il est réfracté
en s'écartant de la normale. La normale est la droite
reliant le point A au point central de courbure S.
Acrylique
Acrylique
Acrylique Air
Acrylique
Air
