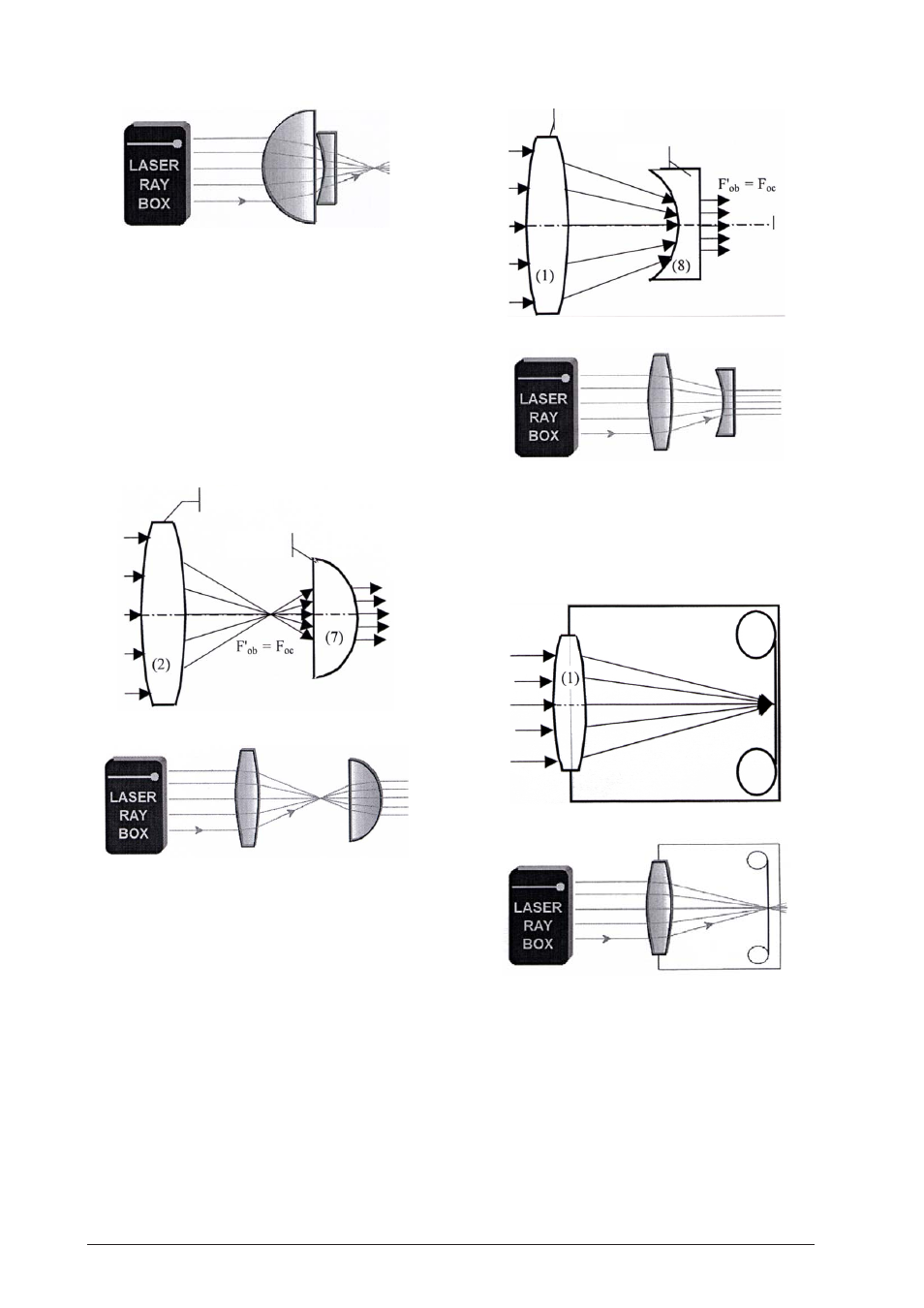

E24a Telescopio kepleriano
(U17300, pellicola D)
L'obiettivo del telescopio kepleriano genera un'imma-
gine reale ridotta dell'oggetto osservato, che viene in-
grandito dall'oculare come attraverso una lente. Si for-
ma quindi un'immagine invertita (da sopra a sotto e
da destra a sinistra) e fortemente ingrandita. Per di-
mostrare questo comportamento, oscurare uno dei
fasci luminosi esterni. Se viene oscurato il raggio inci-
dente più in alto, scompare il raggio uscente più in
basso.
E24b Telescopio galileiano
(U17300, pellicola C)
Nel cannocchiale galileiano, i raggi provenienti dal-
l'obiettivo si incontrano su una lente divergente pri-
ma di raggiungere il fuoco. I raggi raggiungono l'oc-
chio come raggi paralleli. L'immagine dell'oggetto ri-
sulta ingrandita, verticale e non speculare.
E25 Fotocamera
(U17300, pellicola B)
La lente della fotocamera è una lente collettrice. L'im-
magine che appare sulla pellicola posta nella parte
posteriore della fotocamera è reale e capovolta.
Oculare
Oculare
Obiettivo
Obiettivo
