45

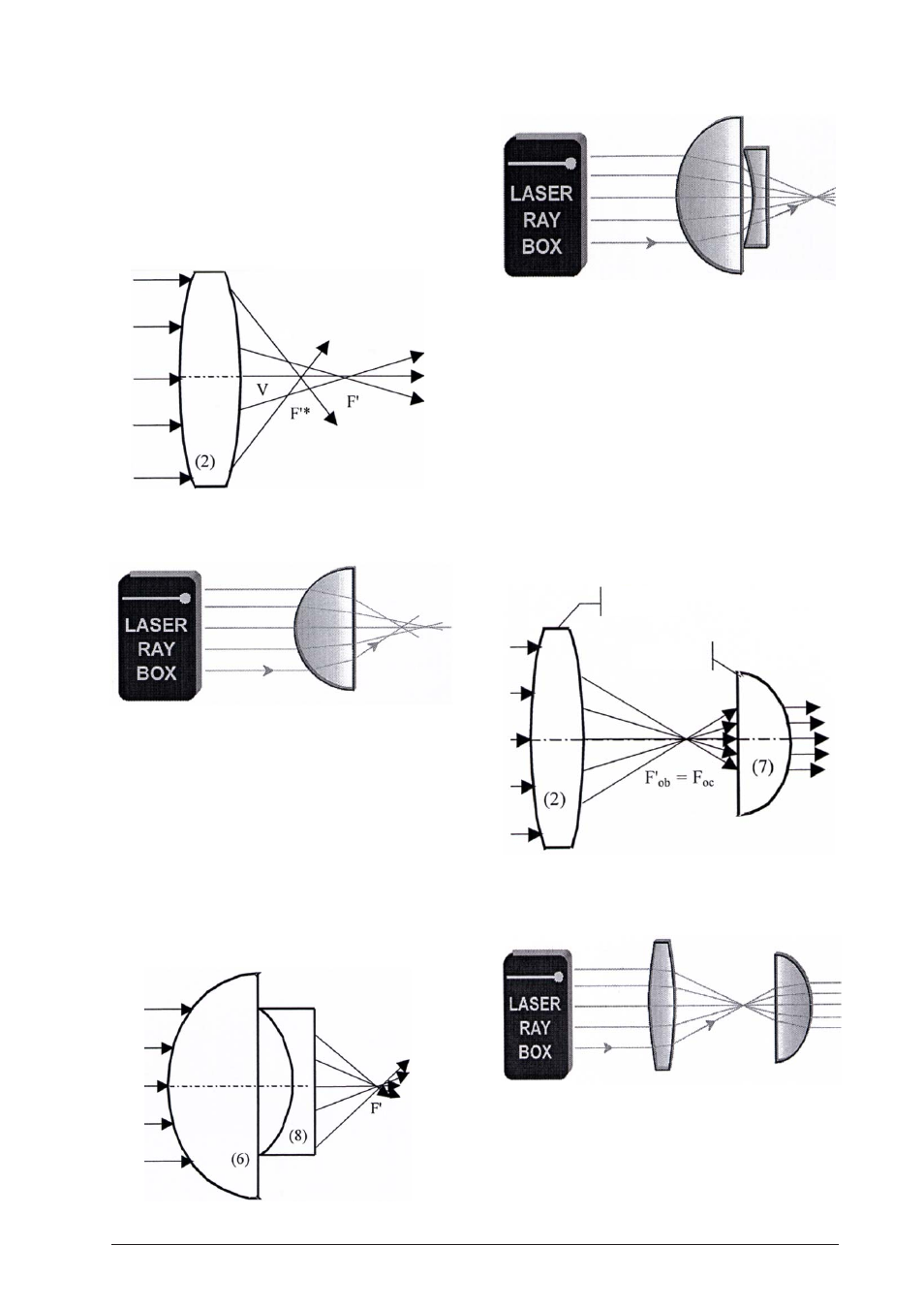

E23a Correction d'une aberration sphérique par la
réduction du diamètre de faisceau
(U17300/U17301)
Pour réduire l'aberration sphérique d'une lentille, on
peut diminuer le diamètre du faisceau qui traverse la
lentille. Il suffit de masquer les rayons se trouvant sur
les bords extérieurs.
E23b Correction de l'aberration sphérique par une
combinaison de lentilles
(U17300, feuille E)
L'aberration sphérique de lentilles de convergence et
de divergence ont un effet inverse. Une combinaison
de lentilles permet de corriger cette erreur. L'aberration
∆
f = f
1
– f
2
est définie comme la différence entre la
focale f
1
des rayons extérieurs et la focale f
2
des rayons
intérieurs. Avec les lentilles convergentes, l'aberration
a un signe positif et avec les lentilles divergentes, elle
présente un signe négatif.
E24a Télescope d'après Kepler
(U17300, feuille D)
L'objectif dans le télescope de Kepler génère une image
réelle réduite de l'objet observé, agrandie par l'oculaire
qui fait fonction de loupe. L'image est inversée (le haut
et le bas, ainsi que la gauche et la droite sont inversés)
et fortement agrandie. Pour illustrer ce phénomène,
masquez l'un des rayons se trouvant sur les bords
extérieurs. Si le rayon incident supérieur est masqué,
le rayon émergent inférieur disparaît.
Objectif
Oculaire
