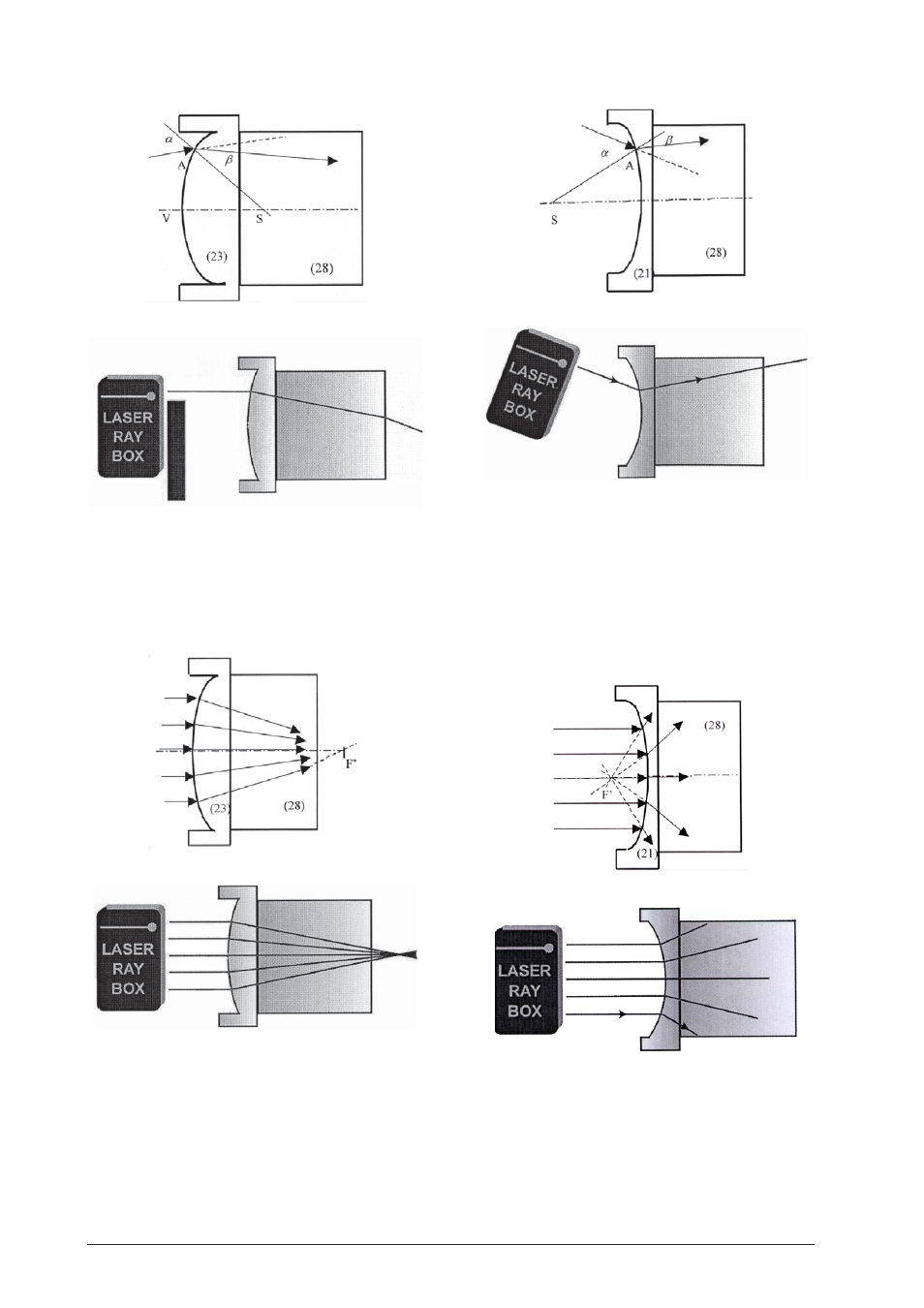

E13b Passaggio di fasci luminosi attraverso una
superficie limite convessa di aria-acrilico
(U17301)
I fasci luminosi incidenti vengono interrotti due volte
e si incontrano nel punto F' sull'asse ottico, ovvero il
fuoco.
E14a Passaggio di un fascio luminoso attraverso
una superficie limite concava di aria-acrilico
(U17301)
Se un fascio luminoso penetra sulla superficie limite
attraverso il punto A, è possibile osservare una rifra-
zione verso la perpendicolare incidente. La perpendi-
colare incidente è definita come la linea retta dal pun-
to A al punto centrale della curva S.
E14b Passaggio di fasci luminosi attraverso una
superficie limite concava di aria-acrilico
(U17301)
Dopo aver attraversato la superficie limite di acrilico-
aria, il fascio di raggi viene interrotto in modo diver-
gente. Se i raggi interrotti vengono allungati all'indie-
tro, si incontrano in un punto sull'asse ottico. Questo
punto viene definito fuoco virtuale F'.
E15a Passaggio di un fascio luminoso attraverso
una superficie limite convessa di acrilico-aria
(U17301)
Dopo aver attraversato il punto A, il fascio luminoso
viene interrotto dalla perpendicolare incidente. La
perpendicolare incidente è definita come la linea ret-
ta dal punto A al punto centrale della curva S.
Acrilico
Acrilico
Acrilico
Acrilico
Aria
Aria
