87

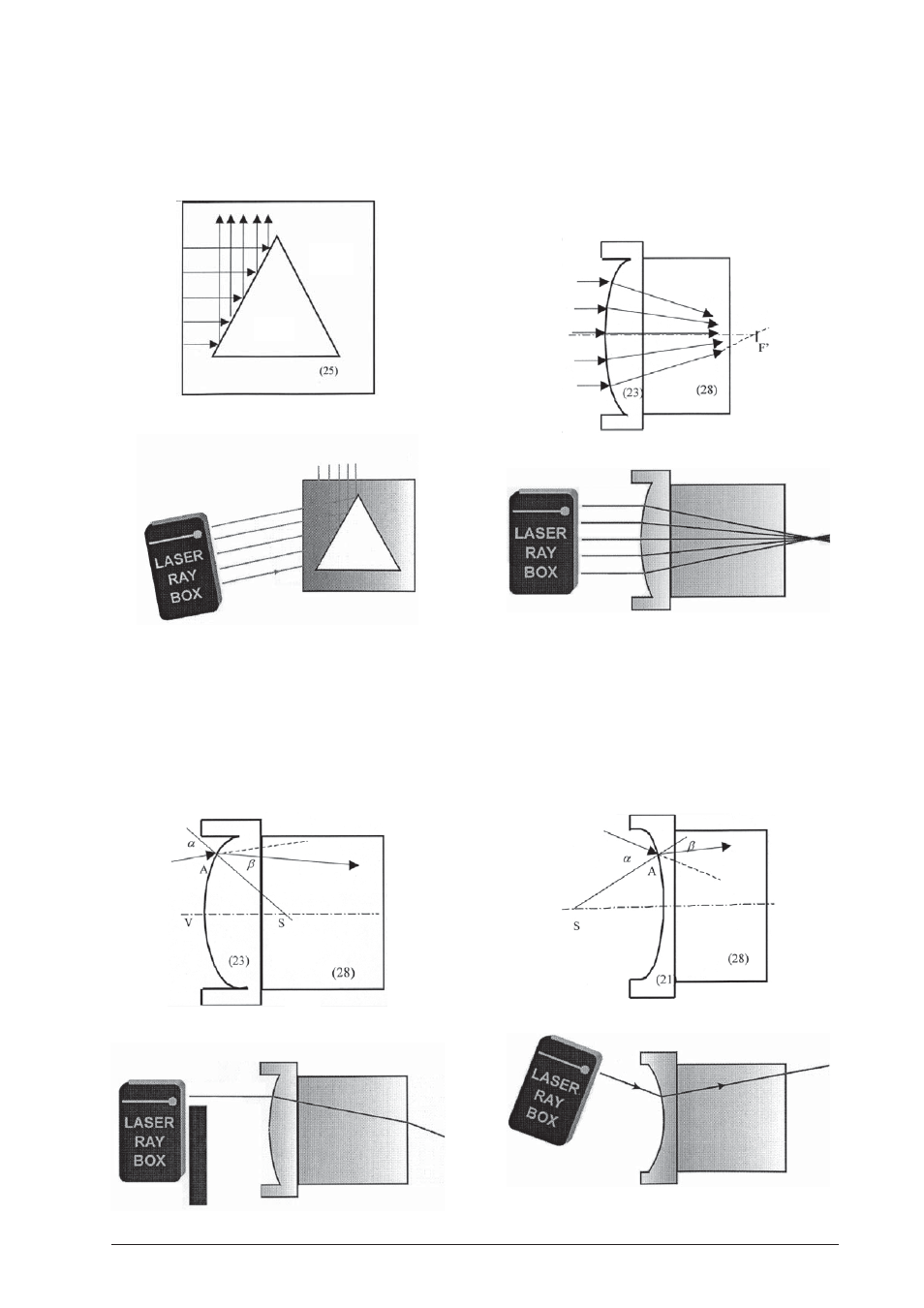

E12 Reflexão num prisma de ar (U17301)
Quando o ângulo de incidência dos raios luminosos é
menor do que o ângulo crítico (42°), os raios lumino-
sos são refletidos para dentro do acrílico. Se o ângulo
é maior, uma parte da luz passa pelo prisma de ar.
E13a Percurso de um raio luminoso através de
uma superfície de separação ar-acrílico
convexa (U17301)
Quando um raio luminoso atravessa a superfície de
separação ar/acrílico no ponto A ele é refratado em
direção à normal da superfície. A normal da superfície
é a reta que vai do ponto A ao ponto S centro da curva-
tura.
E13b Percurso de um raio luminoso através de
uma superfície de separação ar-acrílico
convexa
(U17301)
Os raios luminosos incidentes são refratados duas ve-
zes e se encontram no ponto F' no eixo ótico, o ponto
focal.
E14a Percurso de um raio luminoso através de
uma superfície de separação ar-acrílico
côncava
(U17301)
Se o raio luminoso atinge a superfície de separação no
ponto A, observa-se uma refração em direção à nor-
mal da superfície. A normal da superfície é a reta que
vai do ponto A ao ponto S centro da curvatura.
Ar
Ar
Ar
Acrílico
Acrílico
Acrílico Acrílico
