8

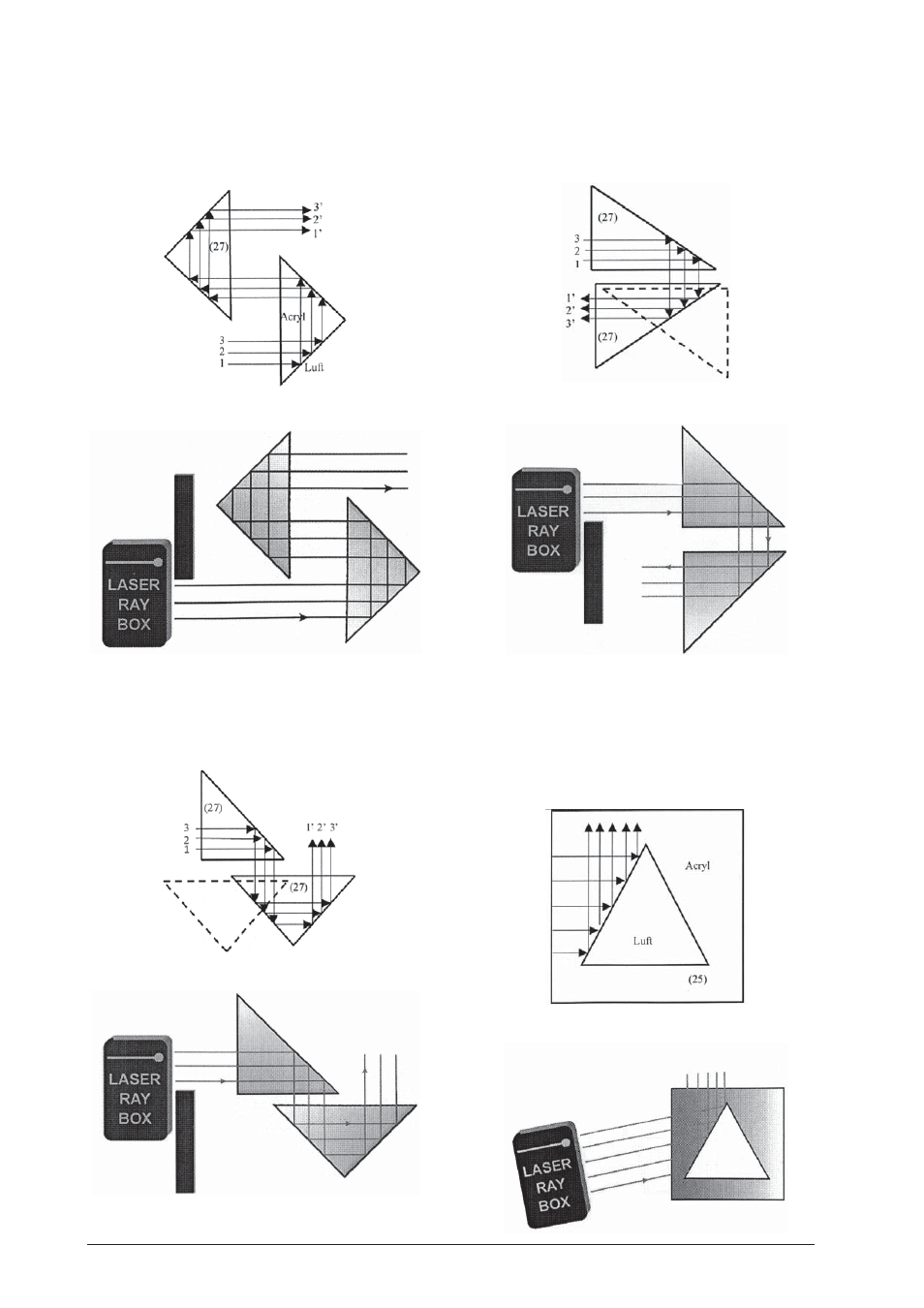

E11c Reflexion an zwei Acrylprismen
(U17301)
Die Bedingungen für Totalreflexion sind an allen Kan-
ten der Prismen erfüllt.
E11d Reflexion an zwei Acrylprismen
(U17301)
Die Bedingungen für Totalreflexion sind an allen Kan-
ten der Prismen erfüllt.
E11e Reflexion an zwei Acrylprismen
(U17301)
Die Bedingungen für Totalreflexion sind an allen Kan-
ten der Prismen erfüllt.
E12 Reflexion an einem Luftprisma
(U17301)
Wenn der Einfallwinkel der Lichtstrahlen kleiner ist als
der kritische Winkel (42°), werden die Lichtstrahlen ins
Acryl hin reflektiert. Ist der Winkel größer, geht ein Teil
des Lichts durch das Luftprisma.
