88

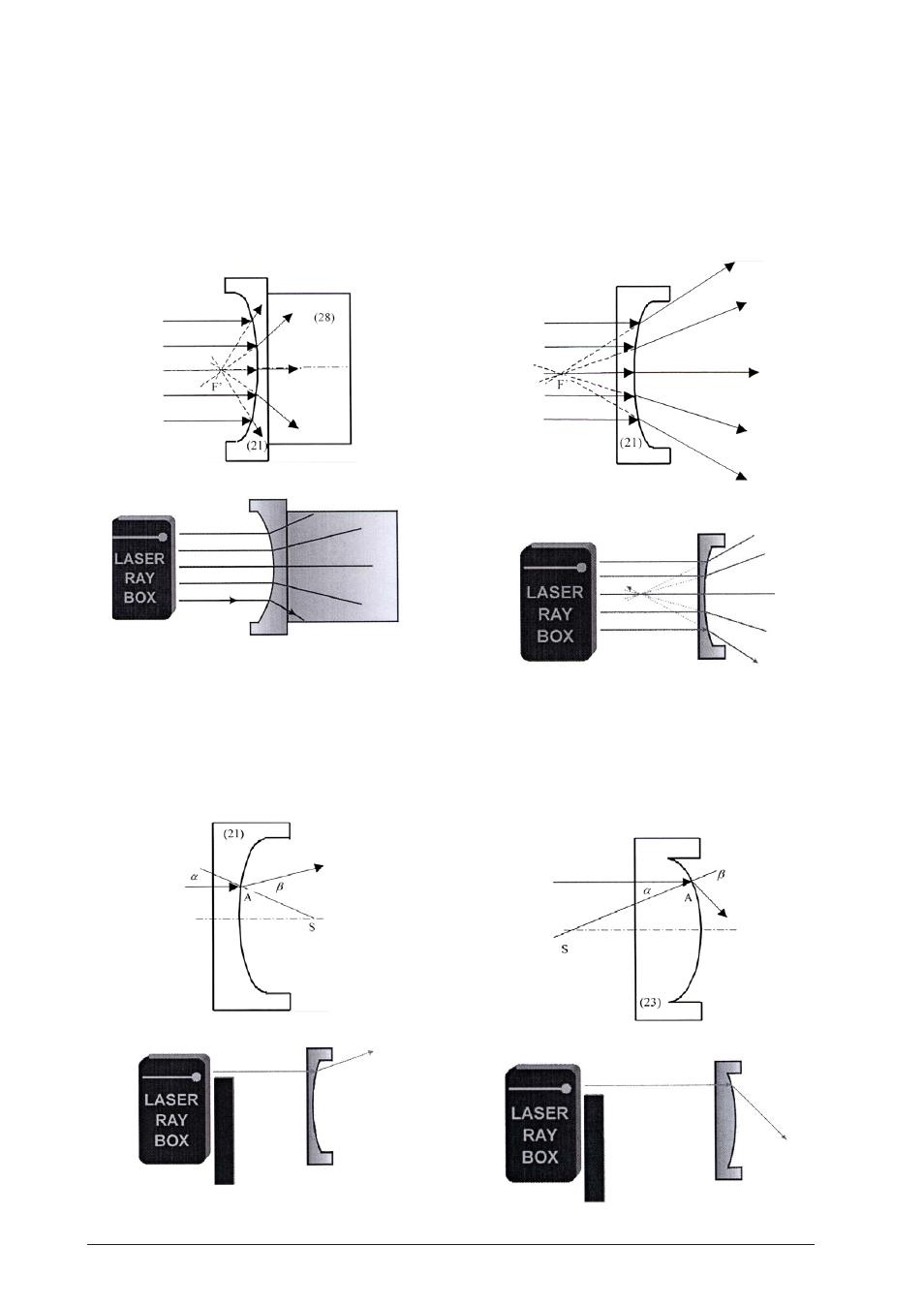

E14b Percurso de um raio luminoso através de
uma superfície de separação ar-acrílico
côncava
(U17301)
Após a passagem pela superfície de separação acríli-
co/ar o feixe luminoso é refratado de modo divergen-
te. Se os raios refratados fossem prolongados para trás,
então eles se encontrariam num ponto no eixo ótico.
Esse ponto chama-se ponto focal virtual F'.
E15a Percurso de um raio luminoso através de
uma superfície de separação acrílico-ar
convexa
(U17301)
Após a passagem do raio luminoso pelo ponto A este é
refratado para fora da normal da superfície. A normal
da superfície é a reta que vai do ponto A ao ponto S
centro da curvatura.
E15b Percurso de um raio luminoso através de
uma superfície de separação acrílico-ar
convexa (U17301)
Após a passagem pela superfície de separação acríli-
co/ar o feixe luminoso é refratado de modo divergen-
te. Se os raios refratados fossem prolongados para trás,
então eles se encontrariam num ponto no eixo ótico.
Esse ponto chama-se ponto focal virtual F'.
E16a Percurso de um raio luminoso através de
uma superfície de separação acrílico-ar
côncava (U17301)
Após a passagem do raio luminoso pelo ponto A este é
refratado para fora da normal da superfície. A normal
da superfície é a reta que vai do ponto A ao ponto S
centro da curvatura.
Acrílico
Acrílico
Acrílico
Ar
Acrílico
Ar
