41

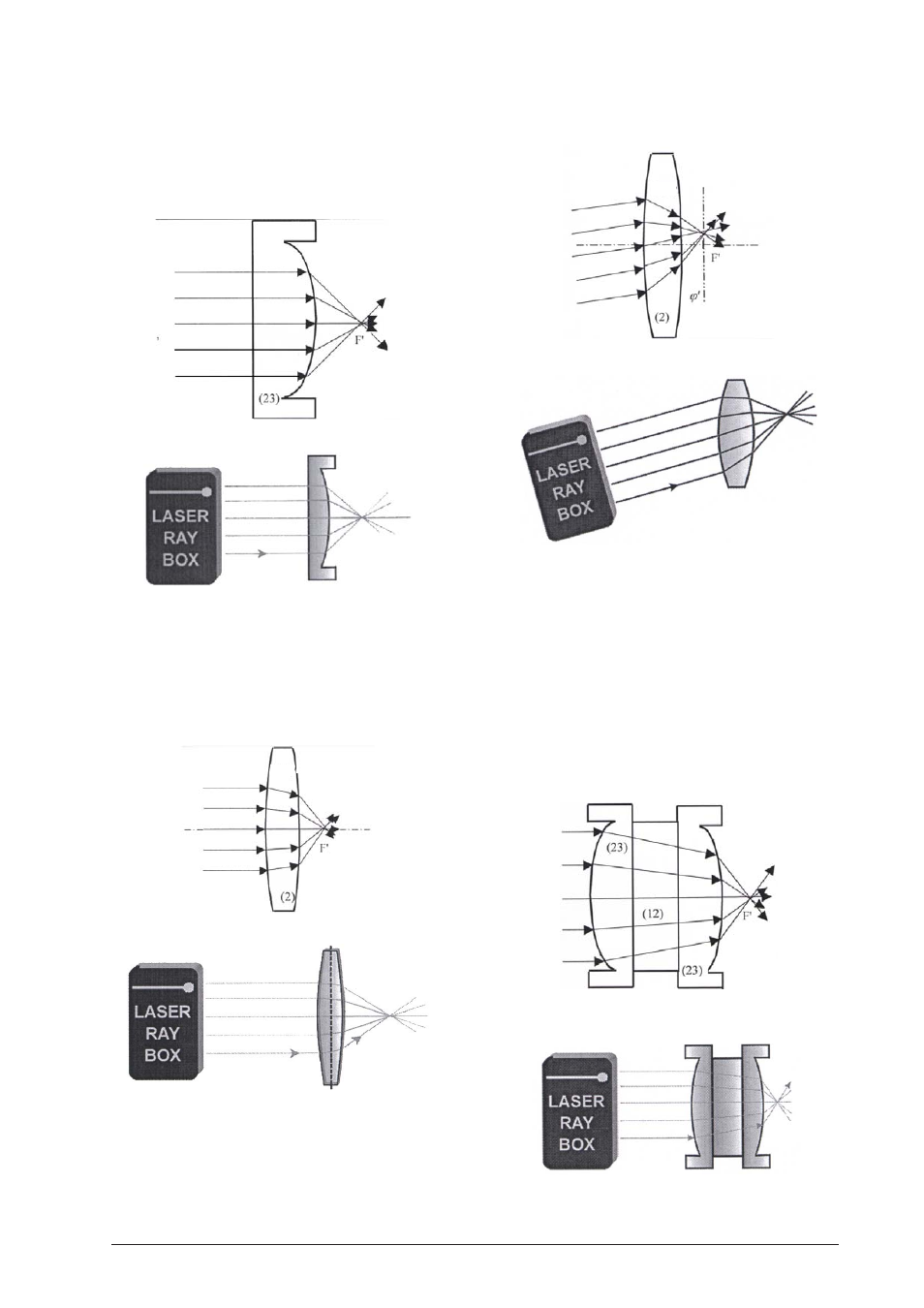

E16b Passage de rayons lumineux à travers une
surface limite concave acrylique-air
(U17301)
Lorsque le faisceau a traversé la surface limite, il
de vient convergent. Des rayons parallèles se
rencontrent en un point de l'axe optique, le foyer F'.
E17a Passage de rayons lumineux à travers une
lentille convexe – Rayons lumineux
parallèles à l'axe optique
(U17300/U17301)
Une lentille acrylique convexe est une lentille de
convergence et, après avoir traversé la lentille, les
rayons lumineux se rencontrent au foyer F'.
E17b Passage de rayons lumineux à travers une
lentille convexe – Rayons lumineux non
parallèles à l'axe optique
(U17300/U17301)
L'axe
ϕ
' est perpendiculaire à l'axe optique et traverse
le foyer F'. On l'appelle le plan focal. Les rayons
incidents sont réfractés et se rencontrent en un point
sur l'axe
ϕ
'.
E17c Passage de rayons lumineux à travers une
lentille acrylique convexe épaisse
(U17301)
En plaçant une lame à faces parallèles entre deux
lentilles (23), on peut illustrer le modèle d'une lentille
épaisse. En modifiant l'épaisseur d de la lentille, on
modifie en même temps la focale. Plus la lentille est
épaisse, plus la focale est petite. A partir d'une
épaisseur critique, la lentille de convergence devient
une lentille divergente.
Air
Acrylique
Acrylique
Acrylique
Acrylique
