52
incidenza è maggiore dell'angolo critico, non si verifi-
ca più alcuna rifrazione e tutta la luce viene riflessa.
In tal caso si parla di riflessione totale.

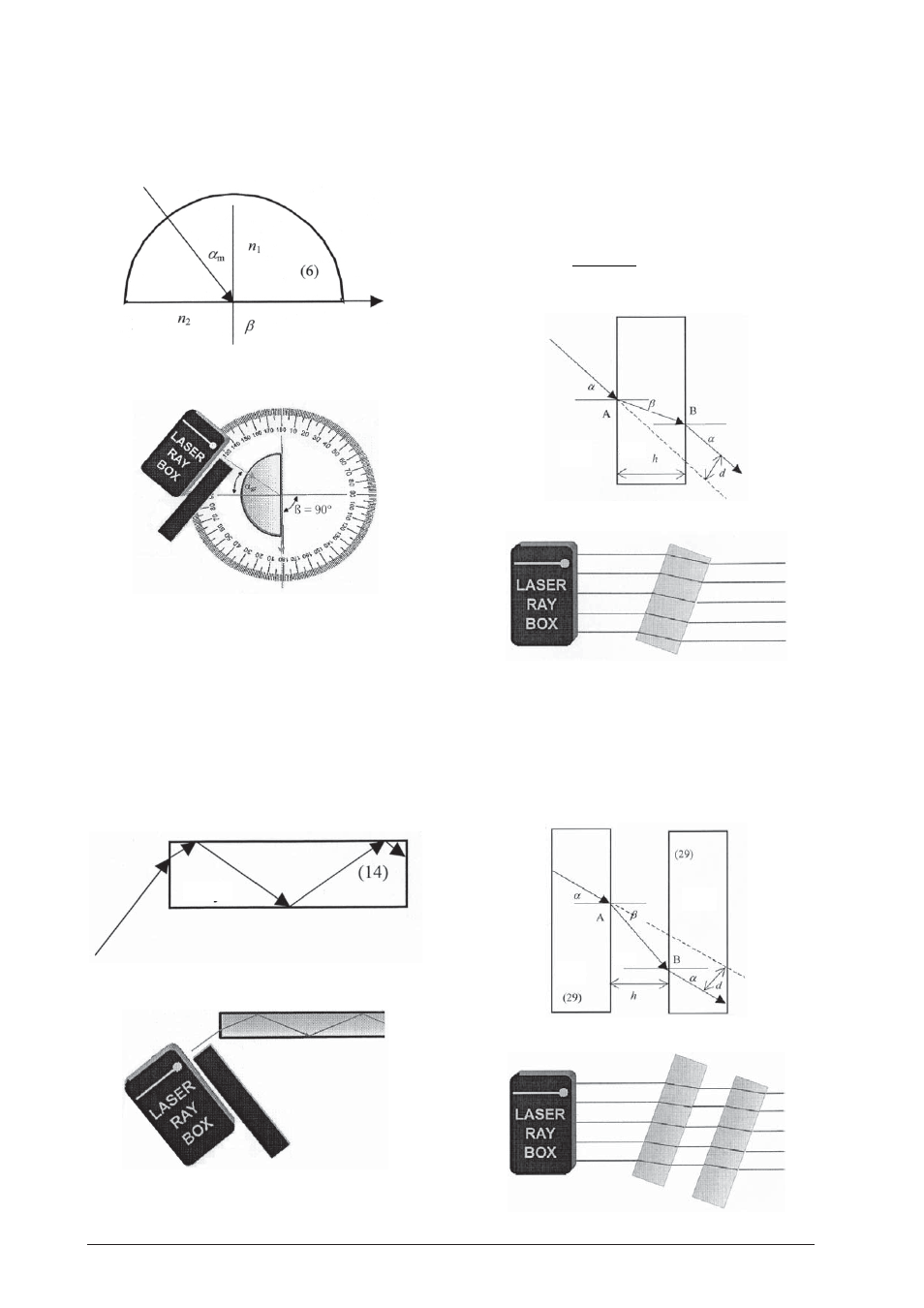

E6d Riflessione totale – Diffusione di luce in
fotoconduttori
(U17300)
La luce si diffonde mediante la riflessione totale in un
fotoconduttore. Il parametro apertura numerica de-
termina l'angolo da non superare. Corrisponde al seno
dell'angolo di ingresso massimo della luce. Anche il
raggio minimo viene determinato da questo parame-
tro quando il fotoconduttore è piegato e non può es-
sere inferiore quando il fotoconduttore è installato.
E7 Spostamento di fasci luminosi mediante
lastra di acrilico pianparallela
(U17300/U17301)
Se un fascio luminoso attraversa una lastra pianparal-
lela la sua direzione non cambia. Il raggio uscente vie-
ne spostato del valore d. Con spessore della piastra h,
d è uguale a:
d h
=
− ( ) sin
cos
α β
β
E8 Spostamento di un fascio luminoso mediante
aria tra due lastre di acrilico pianparallele
(U17301)
In questo caso si verifica uno spostamento tra il fascio
luminoso incidente e quello uscente. Lo spostamento
va in direzione opposta rispetto a quella nella lastra di
acrilico.
Acrilico
Acrilico
Acrilico
Acrilico
Acrilico
Aria
Aria
Aria
