65
Láminas
A Modelo del ojo humano
B Cámara
C
Telescopio según Galilei
D Telescopio según Kepler
E
Aberración esférica
F Escala angular de 360°
Juego complementario U17301
21 Lente bicóncava de aire
22 Lente bicóncava
23 Lente biconvexa de aire
24 Lente biconvexa
25 Prisma de aire
26 Prisma equilateral
27 2 prismas rectangulares
28 Placa planoparalela, cuadrada
29 2 placas planoparalelas, cuadrangulares
11 2 espejos planos

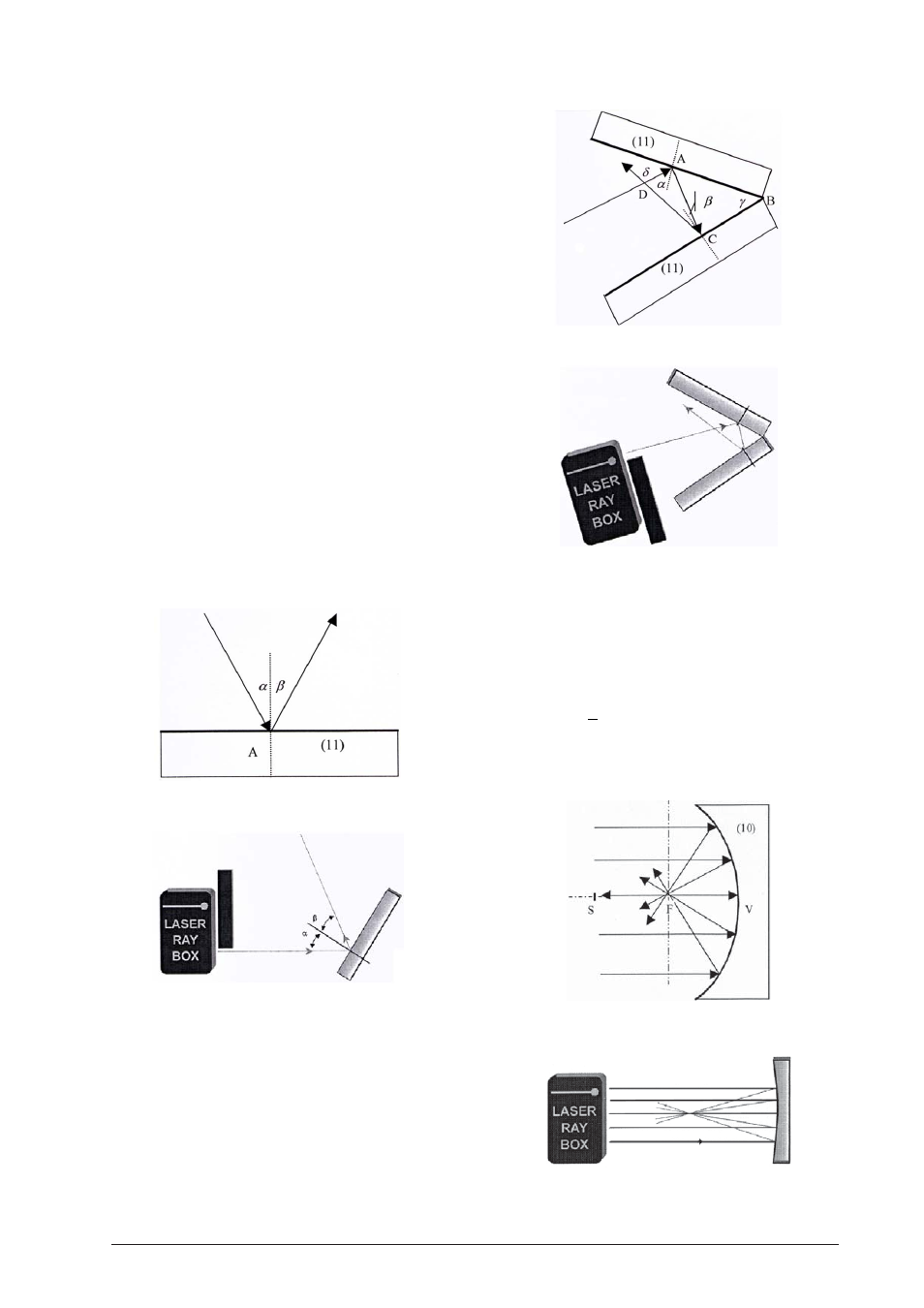

E1 Reflexión en un espejo plano
(U17300/U17301)
Representación de la ley de reflexión. Un rayo de luz
que incide sobre una superficie especular plana, con
un ángulo de incidencia
α
, se refleja con el ángulo ß
α
= ß
Ambos ángulos se miden con la normal.
E2 Reflexión en dos espejos planos
(U17301)
Demostración de la relación:
δ
= 2
γ
en donde el ángulo
δ
está formado por el rayo de inci-
dencia, y el reflectante
γ
es el ángulo entre las superfi-
cies especulares.
E3a Reflexión en un espejo cóncavo – rayos de luz
paralelos al eje óptico
(U17300)
La distancia focal f de un espejo hueco se determina
por medio de la longitud de la distancia VF. El radio de
curvatura se puede determinar a partir de la fórmula:
f
r
=
2
La distancia VS es dos veces más larga que VF.
