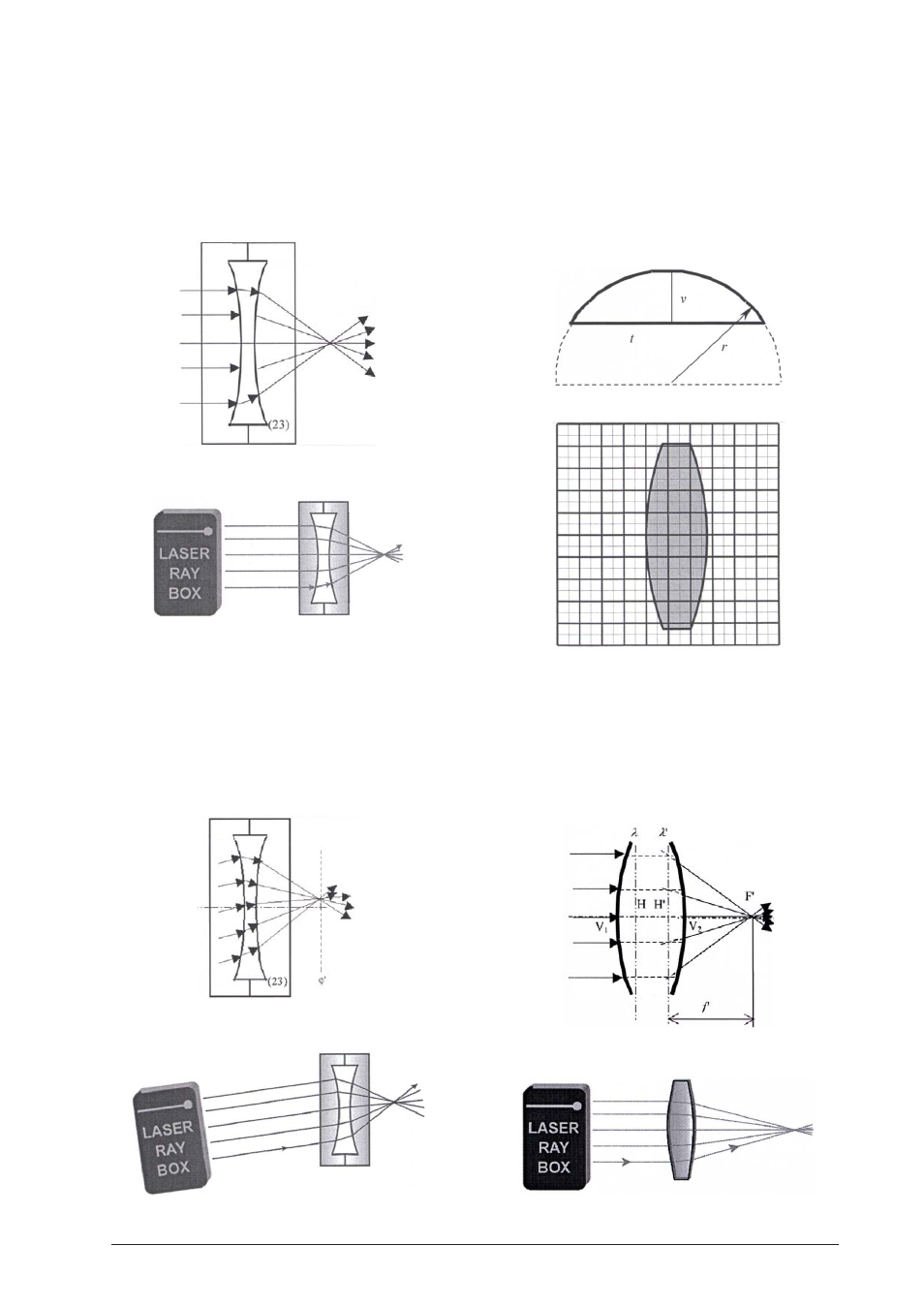

E20a Paso de rayos de luz a través de una lente de
aire cóncava – rayos de luz paralelos al eje
óptico
(U17301)
Una lente de aire cóncava se comporta como una len-
te convergente y los rayos desviados se encuentran en
el punto focal F' después de atravesar la lente.
E20b Paso de rayos de luz a través de una lente de
aire cóncava – rayos de luz paralelos al eje
óptico
(U17301)
El eje
ϕ
' presenta un posición vertical en relación al
eje óptico y pasa por el punto focal F'. Recibe el nom-
bre de plano focal. La prolongación de los rayos des-
viados se encuentra en un punto del eje
ϕ
'.
E21a Parámetros de lentes gruesas –
determinación del radio de curvatura
(U17300/U17301)
En el juego de óptica de láser, las lentes poseen una
superficie de refracción cilíndrica, sobre una superfi-
cie base circular, con iguales radios de curvatura. Es-
tos radios se pueden determinar empleando papel
milimetrado.
E21b Parámetros de lentes gruesas – distancia
focal
(U17300/U17301)
Se habla de lentes gruesas cuando el espesor de éstas
no es despreciable. Durante la definición de la distan-
cia focal, se debe tomar en cuenta la distancia entre
ambos planos principales H y H'.
Aire
Acrílico
Aire
Acrílico
Aire
Acrílico
