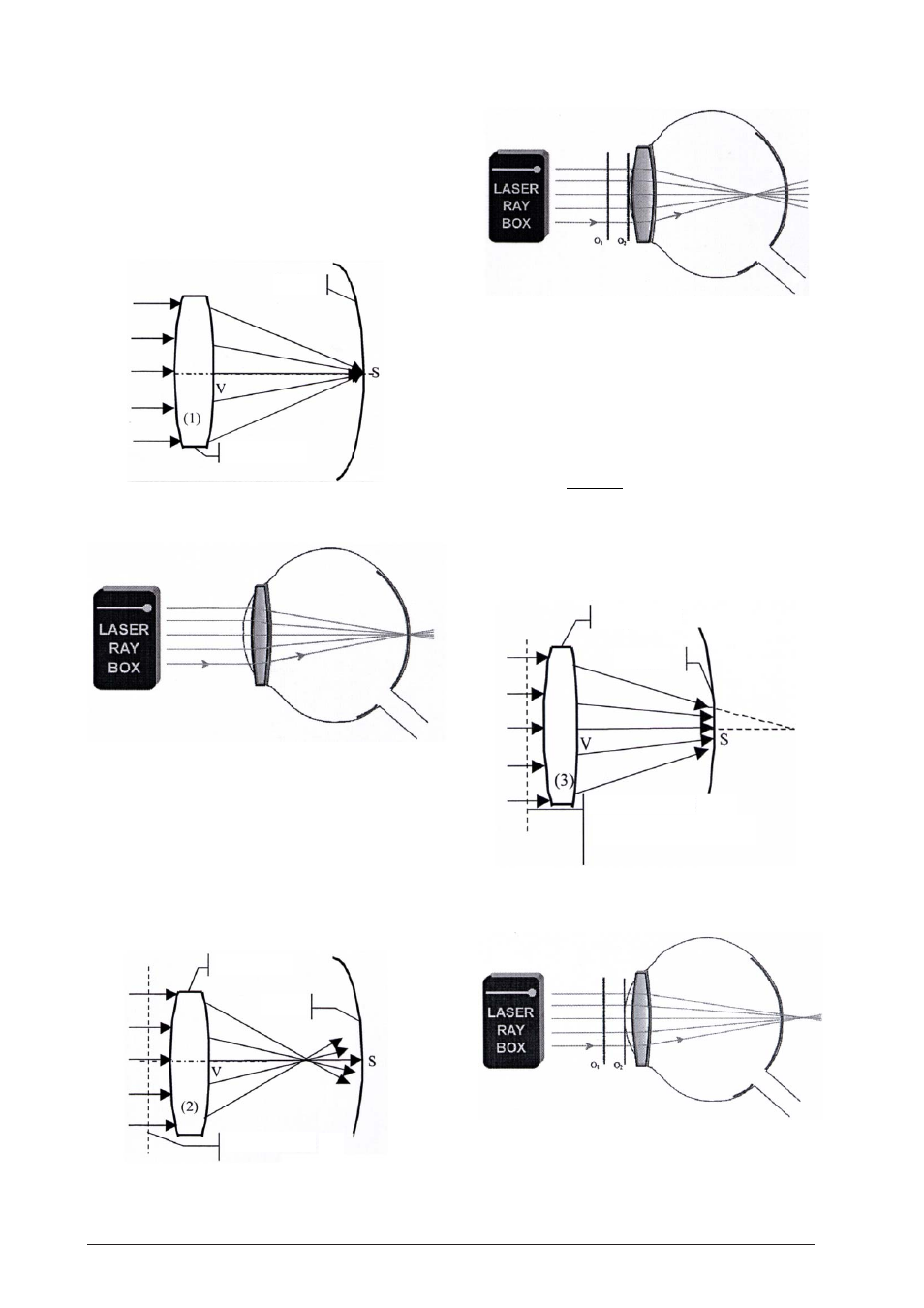

E22a Modèle d'un œil
(U17300, feuille A)
Les rayons parallèles à l'axe optique sont réfractés par
la lentille oculaire et se rencontrent en un point sur la
rétine.
Placer la lentille oculaire (1) directement derrière la
ligne O
2
.
E22b Modèle d'un œil, myopie
(U17300, feuille A)
Les rayons parallèles à l'axe optique sont réfractés par
la lentille oculaire et se rencontrent en un point devant
la rétine.
Placez la lentille oculaire (2) directement derrière la
ligne O
2
et la lentille de correction (5) entre les lignes
O
1
et O
2
.
E22c Modèle d'un œil, hypermétropie
(U17300, feuille A)
Les rayons parallèles à l'axe optique sont réfractés par
la lentille oculaire et se rencontrent en un point
derrière la rétine. Une lentille de correction est une
lentille de convergence. L'équation suivante permet
de calculer la focale f' du système de lentilles :
f
f f
f f
’
’ ’
’ ’
=
+
1 2
1 2
f
1
' étant la focale de la lentille oculaire et f
2
' la lentille
de correction.
Rétine
Rétine
Rétine
Lentille oculaire
Lentille oculaire
Lentille oculaire
(entre O
1
et O
2
)
Lentille de correction (5)
Lentille de correction (4),
