91

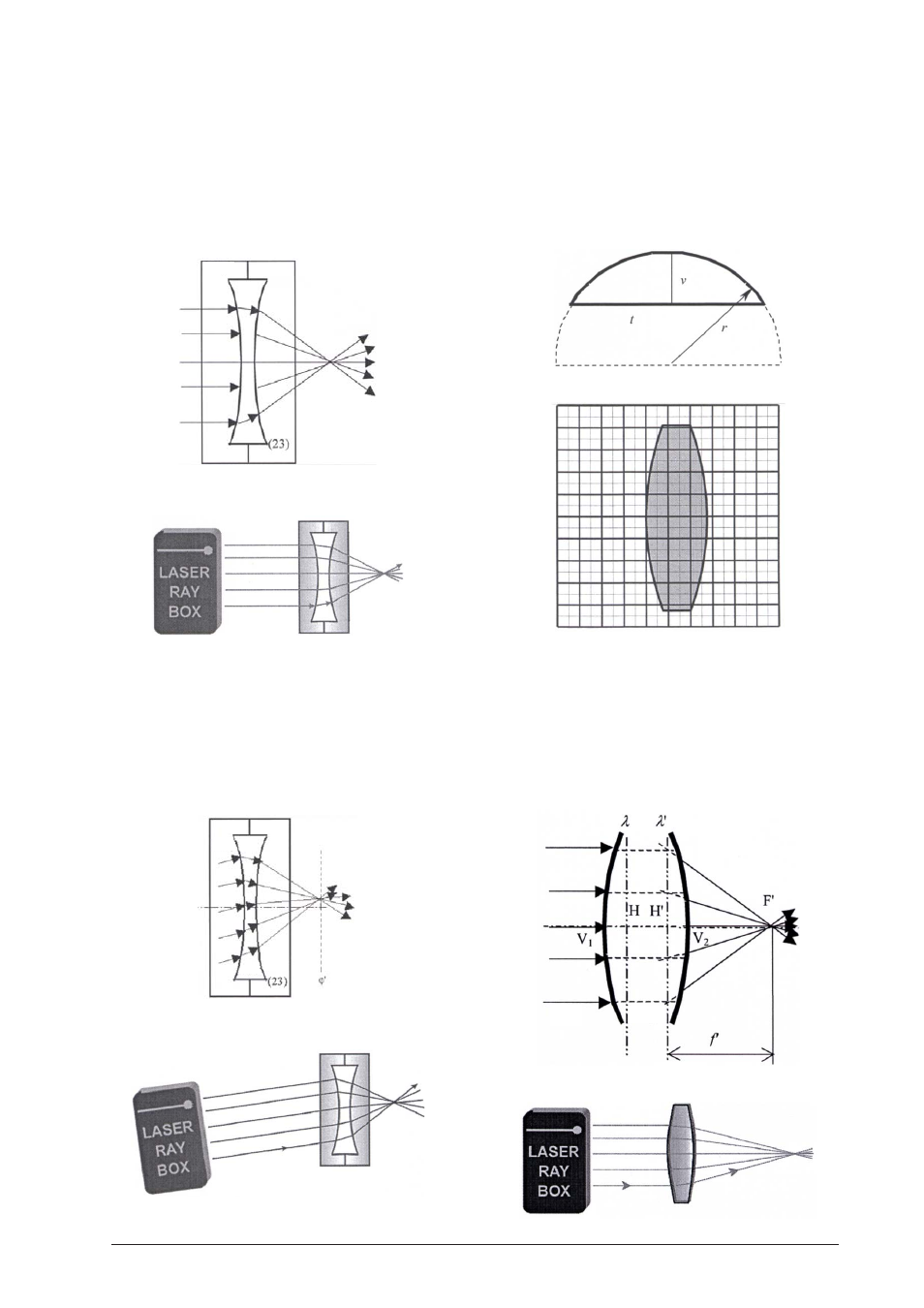

E20a Percurso de raios luminosos através de uma
lente de ar côncava – Raios luminosos
paralelos ao eixo ótico
(U17301)
Uma lente de ar côncava se comporta como uma lente
convergente e os raios refratados se encontram no
ponto focal F' após a passagem pela lente.
E20b Percurso de raios luminosos através de uma
lente de ar côncava – Raios luminosos
paralelos ao eixo ótico
(U17301)
O eixo
ϕ
' perpendicular ao eixo ótico e passa pelo ponto
focal virtual F'. Ele é chamado de plano focal. Os raios
refratados se encontram num ponto no eixo
ϕ
'.
E21a Parâmetros de lentes grossas – Determinação
do raio de curvatura
(U17300/U17301)
As lentes do kit de ótica laser possuem uma superfície
de refração cilíndrica sobre uma base circular com de
curvatura iguais. Com a ajuda de papel milimetrado
pode-se determinar esses rádios.
E21b Parâmetros de lentes grossas – Distância
focal
(U17300/U17301)
Lentes grossas são aquelas nas quais a espessura nгo й
desprezível. Ao definir-se a distância focal deve-se le-
var em consideração a distância entre os dois planos
principais H e H'.
Acrílico
Acrílico
Ar
Acrílico Ar
Ar
