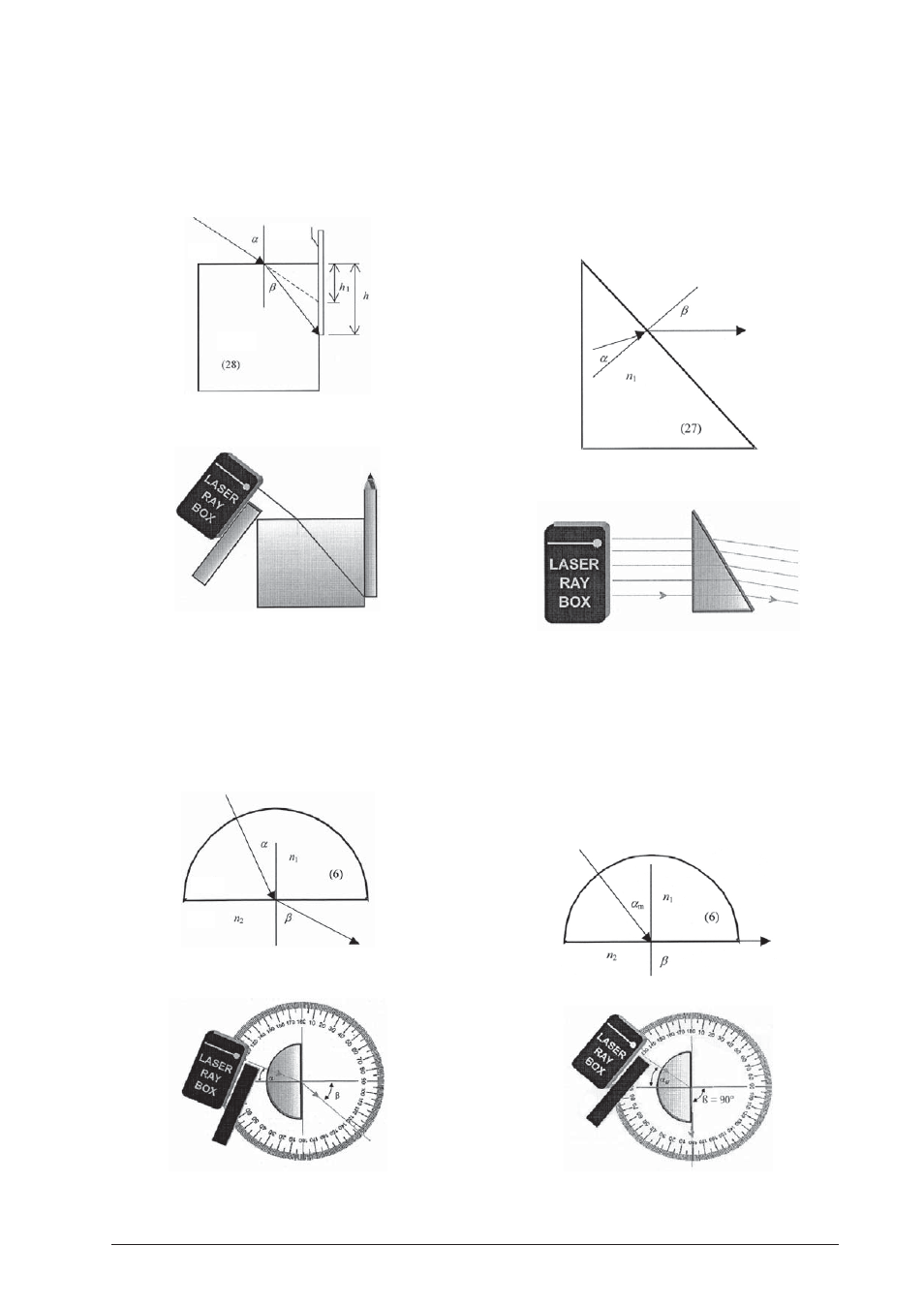

E5b Profundidade aparente de um objeto
(U17301)
Montagem da experiência para a observação da pro-
fundidade aparente de um objeto na água ou por trás
de acrílico visto pelo ar.
E6a Refração de um raio luminoso ao passar do
acrílico para o ar
(U17300, transparência F)
O ângulo de refração Я й maior do que o ângulo de
incidência
α
. O raio é refratado para além da normal
à superfície.
E6b Refração num prisma de acrílico
(U17300/U17301)
Na passagem de um raio luminoso do acrílico para o
ar, a Lei de Snellius pode ser escrita da seguinte for-
ma:
n
1
sin
α
= sin ß
Índice de refração do ar n
2
= 1.
E6c Ângulo crítico, reflexão total
(U17300, transparência F)
Quanto maior é o ângulo de incidência, maior será o
ângulo de refração. Se n
1
< n
2
, então existe um ângulo
crítico
α
. O raio refratado encontra-se então na super-
fície de separação entre dois meios. Caso o ângulo de
incidência for maior que o ângulo crítico não há mais
refração e a totalidade da luz é refletida. Neste caso
fala-se de reflexão total.
Ar
Acrílico
Acrílico
Acrílico
Acrílico
Ar
Ar
Lápis
