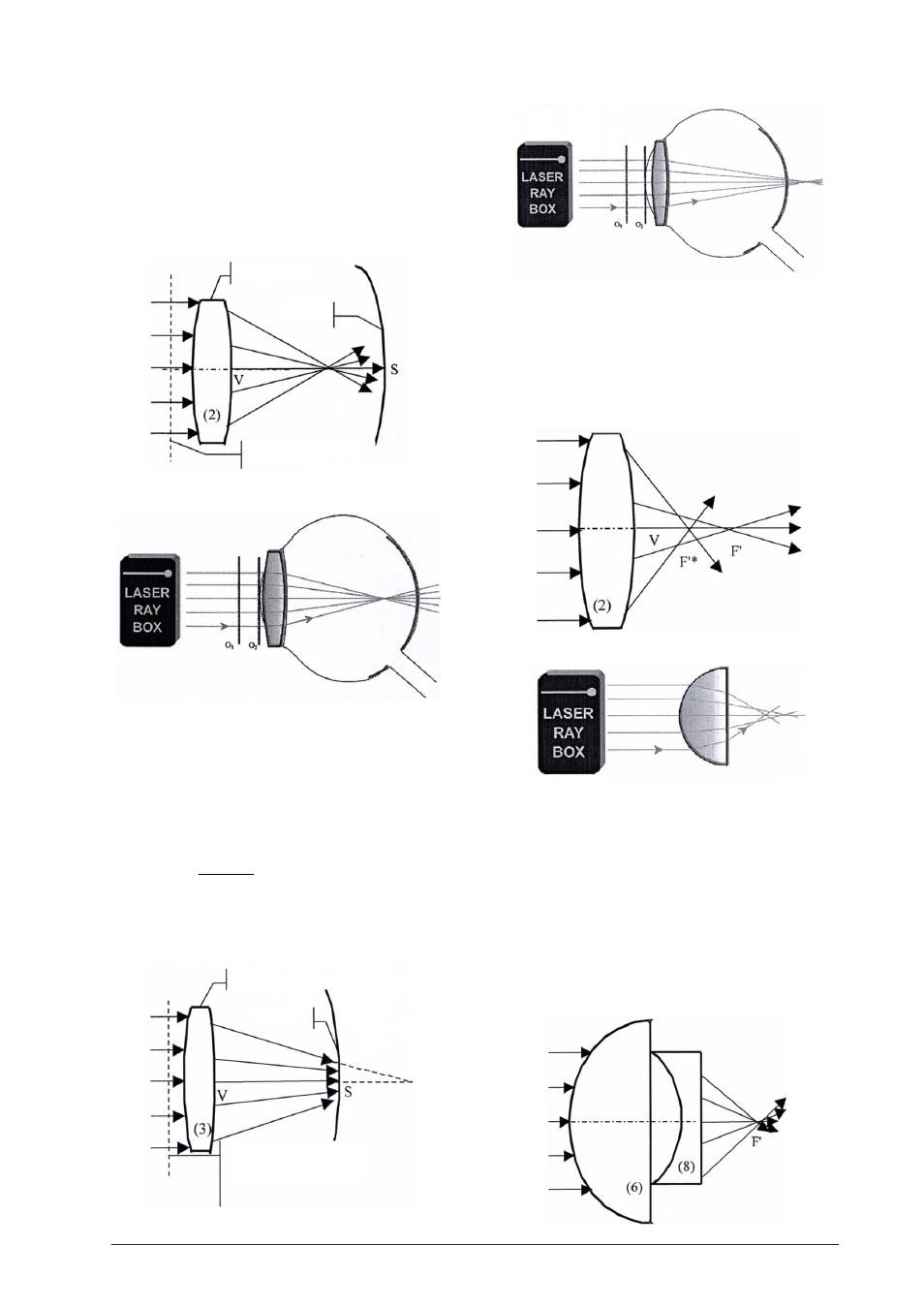

E22b Modello di occhio miope
(U17300, pellicola A)
I fasci luminosi paralleli all'asse ottico vengono inter-
rotti dalla lente dell'occhio e si incontrano in un pun-
to davanti alla retina.
Collocare la lente dell'occhio (2) direttamente dietro
la linea O
2
e la lente di correzione (5) tra le linee O
1
e
O
2
.
E22c Modello di occhio ipermetrope
(U17300, pellicola A)
I fasci luminosi paralleli all'asse ottico vengono inter-
rotti dalla lente dell'occhio e si incontrano in un pun-
to dietro la retina. La lente di correzione è una lente
collettrice. Per la distanza focale f' del sistema di lenti,
vale la formula seguente:
f
f
f
f
f
’
’
’
’
’
=
+
1
2
1
2
dove f
1
' è la distanza focale della lente dell'occhio e f
2
'
è la distanza focale della lente di correzione.
E23a Correzione dell'aberrazione sferica mediante
riduzione del diametro del fascio di raggi
(U17300/U17301)
L'aberrazione sferica di una lente può essere ridotta
riducendo il diametro del fascio di raggi che attraver-
sa la lente. A tale scopo, oscurare i raggi più esterni.
E23b Correzione dell'aberrazione sferica mediante
una combinazione di lenti
(U17300, pellicola E)
Le aberrazioni sferiche di lenti collettrici e divergenti
hanno effetti inversi. L'errore può essere corretto me-
diante una combinazione di lenti. L'aberrazione
∆
f =
f
1
– f
2
è definita come la differenza tra la distanza focale
f
1
dei raggi esterni e la distanza focale f
2
dei raggi in-
terni. Nelle lenti collettrici, l'aberrazione ha un segno
positivo, mentre nelle lenti divergenti ha un segno
negativo.
