74

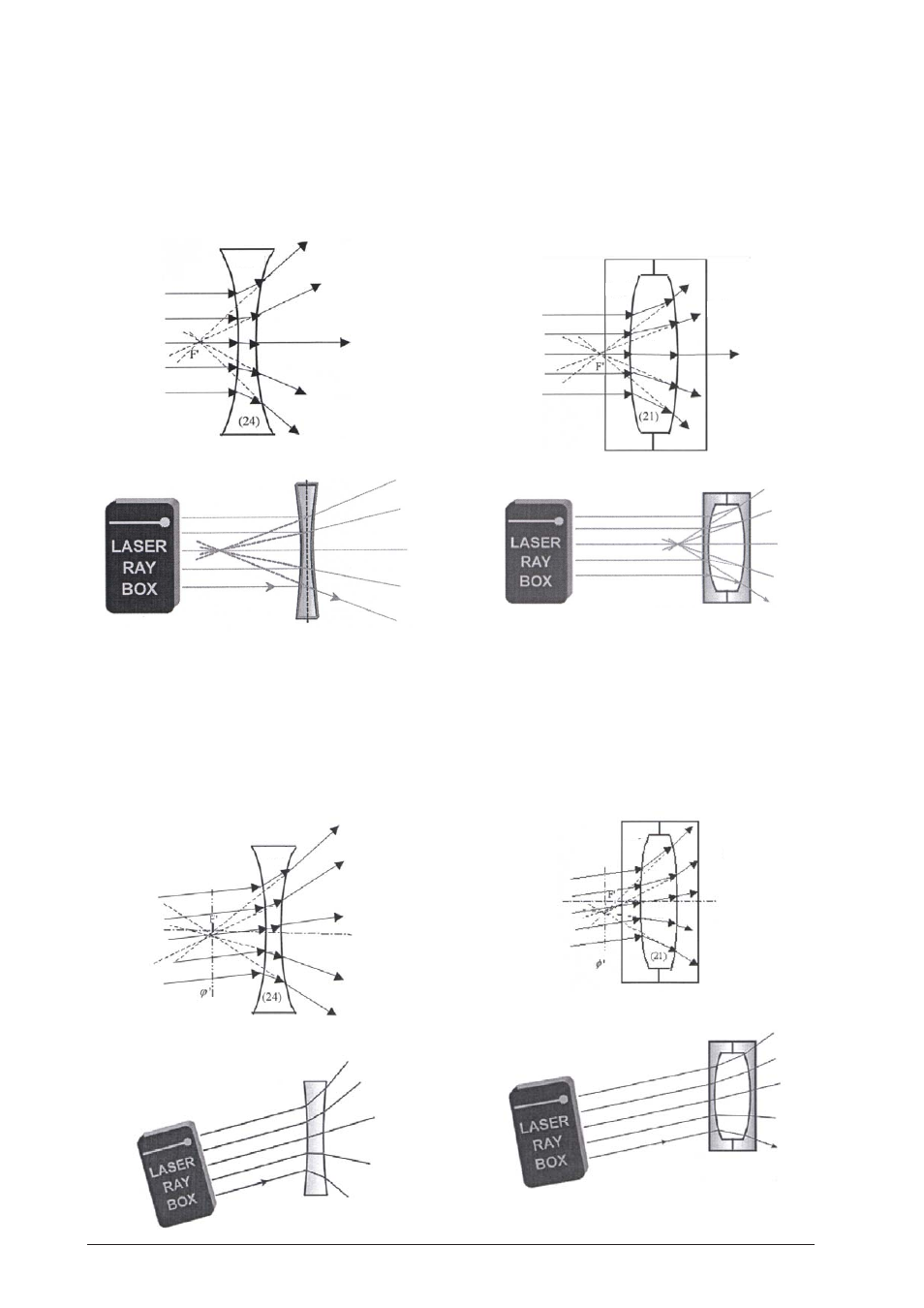

E18a Paso de rayos de luz a través de una lente
acrílica cóncava – rayos de luz paralelos al
eje óptico (U17300/U17301)
Después de atravesar la lente, los rayos de luz se vuel-
ven divergentes. No reflejan ningún objeto. Si se pro-
longan hacia atrás, se encuentran en el punto focal
virtual F'.
E18b Paso de rayos de luz a través de una lente
acrílica cóncava – rayos de luz no paralelos
al eje óptico (U17300/U17301)
El eje
ϕ
' presenta un posición vertical en relación al
eje óptico y pasa por el punto focal virtual F'. Recibe el
nombre de plano focal. La prolongación de los rayos
desviados se encuentra en un punto del eje
ϕ
'.
E19a Paso de rayos de luz a través de una lente de
aire convexa – rayos de luz paralelos al eje
óptico
(U17301)
Después de atravesar la lente, los rayos de luz se vuel-
ven divergentes. No reflejan ningún objeto. Si se pro-
longan hacia atrás, se encuentran en el punto focal
virtual F'.
E19b Paso de rayos de luz a través de una lente de
aire convexa – rayos de luz no paralelos al
eje óptico
(U17301)
El eje
ϕ
' presenta un posición vertical en relación al
eje óptico y pasa por el punto focal virtual F'. Recibe el
nombre de plano focal. La prolongación de los rayos
desviados se encuentra en un punto del eje
ϕ
'.
Aire
Aire
Acrílico
Acrílico
Acrílico
Acrílico
Aire
Aire
