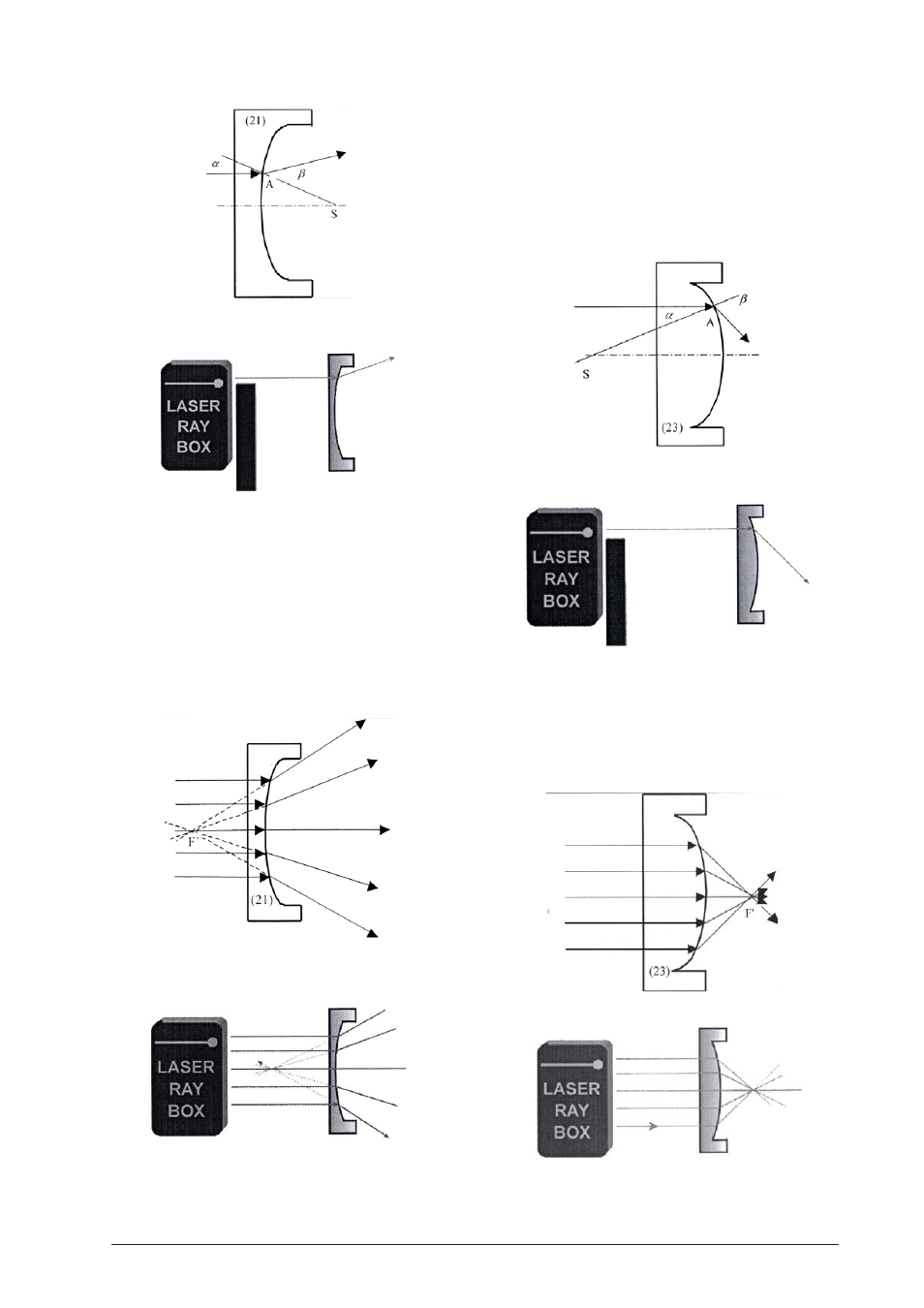

E15b Passaggio di fasci luminosi attraverso una
superficie limite convessa di aria-acrilico
(U17301)
Dopo aver attraversato la superficie limite di acrilico-
aria, il fascio di raggi viene interrotto in modo diver-
gente. Se i raggi interrotti vengono allungati all'indie-
tro, si incontrano in un punto sull'asse ottico. Questo
punto viene definito fuoco virtuale F'.
E16a Passaggio di un fascio luminoso attraverso
una superficie limite concava di acrilico-aria
(U17301)
Dopo aver attraversato il punto A, il fascio luminoso
viene interrotto dalla perpendicolare incidente. La
perpendicolare incidente è definita come la linea ret-
ta dal punto A al punto centrale della curva S.
E16b Passaggio di fasci luminosi attraverso una
superficie limite concava di acrilico-aria
(U17301)
Dopo aver attraversato la superficie limite, il fascio di
raggi risulta convergente. I raggi paralleli si incontra-
no in un punto sull'asse ottico, ovvero il fuoco F'.
Acrilico
Acrilico
Acrilico
Acrilico
Aria
Aria
