240 | Русский
1 619 929 L91 | (6.8.12) Bosch Power Tools
Торцование
– Закрепите заготовку в соответствии с размерами.
– Установите нужный горизонтальный и/или
вертикальный угол распила.
– Включите электроинструмент.
– Нажмите на рычаг 22 и, взявшись за ручку 4, медленно
переместите кронштейн вниз.
– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
– Осторожно поднимите кронштейн рабочего
инструмента.
Обрез заготовок одинаковой длины (см. рис. Р)
Для простого отрезания заготовок с одинаковой длиной Вы
можете использовать продольный упор 27.
Продольный упор можно монтировать с обеих сторон
удлинителя стола 15.
– Отпустите фиксирующий винт 28 и поверните
продольный упор 27 к зажимному винту 53.
– Снова крепко затяните фиксирующий винт 28.
– Установите удлинитель стола 15 на необходимую длину
(см. «Удлинение пильного стола», стр. 237).
Специальные заготовки
Для обработки изогнутых или круглых заготовок Вы должны
зафиксировать их с целью предотвращения скольжения.
На линии реза не допускается возникновение зазора
между заготовкой, упорной рейкой и столом.
При необходимости следует изготовить специальный
крепеж.
Смена плит-вкладышей (см. рис. Q)
После продолжительного применения электроинструмента
возможен износ красных плит-вкладышей 39.
Заменяйте неисправные плиты-вкладыши.
– Приведите электроинструмент в рабочее положение.
– Выкрутите винты 54 с помощью ключа-шестигранника
(4 мм) 17 и снимите старые плиты-вкладыши.
– Вложите новые исправные плиты-вкладыши.
– Прикрутите вкладыш с помощью винтов 54 как можно
дальше вправо так, чтобы по всей длине возможного
перемещения во время распиливания пильный диск не
касался вкладыша.
– Аналогично повторите эти рабочие операции для новой
левой плиты-вкладыша.
Обработка профильных реек (плинтусов и потолочных планок)
Профильные рейки Вы можете обрабатывать двумя
различными способами.
– приставив их к упорной планке,
– плоско положив на стол пилы.
Настроенный угол распила нужно всегда сначала
проверить на отходах.
Плинтусы

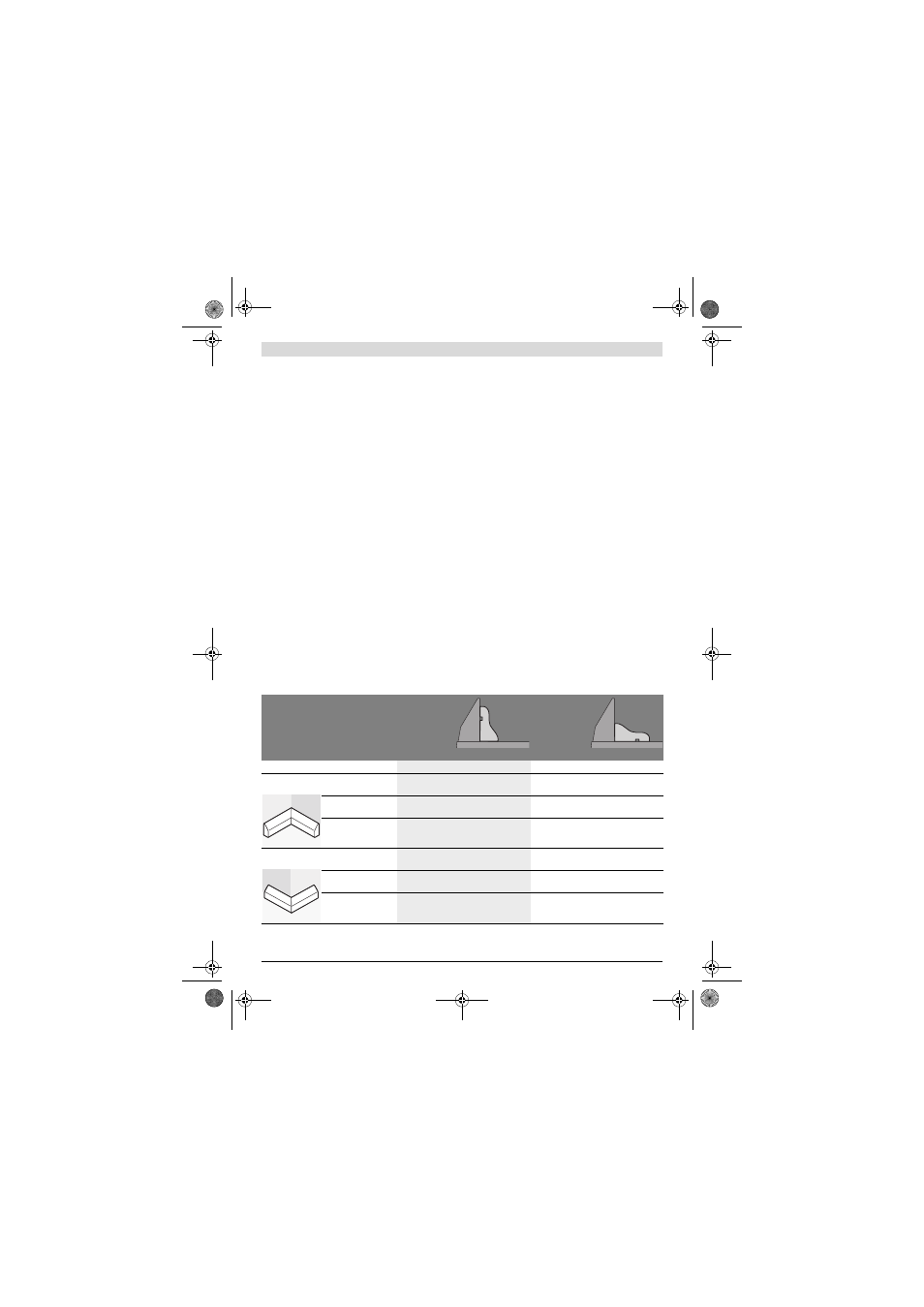

Следующая таблица содержит указания для обработки плинтусов.
Настройки приставив в
высоту к
упорной
планке
плоско
положив на
стол пилы
Вертикальный угол распила 0° 45°
Плинтус левая сторона правая сторона левая сторона правая сторона
Внутренняя
кромка
Горизонтальный угол
распила
45° слева 45° справа 0° 0°
Позиционирование
заготовки
Нижняя кромка на
столе пилы
Нижняя кромка на
столе пилы
Верхняя кромка на
упорной планке
Нижняя кромка на
упорной планке
Готовая заготовка
лежит ...
... слева от пропила
... справа от
пропила
... слева от пропила ... слева от пропила
Наружная
кромка
Горизонтальный угол
распила
45° справа 45° слева 0° 0°
Позиционирование
заготовки
Нижняя кромка на
столе пилы
Нижняя кромка на
столе пилы
Нижняя кромка на
упорной планке
Верхняя кромка на
упорной планке
Готовая заготовка
лежит ...
... слева от пропила
... справа от
пропила
... справа от
пропила
... справа от
пропила
