Suomi | 149
Bosch Power Tools 1 619 929 L91 | (6.8.12)
Sisäkattolistat (US-standardin mukaan)
Perusasetusten tarkistus ja säätö
Tarkkojen sahausten takaamiseksi tulee sähkötyökalun pe-
rusasetukset tarkistaa ja tarvittaessa säätää kovan käytön jäl-
keen.
Siihen tarvitset kokemusta ja vastaavaa erikoistyökalua.
Valtuutetut Bosch-huoltopisteet suorittavat nämä työt nope-
asti ja luotettavasti.
Laserin säätö
Huomio: Lasertoiminnon testaamiseksi sähkötyökalu on lii-
tettävä virtalähteeseen.
f
Älä koskaan paina käynnistyskytkintä laseria säätäes-
säsi (esim. kun liikutat konevartta). Sähkötyökalun ta-
haton käynnistys saattaa johtaa loukkaantumiseen.
– Saata sähkötyökalu työasentoon.
– Kierrä sahapöytä 30 0°-loveen 29 asti. Vivun 10 tulee luk-
kiutua tuntuvasti uraan.
– Kytke lasersäde kytkimellä 31.
Tarkistus: (katso kuva R1)
– Piirrä työkappaleeseen suora sahausviiva.
– Paina vipua 22 ja siirrä kahvalla 4 konevarsi hitaasti alas-
päin.
– Suuntaa työkappale niin, että sahanterän hampaat ovat sa-
hausviivan kohdalla.
– Pidä työkappale tässä asennossa ja vie konevarsi hitaasti
takaisin yläasentoon.
– Kiinnitä työkappale.
Lasersäteen tulee seurata sahausviivaa koko työkappaleen pi-
tuudella, myös kun konevarsi siirretään alaspäin.
Asetus: (katso kuva R2)
– Kierrä säätöruuvia 55 sopivalla ruuvitaltalla, kunnes laser-
säde on koko pituudeltaan samansuuntainen työkappa-
leen leikkuulinjan kanssa.
Kierto vastapäivään siirtää lasersäteen vasemmalta oikealle,
kierto myötäpäivään siirtää lasersäteen oikealta vasemmalle.
Perusjiirikulman 0° (pystysuora) asetus
– Saata sähkötyökalu työasentoon.
– Kierrä sahapöytä 30 0°-loveen 29 asti. Vivun 10 tulee luk-
kiutua tuntuvasti loveen.
Tarkistus: (katso kuva S1)
– Säädä kulmatulkki asentoon 90° ja aseta se sahapöydälle
30.
Kulmatulkin haaran tulee olla koko pituudeltaan tasassa sa-
hanterän 37 kanssa.
Asetus: (katso kuva S2)
– Avaa kiristysvipu 23.
– Työnnä vaste 26 taakse asti.
– Avaa rajoitinruuvin vastamutteri 57 yleismallisella lenkki-
tai kiintoavaimella (13 mm).
– Kierrä rajoitinruuvi niin paljon sisään tai ulos, että kulma-
tulkin haara on tasassa sahanterän kanssa koko pituudel-
taan.

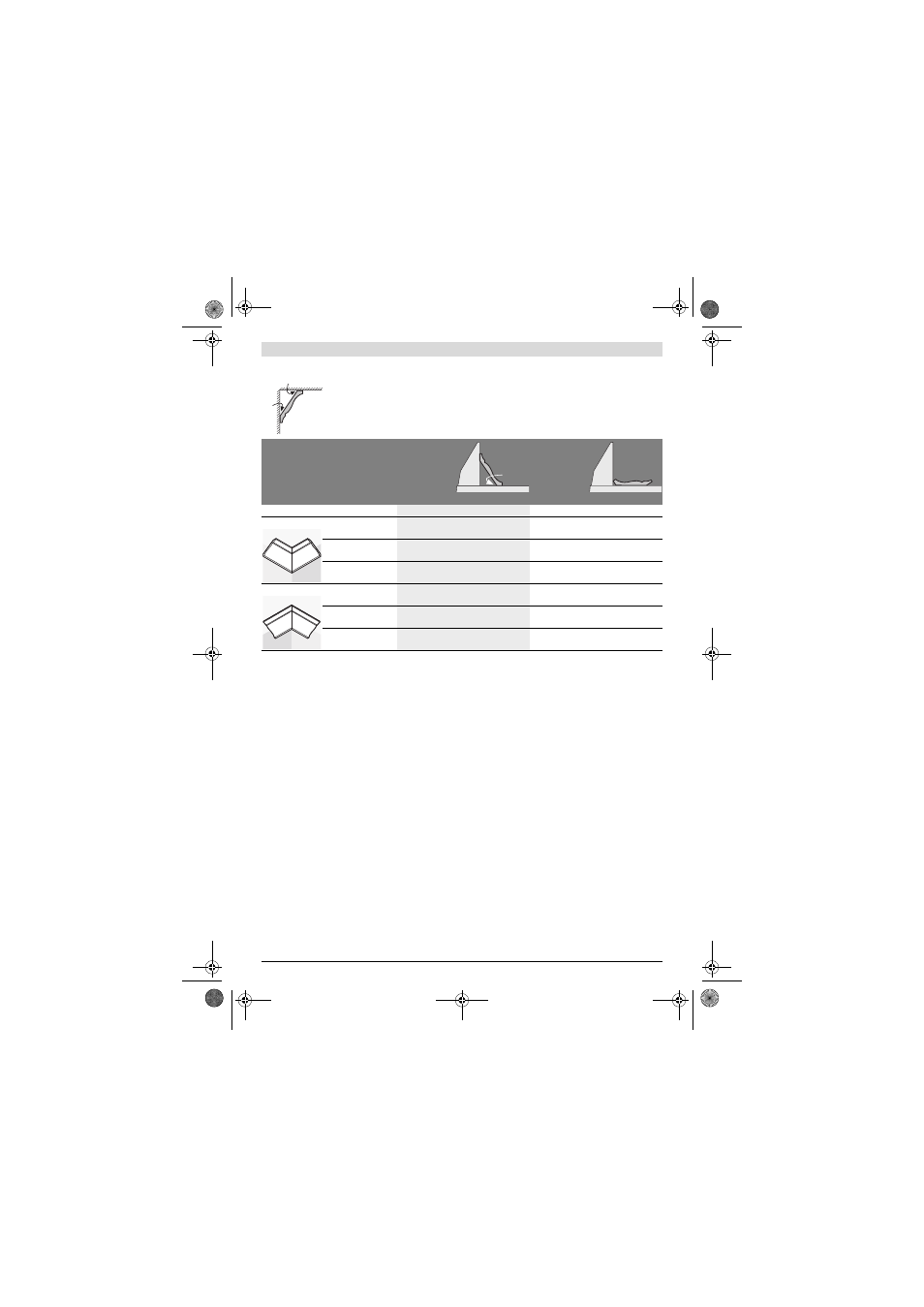

Jos tahdot työstää sisäkattolistat niiden ollessa tasaisesti sahapöydällä, tulee sinun asettaa vakiojiiri-
kulma 31,6° (vaakasuora) ja 33,9° (pystysuora).
Seuraavassa taulukossa on ohjeita sisäkattolistojen työstöön.
Asetukset asetettuna
ohjainkiskoa
vasten
tasaisesti
sahapöydällä
makaavana
pystysuora jiirikulma 0° 33,9°
Sisäkattolistat vasen puoli oikea puoli vasen puoli oikea puoli
Sisäreunat vaakasuora
jiirikulma
45° oikea 45° vasen 31,6° oikea 31,6° vasen
työkappaleen
sijoitus
alareuna ohjainkis-
koa vasten
alareuna ohjainkis-
koa vasten
yläreuna ohjainkis-
koa vasten
alareuna ohjainkis-
koa vasten
Valmis työkappale
sijaitsee …
… sahauksesta
oikealla
… sahauksesta
vasemmalla
… sahauksesta
vasemmalla
… sahauksesta
vasemmalla
Ulkoreuna vaakasuora
jiirikulma
45° vasen 45° oikea 31,6° vasen 31,6° oikea
työkappaleen
sijoitus
alareuna ohjainkis-
koa vasten
alareuna ohjainkis-
koa vasten
alareuna ohjainkis-
koa vasten
yläreuna ohjainkis-
koa vasten
Valmis työkappale
sijaitsee …
… sahauksesta
oikealla
… sahauksesta
vasemmalla
… sahauksesta
oikealla
… sahauksesta
oikealla
52°
38°
52°
