136 | Norsk
1 619 929 L91 | (6.8.12) Bosch Power Tools
Minimale arbeidsstykker (= alle arbeidsstykker som kan
spennes fast på venstre eller høyre side av sagbladet med den
medleverte skrutvingen 40):
128 x 40 mm (lengde x bredde)
Max. skjæredybde
Arbeidsstykke mot anleggsskinne (0°/0°): 75 mm
Arbeidsstykke på avstandsanlegg
(forskjøvet fremover) (0°/0°): 100 mm
Kappsaging
– Spenn arbeidsstykket fast i henhold til målene.
– Innstill ønsket horisontal og/eller vertikal gjæringsvinkel.
– Slå på elektroverktøyet.
– Trykk på spaken 22 og før verktøyarmen langsomt nedover
med håndtaket 4.
– Sag gjennom arbeidsstykket med jevn fremføring.
– Slå av elektroverktøyet og vent til sagbladet er helt stanset.
– Før verktøyarmen langsomt oppover.
Saging av like lange arbeidsstykker (se bilde P)
Til enkel saging av like lange arbeidsstykker kan du bruke
lengdeanlegget 27.
Du kan montere lengdeanlegget på begge sider av sagbord-
forlengelsen 15.
– Løsne låseskruen 28 og legg lengdeanlegget 27 over klem-
skruen 53.
– Trekk låseskruen 28 fast igjen.
– Innstill sagbordforlengelsen 15 på ønsket lengde (se «For-
lengelse av sagbordet», side 134).
Spesialarbeidsstykker
Ved saging av buede eller urunde arbeidsstykker må disse sik-
res ekstra mot gliding. På skjærekanten må det ikke oppstå en
spalte mellom arbeidsstykket, anleggsskinnen og sagbordet.
Om nødvendig må du lage spesielle holdere.
Utskifting av innleggsplatene (se bilde Q)
De røde innleggsplatene 39 kan slites etter lengre bruk av
elektroverktøyet.
Skift ut defekte innleggsplater.
– Sett elektroverktøyet i arbeidsstilling.
– Skru skruene 54 ut med umbrakonøkkelen (4 mm) 17 og
ta ut de gamle innleggsplatene.
– Legg inn den nye høyre innleggsplaten.
– Skru fast innleggsplaten med skruene 54 mest mulig mot
høyre, slik at sagbladets skjærebevegelse over hele leng-
den ikke kommer i berøring med innleggsplaten.
– Gjenta arbeidsskrittene analog for den nye venstre inn-
leggsplaten.
Bearbeidelse av profillister (gulv- eller taklister)
Du kan bearbeide profillister på to forskjellige måter:
– satt mot anleggsskinnen,
– flatt liggende på sagbordet.
Prøv den innstilte gjæringsvinkelen alltid først på en trebit.
Gulvlister

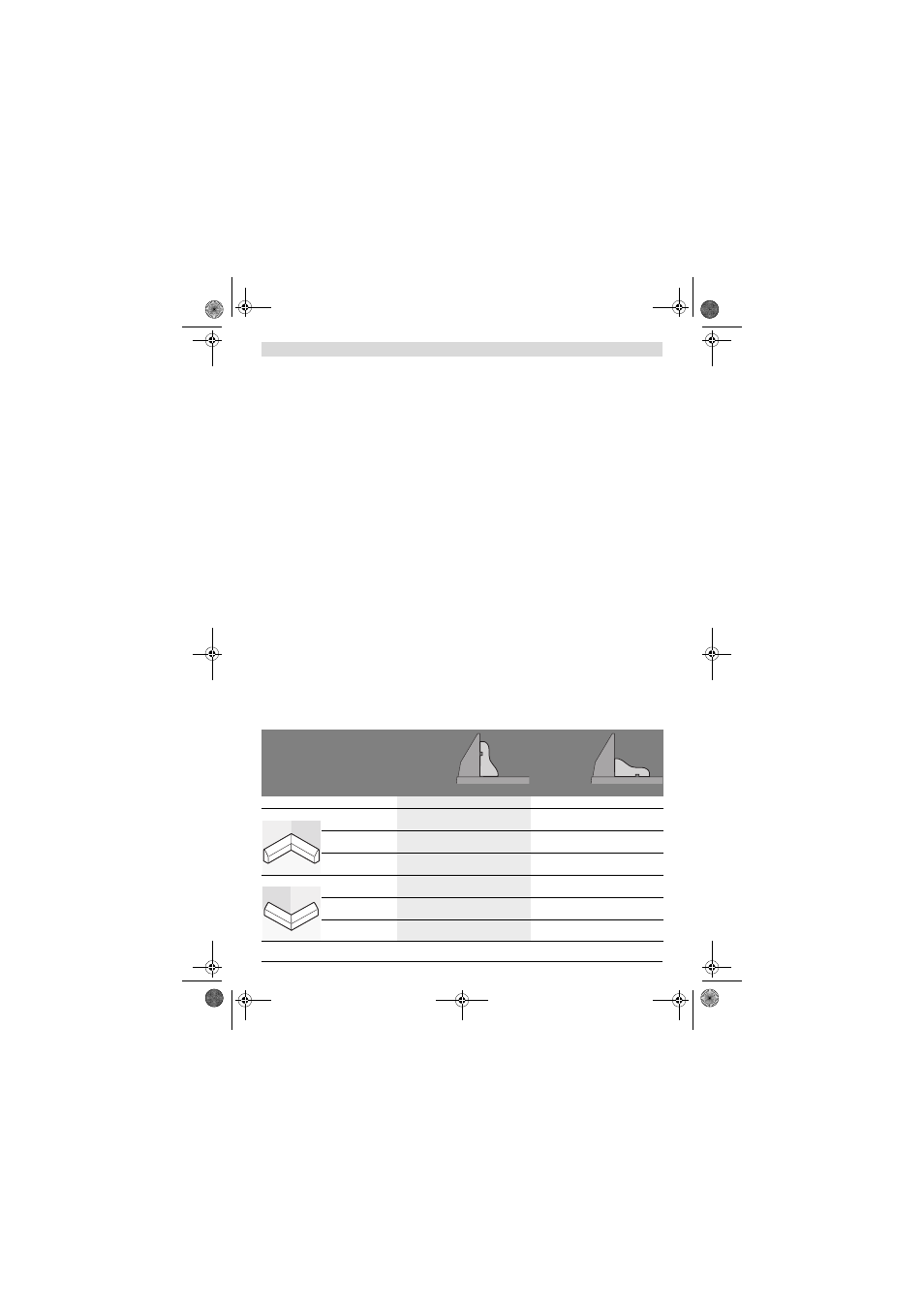

Nedenstående tabell inneholder informasjoner for bearbeidelse av gulvlister.
Innstillinger stilt opp mot
anleggs-
skinnen
flatt liggende
på sagbordet
Vertikal gjæringsvinkel 0° 45°
Gulvlist venstre side høyre side venstre side høyre side
Innvendig kant horisontal
gjæringsvinkel
45° venstre 45° høyre 0° 0°
Plassering av arbeids-
stykket
Underkant på sag-
bordet
Underkant på sag-
bordet
Overkanten på an-
leggsskinnen
Underkanten på an-
leggsskinnen
Ferdig arbeidsstykke
befinner seg...
... til venstre for
snittet
... til høyre for snit-
tet
... til venstre for
snittet
... til venstre for
snittet
Utvendig kant horisontal
gjæringsvinkel
45° høyre 45° venstre 0° 0°
Plassering av arbeids-
stykket
Underkant på sag-
bordet
Underkant på sag-
bordet
Underkanten på an-
leggsskinnen
Overkanten på an-
leggsskinnen
Ferdig arbeidsstykke
befinner seg...
... til venstre for
snittet
... til høyre for snit-
tet
... til høyre for snit-
tet
... til høyre for snit-
tet
