182 | Polski
1 619 929 L91 | (6.8.12) Bosch Power Tools
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki i
przepisy. Błędy w przestrzeganiu poniższych
wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie jest urządzeniem stacjonarnym,
przeznaczonym do wzdłużnego i poprzecznego cięcia po linii
prostej miękkich i twardych gatunków drewna, płyt
wiórowych i płyt pilśniowych. Możliwe są przy tym poziome
kąty uciosu – od
–52° do +52°, jak również pionowe – od
–2° do +47°.
Możliwe jest też cięcie profili aluminiowych i tworzyw
sztucznych, jednakże konieczne jest użycie odpowiednich
tarcz.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.
1 Worek na pył
2 Przystawka do odsysania pyłu
3 Dodatkowy uchwyt transportowy
4 Uchwyt
5 Osłona wahliwa (dolna)
6 Ogranicznik cięcia
7 Ruchomy ogranicznik dystansowy
8 Otwory montażu
9 Gałka nastawcza dla dowolnych kątów uciosu (poziom)
10 Dźwignia wstępnego ustawiania kątów uciosu (poziom)
11 Sprzęgło jednokierunkowe
12 Wskaźnik kąta cięcia (poziom)
13 Skala dla kątów uciosu (poziom)
14 Dźwignia zaciskowa przedłużki stołu pilarskiego
f Przedłużki stołu należy
zawsze właściwie
wyregulować
– tak, aby
podpierały one
wystające części
obrabianego elementu
Obrabiane elementy, które
nie zostały odpowiednio
podparte mogą się
podczas obróbki
przechylić. Może to
spowodować obrażenia
operatora lub uszkodzenie
elektronarzędzia.
f Przed przystąpieniem do
cięcia należy zawsze
uprzednio zamocować
ograniczniki
dystansowe. Bez
ograniczników
dystansowych płaszczyzna
przyłożenia jest zbyt mała i
obrabiany przedmiot nie
jest podczas cięcia
odpowiednio
zabezpieczony.
Do cięcia elementów wyższych niż
75 mm, ograniczniki dystansowe należy
po obu stronach przesunąć do przodu.
Ograniczniki dystansowe muszą zawsze
znajdować się na jednej linii, aby osiągnąć
równą płaszczyznę przyłożenia dla
elementu obrabianego.

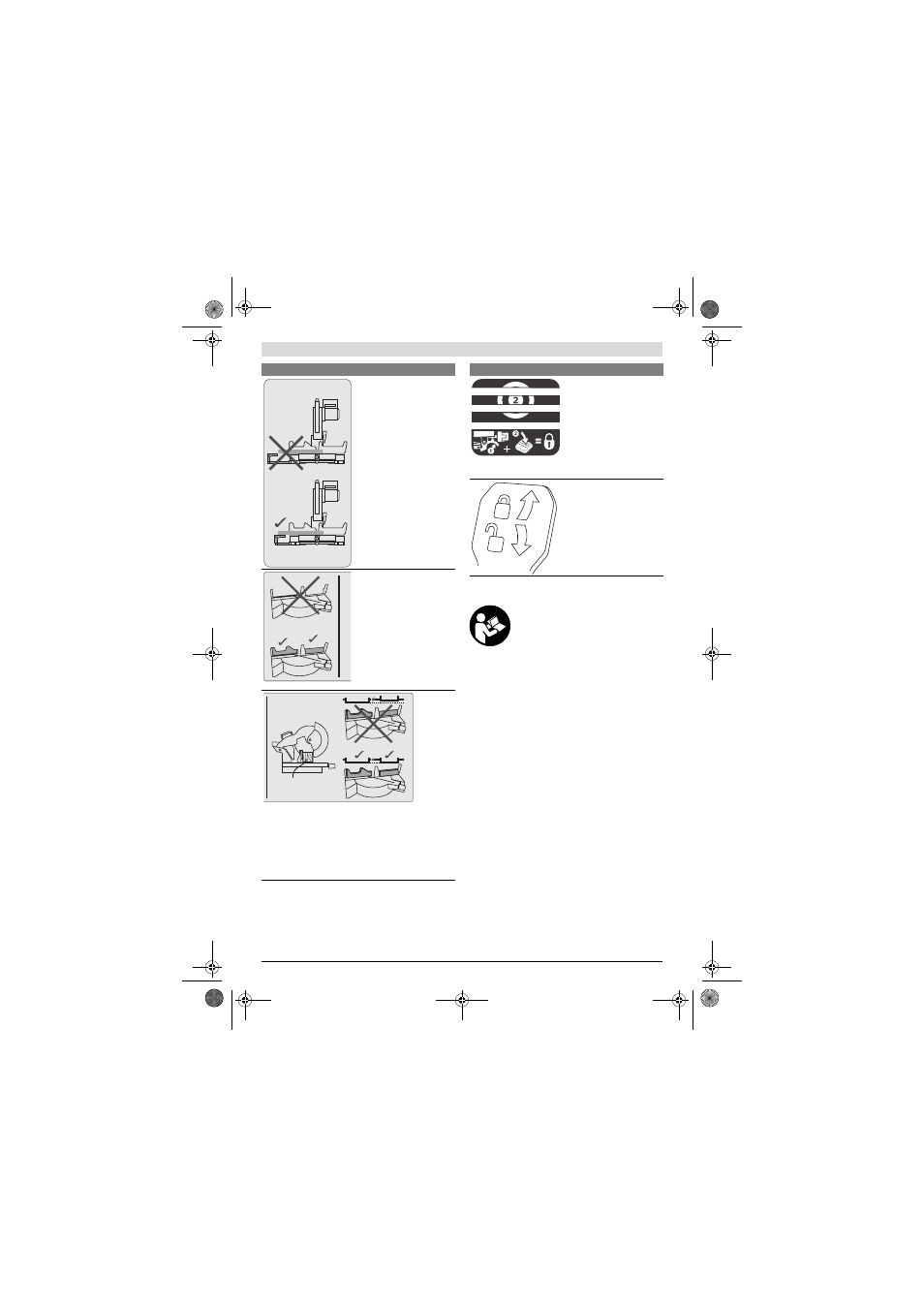

Symbole i ich znaczenia
100x100mm
Aby móc swobodnie ustawiać
poziome kąty uciosu, stół
pilarski musi się dawać
swobodnie przesuwać,
względnie mieć zablokowane
sprzęgło.jednokierunkowe.
– Pociągnąć dźwignię n,
przyciskając równocześnie
do dołu sprzęgło
jednokierunkowe
o.
Dźwignia blokująca jest
zamknięta:
Nastawiony pionowy kąt
uciosu głowicy narzędzia jest
utrzymywany.
Dźwignia blokująca jest
otwarta:
Istnieje możliwość ustawiania
pionowych kątów uciosu.
Symbole i ich znaczenia
