Plafondplinten (Amerikaanse maat)
Basisinstellingen controleren en instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de basisinstellingen van het elektrische gereedschap te
controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch-klantenservice voert deze werkzaamheden snel en
vakkundig uit.
Laser instellen
Opmerking: Voor het testen van de laserfunctie moet het
elektrische gereedschap op de stroomvoorziening zijn aange-
sloten.
f
Bedien tijdens het instellen van de laser (bijv. bij het
bewegen van de gereedschaparm) nooit de aan/uit-
schakelaar. Onbedoeld starten van het elektrische ge-
reedschap kan tot letsel leiden.
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel 30 tot aan de inkeping 29 voor 0°. De
hendel 10 moet merkbaar in de inkeping vastklikken.
– Schakel de laserstraal met de schakelaar 31 in.
Controleren: (zie afbeelding R1)
– Teken op het werkstuk een rechte zaaglijn.
– Druk op de hendel 22 en beweeg de gereedschaparm met
de handgreep 4 langzaam omlaag.
– Stel het werkstuk zo af dat de tanden van het zaagblad en
de zaaglijn op één lijn liggen.
– Houd het werkstuk in deze stand vast en beweeg de ge-
reedschaparm langzaam weer omhoog.
– Span het werkstuk vast.
De laserstraal moet over de gehele lengte met de zaaglijn op
het werkstuk aansluiten, ook als de gereedschaparm omlaag
wordt bewogen.
Instellen: (zie afbeelding R2)
– Draai de stelschroef 55 met een geschikte schroeven-
draaier tot de laserstraal over de gehele lengte parallel aan
de zaaglijn op het werkstuk loopt.
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
Standaardverstekhoek 0° (verticaal) instellen
– Zet het elektrische gereedschap in de werkstand.
– Draai de zaagtafel 30 tot aan de inkeping 29 voor 0°. De
hendel 10 moet merkbaar in de inkeping vastklikken.
Controleren: (zie afbeelding S1)
– Stel een hoekmal in op 90° en plaats deze op de zaagtafel
30.
Het been van de hoekmal moet over de hele lengte op het
zaagblad 37 aansluiten.
Instellen: (zie afbeelding S2)
– Maak de klemhendel 23 los.
– Schuif de aanslag 26 helemaal naar achteren.
Wanneer u de plat op de zaagtafel liggende plafondplinten wilt bewerken, moet u de standaardverstek-
hoek 31,6° (horizontaal) en 33,9° (verticaal) instellen.

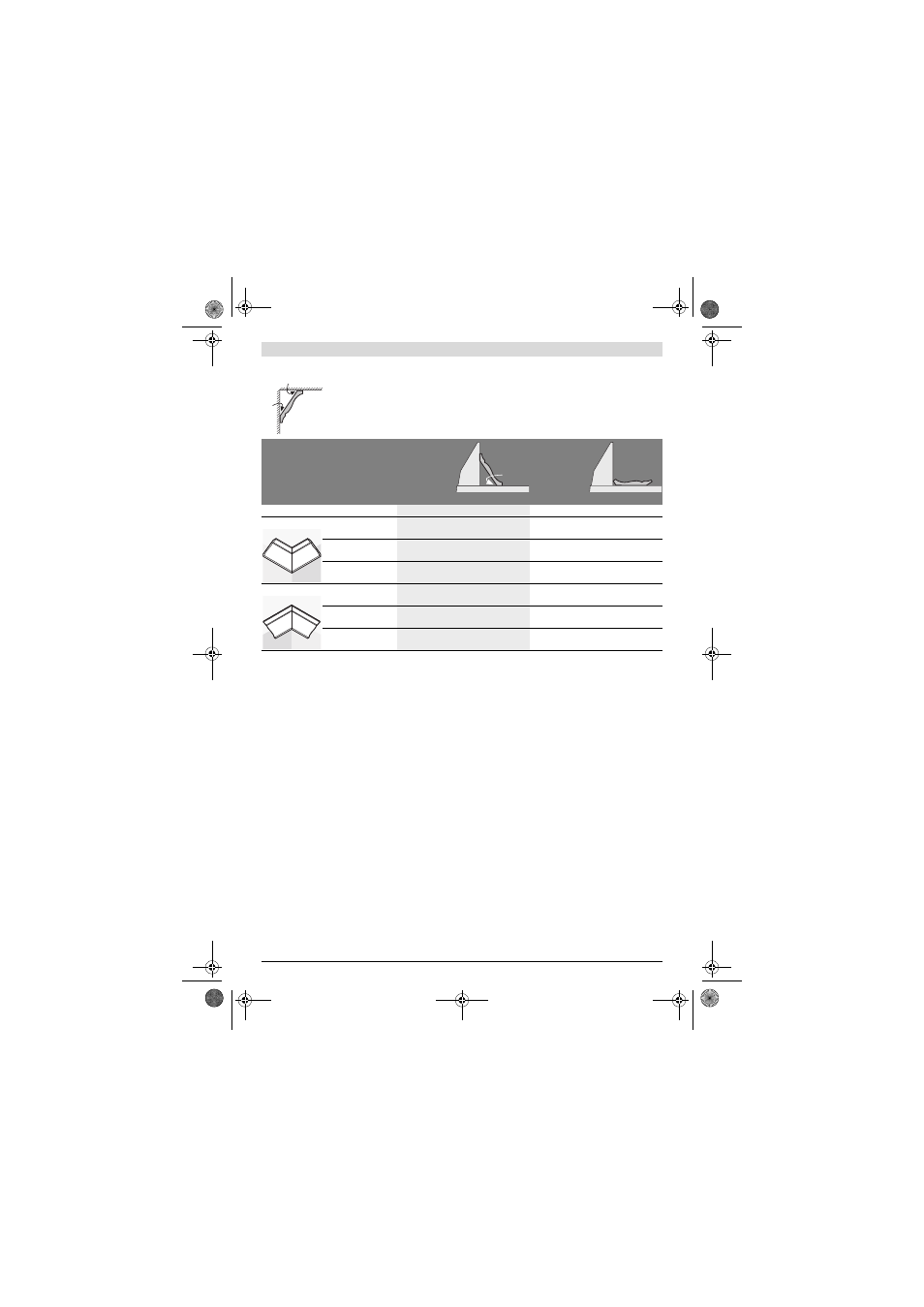

De volgende tabel bevat aanwijzingen voor het bewerken van plafondplinten.
Instellingen Tegen
aanslagrail
geplaatst
Plat op de
zaagtafel
liggend
Verticale verstekhoek 0° 33,9°
Plafondplint Linkerzijde Rechterzijde Linkerzijde Rechterzijde
Binnenkant Horizontale
verstekhoek
45° Rechts 45° Links 31,6° Rechts 31,6° Links
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Gereed werkstuk be-
vindt zich ...
... Rechts van
zaagsnede
... Links van
zaagsnede
... Links van
zaagsnede
... Links van
zaagsnede
Buitenkant Horizontale
verstekhoek
45° Links 45° Rechts 31,6° Links 31,6° Rechts
Positionering van het
werkstuk
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Onderkant tegen
aanslagrail
Bovenkant tegen
aanslagrail
Gereed werkstuk be-
vindt zich ...
... Rechts van
zaagsnede
... Links van
zaagsnede
... Rechts van
zaagsnede
... Rechts van
zaagsnede
52°
38°
52°
