Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m
odchylenie nie może przekraczać:
40 m x
±0,3 mm/m = ±12 mm.
Różnica d między punktami
I i II może więc wynosić
maksymalnie 12 mm.

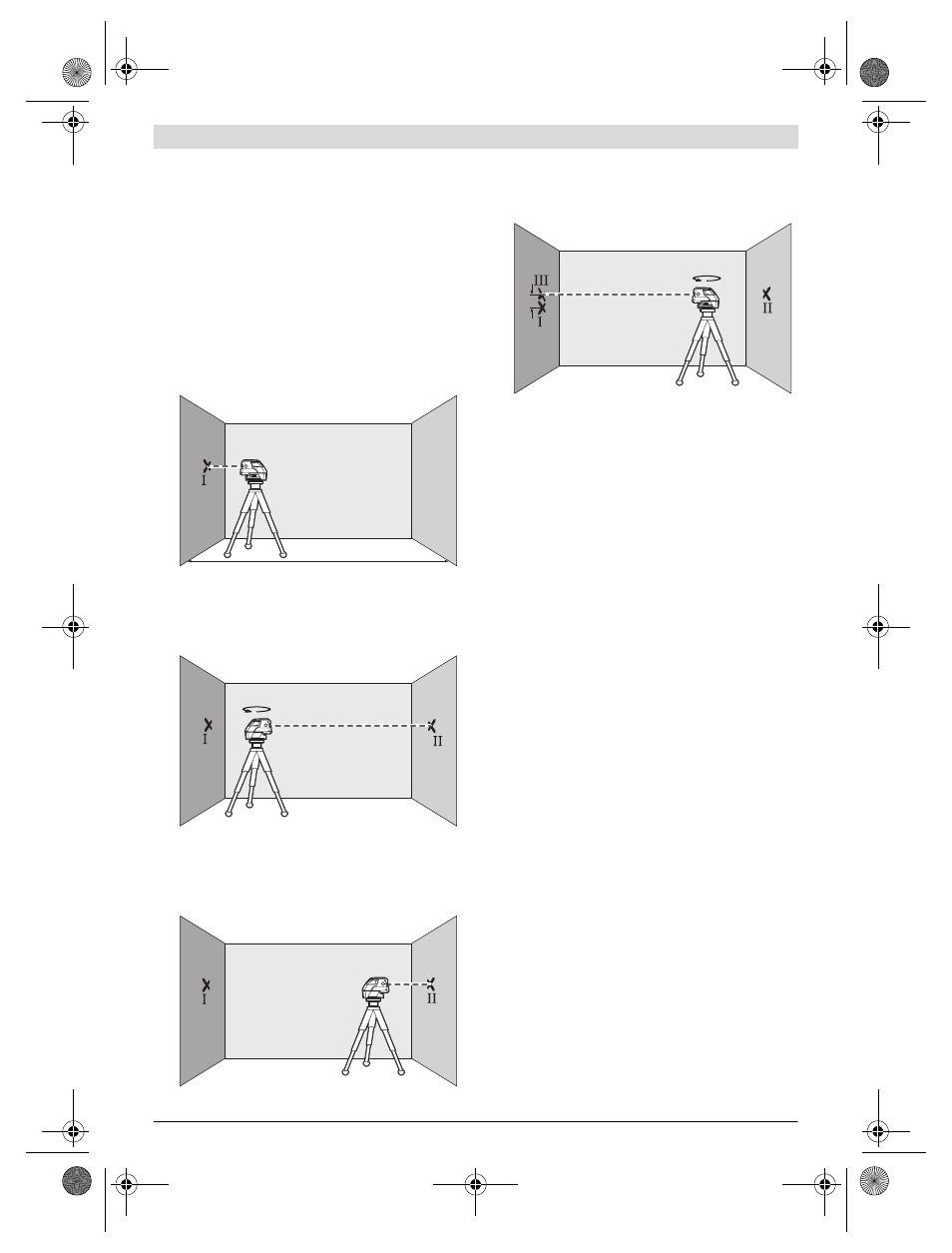

Kontrola dokładności niwelacyjnej osi wzdłużnej
w poziomie
Do przeprowadzenia kontroli konieczny jest swobodny
odcinek pomiarowy, wynoszący 20 m, znajdujący się na
stałym podłożu i pomiędzy dwoma ścianami A i B.
– Zamocować urządzenie pomiarowe w pobliżu ściany A
w uchwycie lub na statywie, ewentualnie ustawić na
stałym, równym podłożu. Włączyć urządzenie pomiarowe,
a następnie wybrać tryb pięciopunktowy.
– Skierować poziomą wiązkę laserową, przebiegającą
równolegle do osi wzdłużnej urządzenia pomiarowego na
znajdującą się w pobliżu ścianę A. Odczekać
samoniwelację urządzenia pomiarowego. Zaznaczyć
środek punktu laserowego na ścianie (punkt
I).
– Obrócić urządzenie pomiarowe o 180°, wypoziomować i
zaznaczyć środek punktu wiązki na przeciwległej ścianie B
(punkt
II).
– Przestawić urządzenie pomiarowe (nie obracając go)
w pobliże ściany B, włączyć i rozpocząć niwelację.
– Urządzenie pomiarowe należy ustawić na takiej wysokości
(za pomocą statywu lub podkładek), by środek punktu
wiązki lasera trafiał dokładnie w środek punktu
II na
ścianie B.
– Przekręcić urządzenie pomiarowe o 180°, nie zmieniając
wysokości. Rozpocząć niwelację i zaznaczyć środek
punktu wiązki lasera na ścianie A (punkt
III). Należy przy
tym zwrócić uwagę, by punkt
III znajdował się możliwie
dokładnie ponad lub poniżej punktu
I.
– Różnica d obu zaznaczonych punktów I i III na ścianie A
daje odchylenie rzeczywiste w wysokości urządzenia
pomiarowego wzdłuż osi wzdłużnej.
Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m
odchylenie nie może przekraczać:
40 m x
±0,3 mm/m = ±12 mm.
Różnica d między punktami
I i III może więc wynosić
maksymalnie 12 mm.
Wskazówki dotyczące pracy
f Do znaczenia należy stosować wyłącznie środek
punktu laserowego względnie linii lasera. Wielkość
punktu laserowego oraz szerokość linii laserowej zmienia
się w zależności od odległości.
Praca ze statywem (osprzęt)
Aby zapewnić stabilną podstawę pomiaru z ustaloną
wysokością, zaleca się użycie statywu. Ustawić urządzenie
pomiarowe przyłączem do statywu 1/4" 7 na gwint statywu
16 lub jakiegoś innego dostępnego w handlu detalicznym
statywu fotograficznego. Do zamocowania uchwytu na
standardowym statywie fotograficznym, należy użyć
przyłącza statywu 5/8" 6. Zamocować urządzenie pomiarowe
za pomocą śruby ustalającej statywu.
Przed włączeniem urządzenia pomiarowego, należy z grubsza
wyregulować statyw.
Mocowanie za pomocą uchwytu uniwersalnego
(osprzęt)
Za pomocą uchwytu uniwersalnego 15 możliwe jest
zamocowanie urządzenia pomiarowego do na przykład
pionowych płaszczyzn, rur lub magnetyzujących się
materiałów. Uchwyt uniwersalny można stosować również
jako statyw naziemny; ułatwia on zmienianie położenia
urządzenia pomiarowego na wysokość.
Przed włączeniem urządzenia pomiarowego, należy z grubsza
wyregulować uchwyt uniwersalny 15.
A
B
20 m
180°
B
A
A
B
d
180°
A
B
