Slovensko | 123
Bosch Power Tools 1 618 C00 50R | (9.7.12)

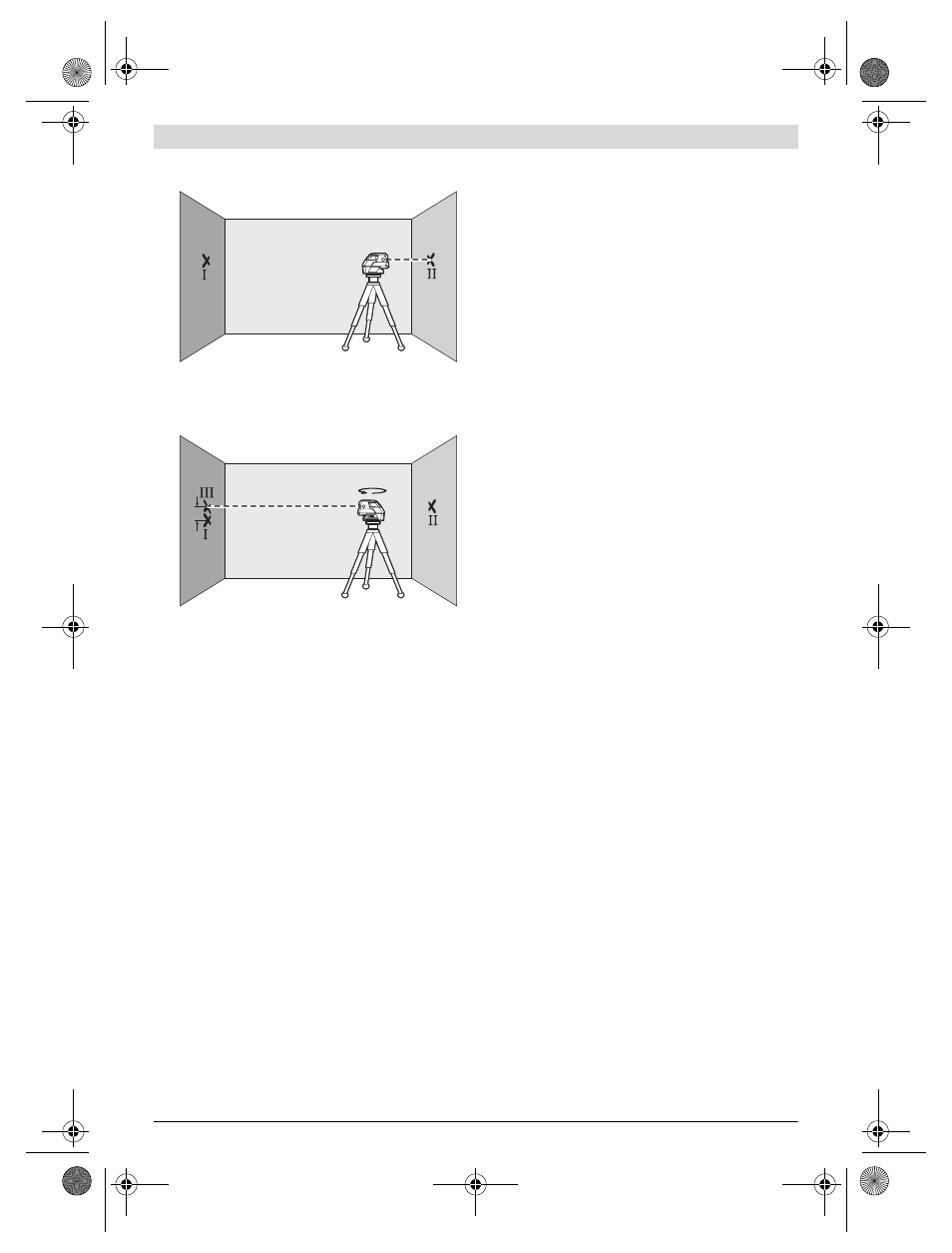

– Namestite merilno orodje – ne da bi ga obračali – v bližino
stene B, ga vklopite in počakajte, da se nivelira.
– Merilno orodje višinsko poravnajte (s pomočjo stativa ali
pa s podlaganjem) tako, da bo sredina pike laserskega
žarka točno zadela predhodno označeno točko
II na
steni B.
– Zasukajte merilno orodje za 180°, ne da bi pri tem
spremenili višino. Pustite, da se nivelira in označite
sredino točke laserskega žarka na steni A (točka
III). Pri
tem pazite na to, da točka III leži kolikor je možno
navpično nad oz. pod točko I.
– Razlika d obeh označenih točk I in III na steni A pomeni
dejansko višinsko odstopanje merilnega orodja vzdolž
podolžne osi.
Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno
dovoljeno odstopanje:
40 m x
±0,3 mm/m = ±12 mm.
Razlika d med točkama I in III sme posledično znašati največ
12 mm.
Navodila za delo
f Za označitev uporabite vedno le sredino laserske točke
oz. laserske linije. Velikost laserske točke oz. širina
laserske linije se z razdaljo spremeni.
Delo s stativom (pribor)
Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno
podlogo. Postavite merilno orodje s prijemalo za stativ 1/4" 7
na navoj stativa 16 ali običajnega komercialnega fotostativa.
Pri pritrditvi na običajni gradbeni stativ uporabite 5/8"-
prijemalo za stativ 6. Privijte merilno orodje z nastavitvenim
vijakom na stativ.
Pred vklopom merilnega orodja morate grobo naravnati
stativ.
Pritrditev z univerzalnim držalom (pribor)
S pomočjo univerzalnega držala 15 lahko merilno orodje
pritrdite npr. na navpičnih površinah, ceveh ali magnetnih
materialih. Univerzalno držalo je prav tako primerno kot talni
stativ in olajša višinsko naravnanost merilnega orodja.
Pred vklopom merilnega orodja morate univerzalno držalo 15
grobo naravnati.
Delo z merilno ploščo (pribor) (glejte sliki A –B)
S pomočjo merilne plošče 14 lahko lasersko oznako
prenesete na tla oz. višino laserja na steno.
Z ničelnim poljem in skalo lahko merite premik od želene
višine in ga vnesete na neko drugo mesto. Točna nastavitev
merilnega orodja na višino, ki se bo prenesla, tako ni več
potrebna.
Merilna plošča 14 ima odbojni premaz, ki pri večjih razdaljah
oziroma pri močni sončni svetlobi izboljša vidnost laserskega
žarka. Ojačanje svetlobe je vidno le takrat, če na merilno
ploščo gledate vzporedno z laserskim žarkom.
Delo z lasersko ciljno tablo
Laserska ciljna tabla 13 izboljša vidljivost laserskega žarka pri
neugodnih razmerah in večjih razdaljah.
Reflektirajoča polovica laserske cilijne table 13 izboljša
vidljivost laserske linije, skozi transparentno polovico je
laserska linija vidna tudi z zadnje strani laserske ciljne table.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.
f Očal za vidnost laserskega žarka ne uporabljajte
namesto zaščitnih očal. Očala za vidnost laserskega žarka
so namenjena boljšemu razpoznavanju laserskega žarka,
vendar oči ne varujejo pred laserskim sevanjem.
f Očal za vidnost laserskega žarka ne uporabljajte
namesto sončnih očal oziroma med vožnjo v cestnem
prometu. Očala za vidnost laserskega žarka ne
zagotavljajo popolne UV-zaščite in zmanjšujejo
sposobnost zaznavanja barv.
Delovni primeri (glejte slike C – F)
Primeri za možnosti uporabe merilnega orodja se nahajajo na
grafičnih straneh.
Postavite merilno orodje vedno blizu površine ali roba, ki se
ga mora pregledati in pustite, da se pred pričetkom vsakega
merjenja nivelira.
Merite razmake med laserskim žarkom oz. lasersko linijo in
površino ali robom vedno na dveh točkah, ki ležita kolikor se
da daleč narazen (npr. z merilno ploščo 14).
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Merilno orodje tansportirajte samo v priloženem kovčku.
Merilno orodje naj bo vedno čisto.
Merilnega orodja nikoli ne potapljajte v vodo ali v druge
tekočine.
Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in
topil ni dovoljena.
A B
d
180°
A B
