Kontrola vodoravne točnosti niveliranja poprečne osi

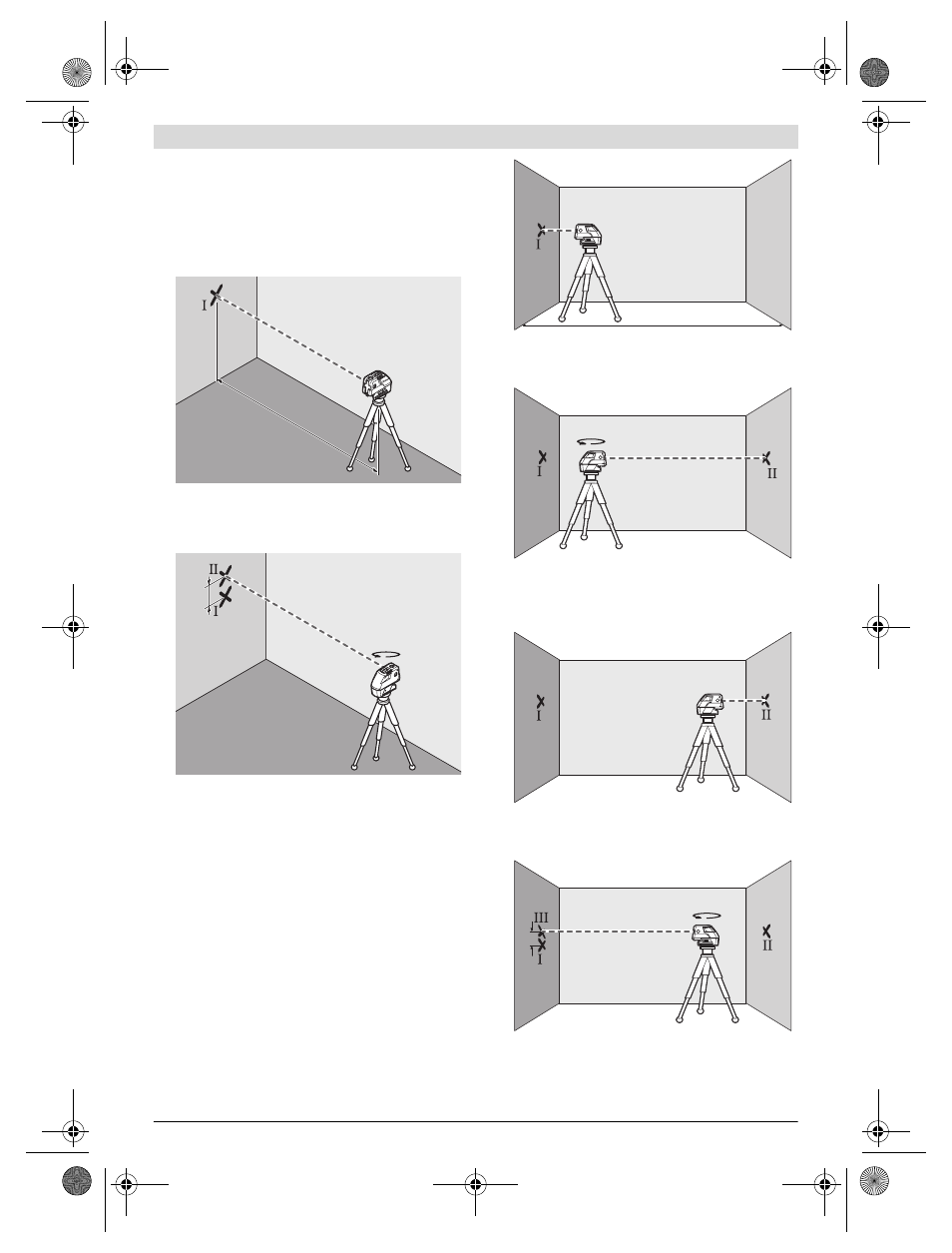

Za kontrolu vam je potrebna slobodna mjerna dionica od
20 m na čvrstoj podlozi.
– Mjerni alat montirajte na udaljenosti 20 m udaljenosti od
zida, na držač odnosno na stativ ili ga stavite na čvrstu
ravnu podlogu. Uključite mjerni alat i odaberite 5-točkovni
rad.
– Usmjerite na zid jednu od obje bočne laserske zrake,
položene uzduž poprečne osi mjernog alata. Iznivelirajte
mjerni alat. Označite sredinu laserske točke na zidu
(točka
I).
– Okrenite mjerni alat za cca. 180°, bez promjene visine.
Iznivelirajte ga i označite sredinu točke druge bočne
laserske zrake na zidu (točka
II). Kod toga pazite da
točka
II po mogućnosti leži okomito, iznad odnosno ispod
točke
I.
– Razlika d obje označene točke I i II na zidu daje stvarno
visinsko odstupanje mjernog alata uzduž poprečne osi.
Na mjernoj dionici od 2 x 20 m = 40 m, maksimalno
dopušteno odstupanje iznosi:
40 m x
±0,3 mm/m = ±12 mm.
Razlika d između točaka
I i II smije iznositi najviše 12 mm.
Kontrola vodoravne točnosti niveliranja uzdužne osi
Za provjeru je potrebna slobodna mjerna dionica od 20 m, na
čvrstoj podlozi, između dva zida A i B.
– Mjerni alat montirajte blizu zida A, na držač odnosno na
stativ ili ga stavite na čvrstu, ravnu podlogu. Uključite
mjerni alat i odaberite 5-točkovni rad.
– Usmjerite na najbliži zid A vodoravnu lasersku zraku, polo-
ženu paralelno sa uzdužnom osi mjernog alata. Iznivelirajte
mjerni alat. Označite sredinu laserske točke na zidu (točka
I).
– Okrenite mjerni alat za 180°, iznivelirajte ga i označite sre-
dinu točke laserske zrake na nasuprotnom zidu B (točka
II).
– Postavite mjerni alat – bez okretanja – blizu zida B,
uključite ga i iznivelirajte.
– Tako izravnajte mjerni alat po visini (pomoću stativa ili
prema potrebi podlaganjem), da sredina točke laserske
zrake točno udara na prije označenu točku
II na zidu B.
– Okrenite mjerni alat za 180°, bez promjene visine.
Iznivelirajte ga i označite sredinu točke laserske zrake na
zidu A (točka
III). Kod toga pazite da točka III po
mogućnosti leži okomito iznad odnosno ispod točke
I.
