Alimentation électrique et câblage
Section 6
(suite)

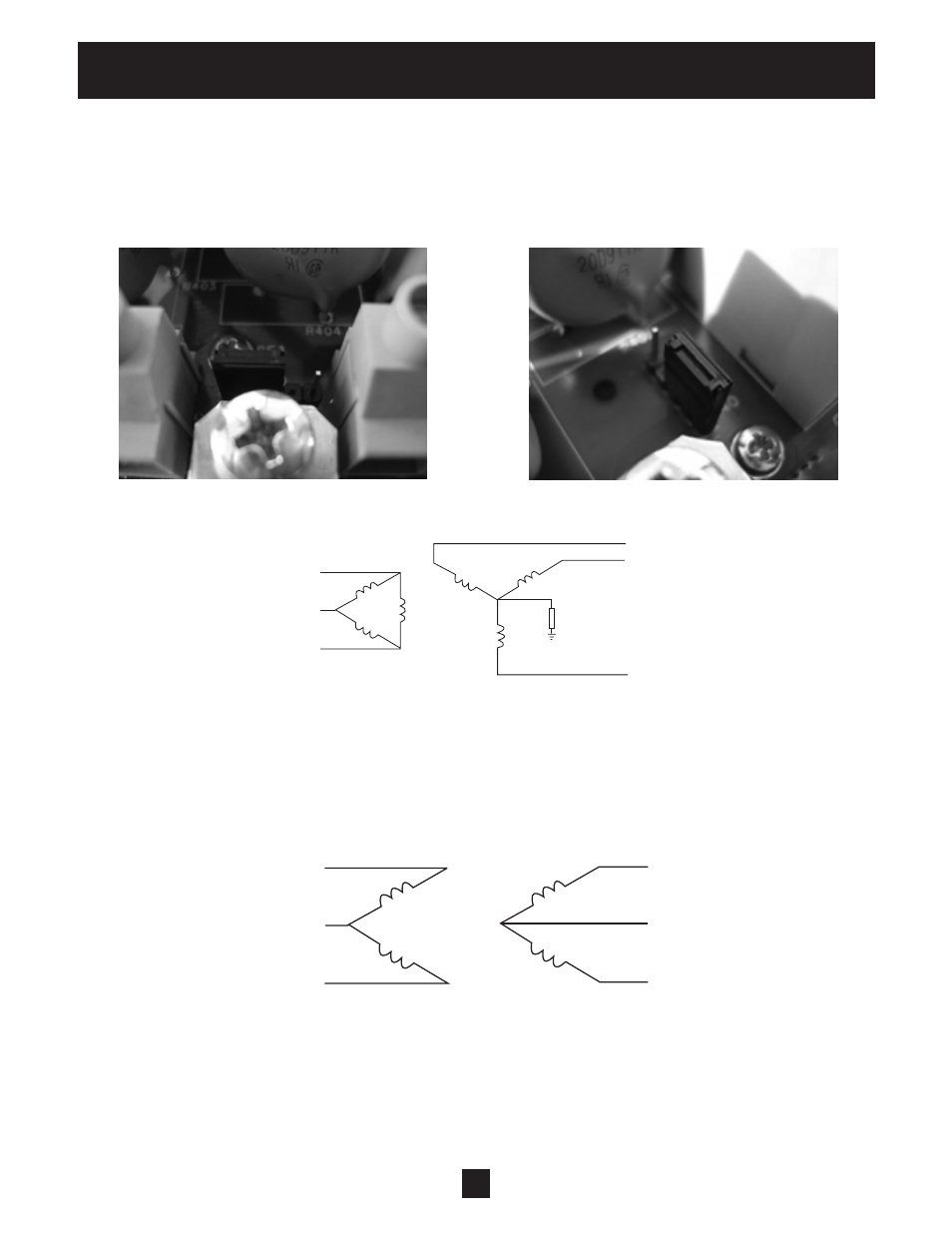

Pour débrancher le fil de terre de la protection à varistor métal-oxyde, repérer le cavalier (v. illustration ci-dessous)
situé entre les borniers d'entrée et de sortie du panneau principal. Le déconnecter de la façon montrée.
Cavalier du bâti de contrôleur 1 Cavalier des bâtis de contrôleur 2 et 3
Mise à la terre par résistance et protection contre les défauts à la terre
La mise à la terre du neutre du secondaire en étoile par le biais d'une résistance est acceptable. En cas de
court-circuit du secondaire, aucune des phases par rapport à la terre ne dépassera la tension ligne à ligne
normale, donc la valeur nominale des dispositifs de protection à varistor métal-oxyde de la tête. La résistance
sert souvent à déceler le courant à la terre, associé à une chute de tension. Étant donné que le courant à la
terre de haute fréquence peut traverser la résistance, voir à connecter les fils reliant la tête au moteur selon
les méthodes de câblage recommandées. Le branchement de têtes multiples à un seul transformateur peut
produire un courant à la terre cumulatif qui déclenchera le disjoncteur de fuite à la terre.
Montage en triangle ouvert (communiquer avec l'usine)
Ce type de montage est courant en 230 V, où il n'y a parfois que du monophasé, même si le triphasé est requis.
On emploie alors deux transformateurs monophasés pour en tirer la troisième phase. S'il s'agit d'alimenter
une tête de commande, ce montage doit être réduit à environ 70 % de la valeur nominale d'un transformateur
monophasé. Le montage offre une régulation médiocre, et il se peut que seules deux phases proviennent des
deux fils d'alimentation, ce qui nécessitera la réduction de 50 % de la valeur nominale de la tête (par ex., une
tête de 20 hp en deviendra une de 10 hp, en 230 V).
