62
Conception du système
Section 3
(suite)

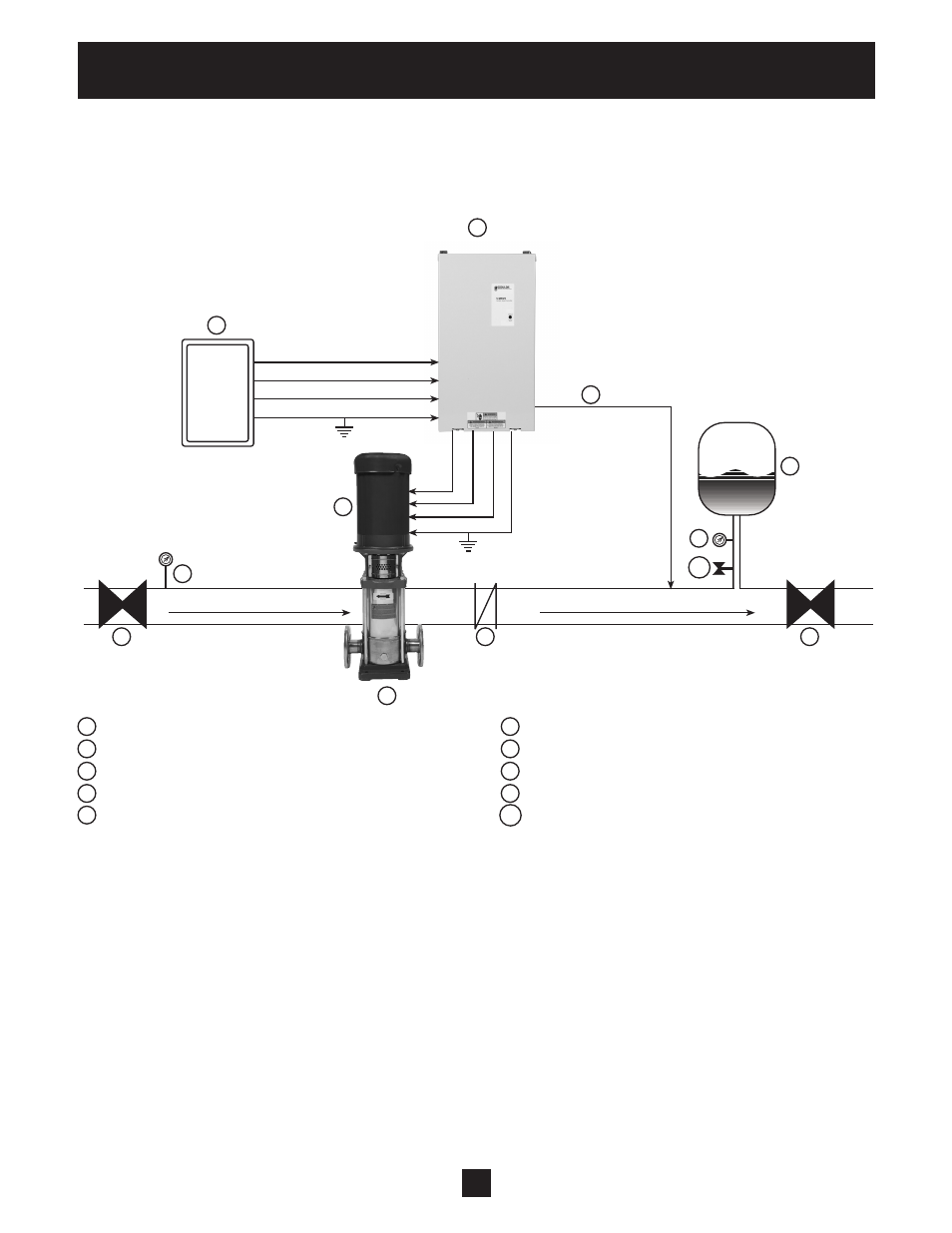

Le schéma suivant montre une installation pour réseau de distribution d'eau municipal.
ÉCOULEMENT
AIR
4 8
6
SORTIE DE
COURANT (3 Ø)
POUR LE MOTEUR
5
1
2
ASPIRATION
3
8
9
7
1 CONTRÔLEUR AQUAVAR SPD 6 RÉSERVOIR À CHAMBRE D’AIR COMPRIMÉ
2 SCETIONNEUR À FUSIBLES 7 MOTEUR TRIPHASÉ (3 Ø)
3 POMPE CENTRIFUGE 8 ROBINET-VANNE (À TOURANT SPHÉRIQUE)
4 CLAPET DE NON-RETOUR 9 MANOMÈTRE
5 CÂBLE DE CAPTEUR DE PRESSION 10 SOUPAPE DE DÉCHARGE
NOTA : si le courant d’entrée est monophasé, utiliser L1 et L3, puis régler les commutateurs-limiteurs de
surcharge du moteur à 50 % de la puissance nominale du contrôleur ou moins.
9
T1
T2
T3
L1
L2
L3
ENTRÉE DE COURANT
TERRE
TERRE
10
