Voltaje
peligrosa
PELIGRO
Localización y resolución de problemas
Sección 9:
Generalidades
S-Drive y Aquavar SPD son controladores con autodiagnóstico. Si ocurre algún problema, observe la luz
indicadora del código de estado en el frente de la unidad. La falta de alguna luz indicadora del código de estado
significa que, o bien no hay voltaje de entrada, o el que hay es bajo (menor que 140Vca).
Peligro
La Luz que Indica el Código de Estado ¡no es un indicador de voltaje! Siempre apague el
interruptor de desconexión y el disyuntor, y espere 5 minutos antes del mantenimiento.
Aún puede quedar un alto voltaje en el controlador.

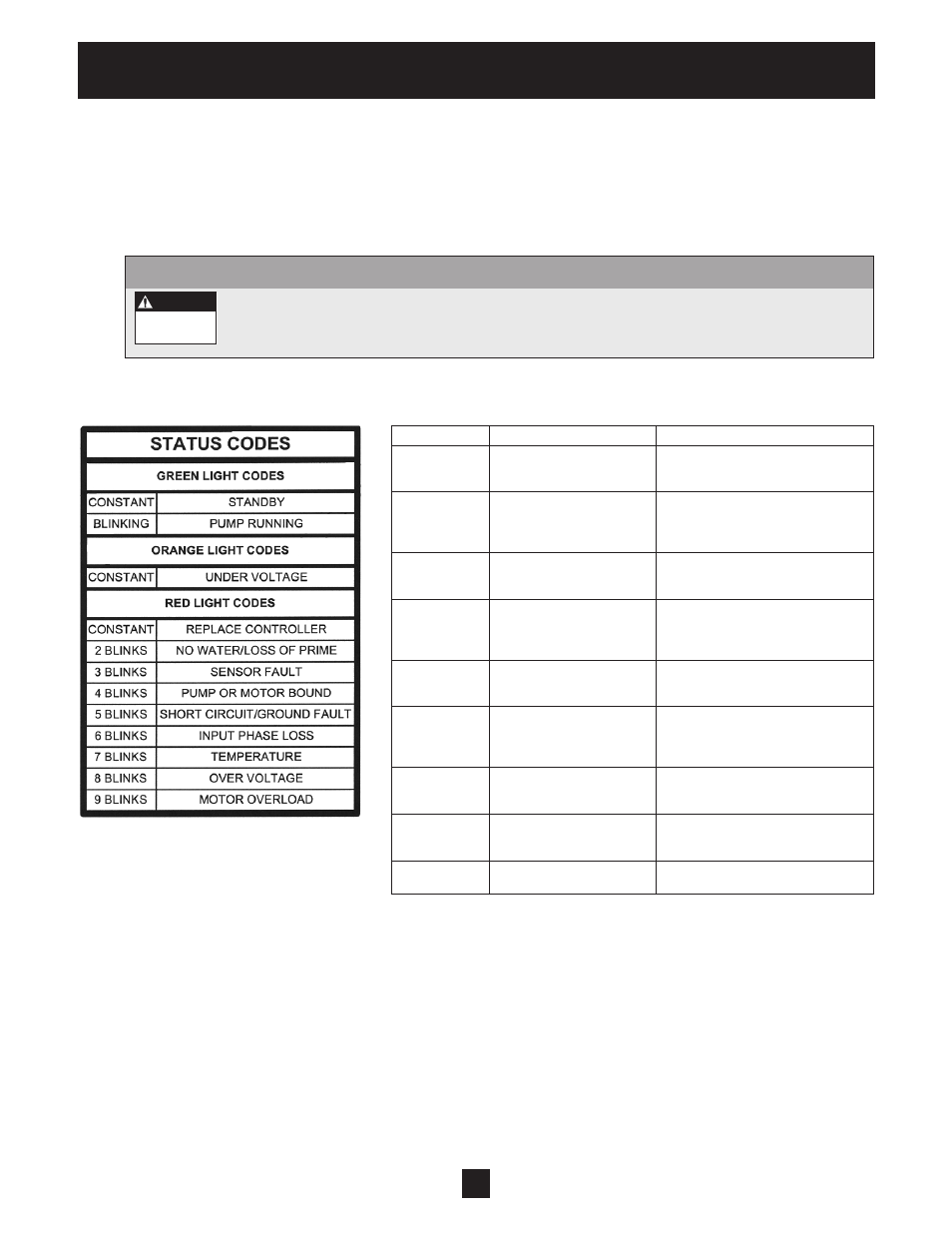

Remítase a la etiqueta del código de estado, situada al costado de la cubierta de acceso al controlador, para diagnosticar errores del
sistema. Véase el diagrama siguiente.
Centelleos rojos Código de falla Acción de reinicio
Constantes Reemplazar controlador El controlador no se reiniciará. Se debe
reiniciar la fuente de energía para borrar la
falla.
2 parpadeos No hay agua/Pérdida de cebado El controlador se reiniciará automática-
mente según los interruptores de tiempo de
reinicio por falta de agua (interruptores 3 y
4 de la batería 2)
3 parpadeos Falla del sensor El controlador se reiniciará automática-
mente cuando la señal del sensor esté
dentro del rango operativo válido
4 parpadeos Ligado a la bomba o el motor El controlador se reiniciará automática-
mente 5 veces. Después de 5 fallas, se
debe reiniciar la fuente de energía para
borrar la falla.
5 parpadeos Falla del circuito corto/conexión El controlador no se reiniciará. Se debe
a tierra reiniciar la fuente de energía para borrar
la falla.
6 parpadeos Pérdida en la fase de entrada El controlador se reiniciará automática-
mente 5 veces. Después de 5 fallas, se
debe reiniciar la fuente de energía para
borrar la falla.
7 parpadeos Temperatura El controlador se reiniciará automática-
mente cuando la temperatura esté dentro
del rango operativo del controlador.
8 parpadeos Sobrevoltaje El controlador se reiniciará automática-
mente cuando el voltaje de entrada esté
dentro del rango operativo del controlador.
9 parpadeos Sobrecarga del motor El controlador se reiniciará
automáticamente.
