Function description

Operating Manual PSSu K F FCU
1002391-EN-04

15

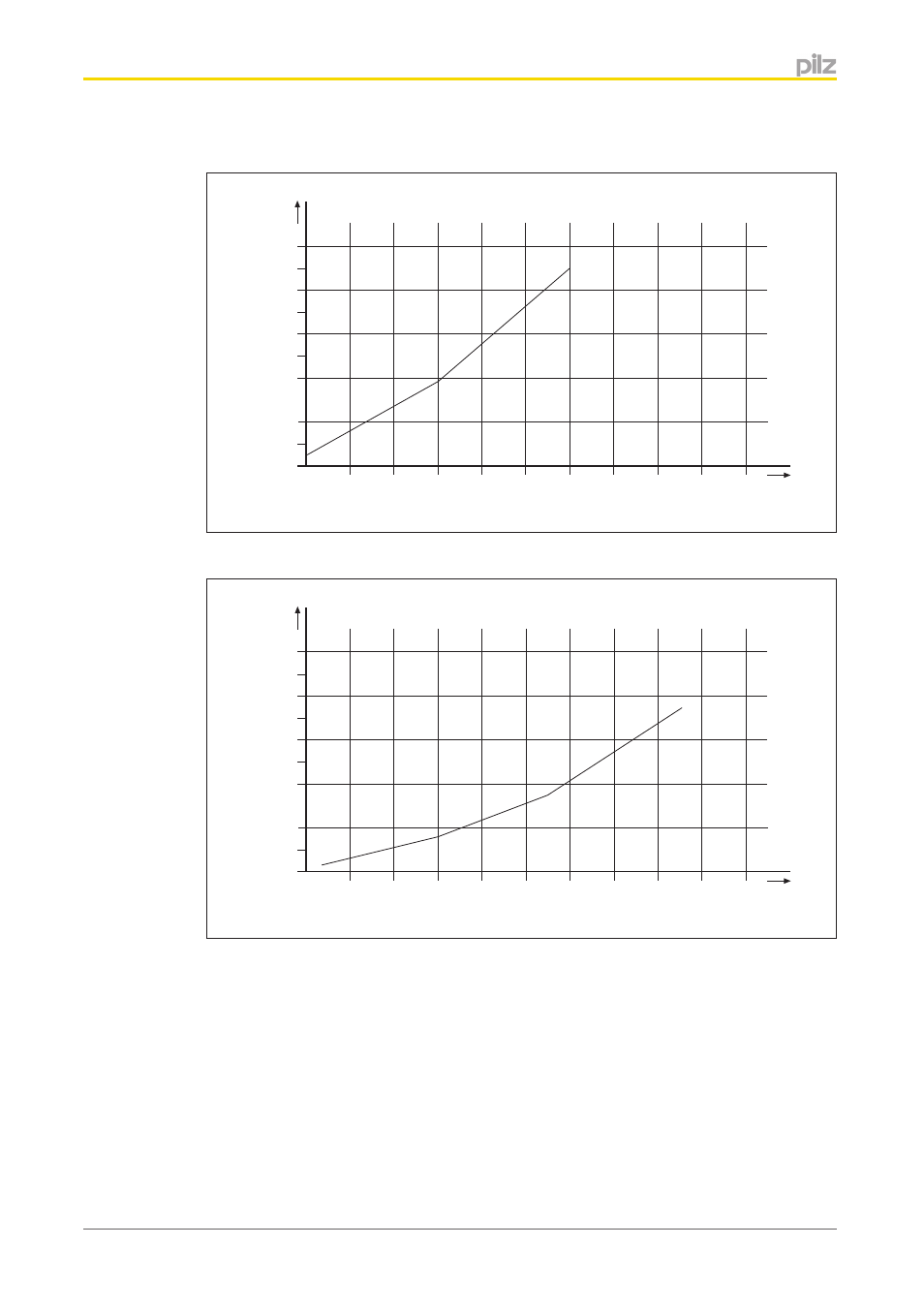

Characteristic for single-pole outputs: Output capacitance C dependent on load current I

2

4

6

8

10

0

0,4

0,6

0,8

1,2

1,6

2

2,4

2,8

3,2

3,6

C [µF]

I [A]

Characteristic for dual-pole outputs: Output capacitance C dependent on load current I

2

4

6

8

10

0

0,4

0,6

0,8

1,2

1,6

2

2,4

2,8

3,2

3,6

C [µF]

I [A]
