Charge air cooler installation, Cont’d, Charge cooled kits only) – Vortech 2005-2010 Ford 4.6L 3v Mustang GT User Manual
Page 55

P/N: 4FU020-010 v6.2, 06-08-10
©2010 Vortech Engineering, LLC
All Rights Reserved, Intl. Corp. Secured
33
90°1/2 NPT TO 3/4"
HOSE BARB
(7P500-026)
"S" SHAPED HOSE
(7U038-020)
1/2 NPT TO 3/4"
HOSE BARB
(7P500-078)
WATER COOLER
(8N006-020)
3/4" HOSE (7U038-000)
CUT TO FIT
(APPROX. 24")
SURGE TANK (8N156-050)
90°1/2 NPT TO 3/4"
HOSE BARB
(7P500-026)
3/4 HOSE UNION
BARBED 7P375-075
1/2 NPT TO 3/4"
HOSE BARB
(7P500-078)
8N003-111
7U038-012
3/4" X 4 X 12 FORMED
HOSE
8N003-030
8N101-100
3/4" HOSE (7U038-000)
CUT TO FIT
(APPROX. 48")
3/4 X 150°MOLDED
HOSE 7U038-150
3/4" HOSE (7U038-000)
CUT TO FIT
(APPROX. 24")
3/4 HOSE UNION
BARBED 7P375-075
BOTTOM PORT
ON COOLER
TOP PORT
ON COOLER
90° 1/2 NPT TO 3/4"
HOSE BARB
(7P500-026)
3/4 HOSE UNION
BARBED 7P375-075
3/4" X 4 X 12 FORMED HOSE
(7U038-012)
BULLITT / V-POWER
ONLY

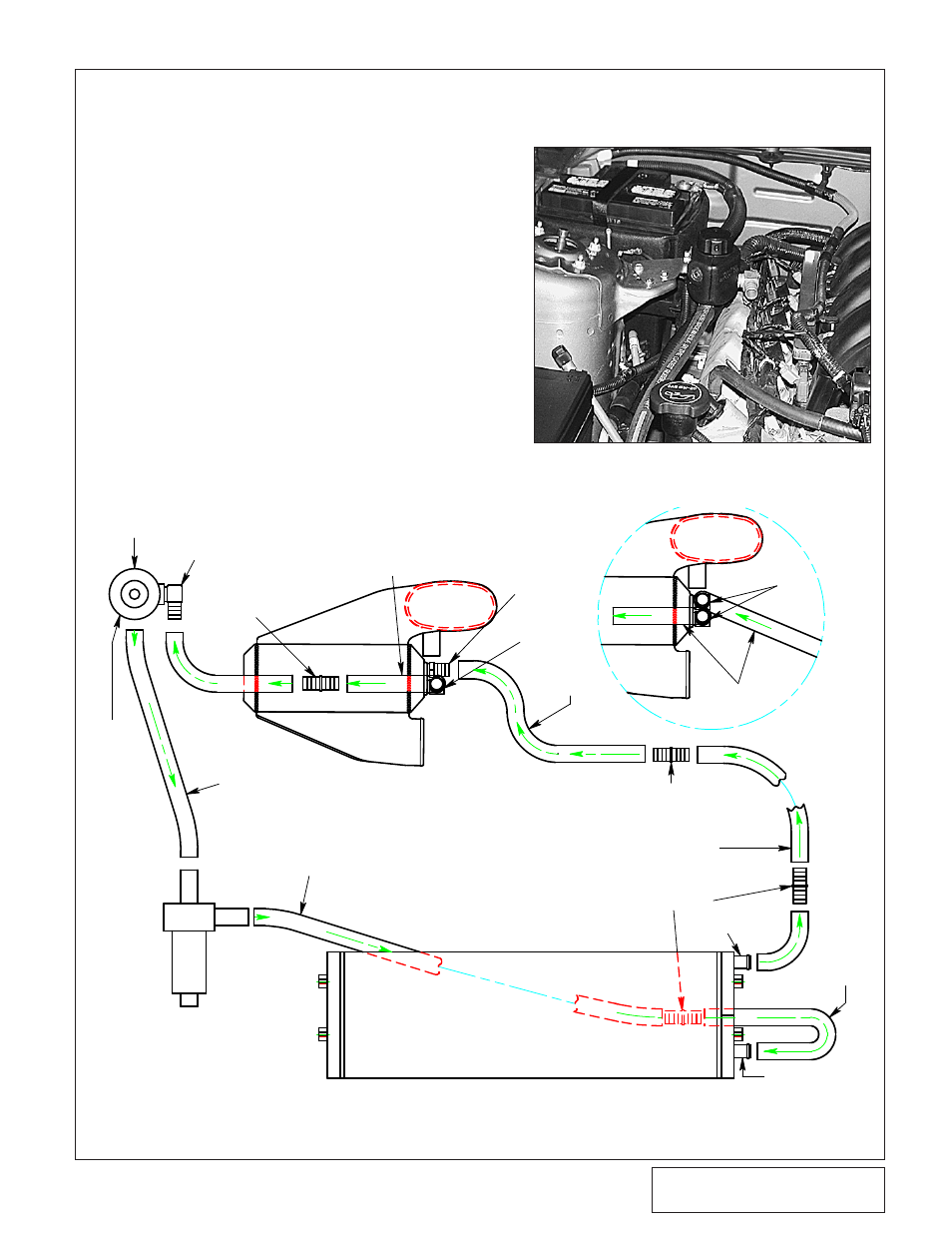

8. CHARGE AIR COOLER INSTALLATION
(CHARGE COOLED KITS ONLY)
, cont’d
27. Attach the 3/4" hose previously installed to the
straight 1/2"NPT x 3/4" barb at the bottom of
the surge tank reservoir. Secure with a nylon
clamp. (See Fig. 8C-p.)
Fig. 8B-p
Fig. 8B-q
B.
WATER COOLER ASSEMBLY INSTALLATION, cont’d
