Instrucciones de Instalación
H INSTALACIÓN DEL CABLE DE
CORRIENTE Y DEL AMORTIGUADOR
CON REFUERZO

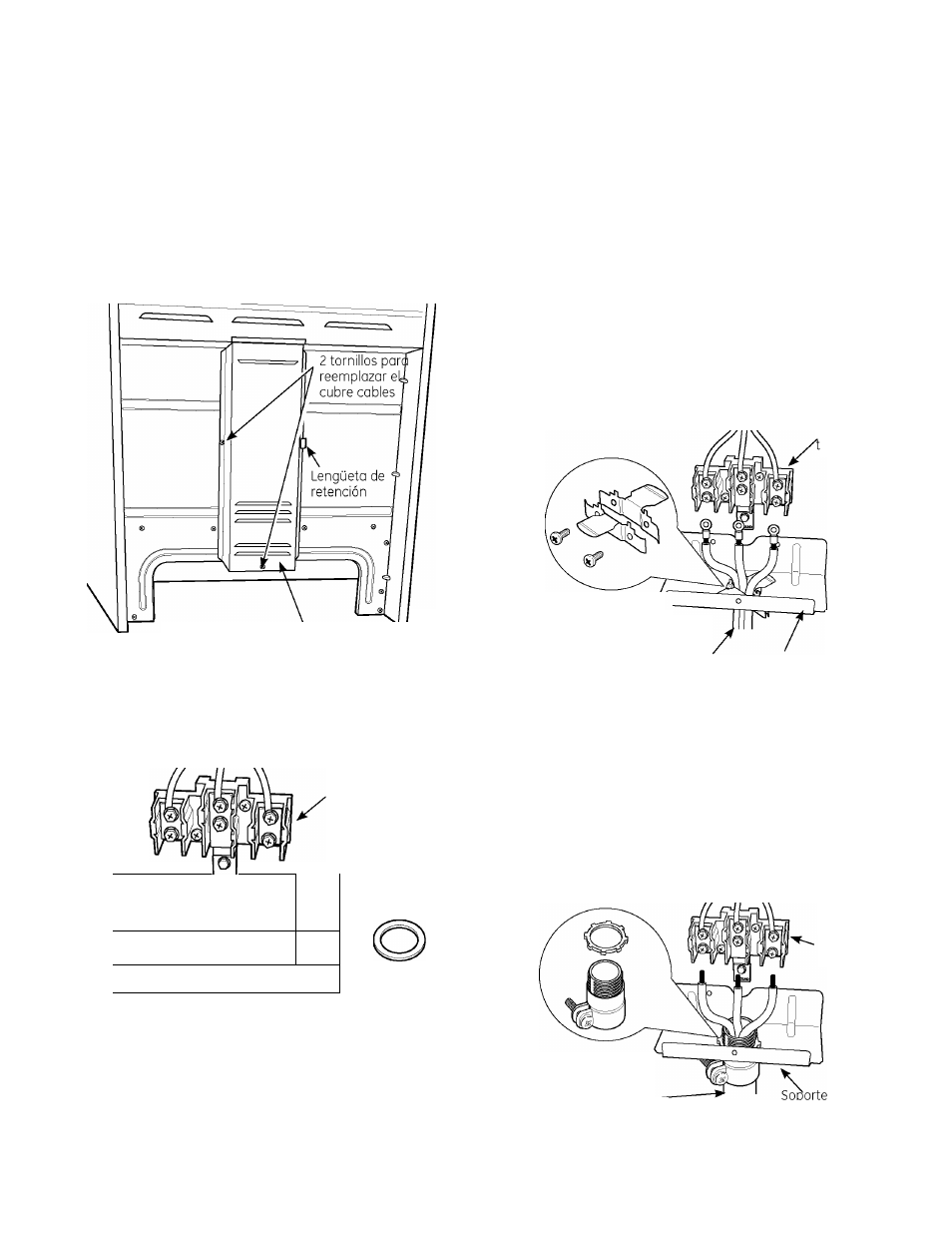

Retire el cubre cables (en la parte trasera de la
cocina), retirando dos (2) tornillos con uno llave de
tuercas de
No descarte estos tornillos.
Parte trasera de la
cocina
Cubre cables
E Retire el anillo de expulsión (1 3/8") ubicado en el
soporte directamente debajo del bloque terminal.
Poro retirar el anillo de expulsión, utilice un alicate
poro torcer y alejar el mismo del soporte hasta
haberlo retirado.
Bloque terminal
(el aspecto puede
variar)
\ n o 0 .
X—oli
\ ^
0 -jj
Anillo de expulsion
en el soporte
Anillo de
expulsión
retirado
E
sólo poro instalaciones de cables de corriente
(Si usará un conducto, consulte el siguiente poso),
ensamble el amortiguador de refuerzo en el
agujero. Inserte el cable de corriente a través del
amortiguador de refuerzo y ajuste el mismo.
Permito que quede lo suficientemente flojo como
para ajustar los terminales de los cables ol bloque
terminal con facilidad. Si hoy lengüetas presentes
en el extremo del amortiguador de refuerzo, se
podrán retirar poro un mejor encoje.
NOTA: No instale el cable de corriente sin
un amortiguador de refuerzo. El soporte del
amortiguador de refuerzo debería ser instalado
antes de volver a instalar el cubre cables trasero
de la cocina.
Bloque
erminal
Amortiguador de
refuerzo
Cable de corriente Soporte
E
Sigo al poso 4 o 5.
Para instalaciones en conductos, adquiero un
conector de presión que coincido con el diámetro de
su conducto y ensamble el mismo en el agujero.
Inserte el conducto a través del conector de presión y
ajuste el mismo. Permite que quede lo
suficientemente flojo como para ajustar los cables al
bloque terminal con facilidad.
NOTA: No instale el tubo sin un conector de presión.
El conector de presión debería ser instalado antes de
volver a instalar el cubre cables trasero de la cocina.
Bloque
terminal
Conector de
presión
Conducto.
Siga al paso 5 o 7.
