Instrucciones de Instalación

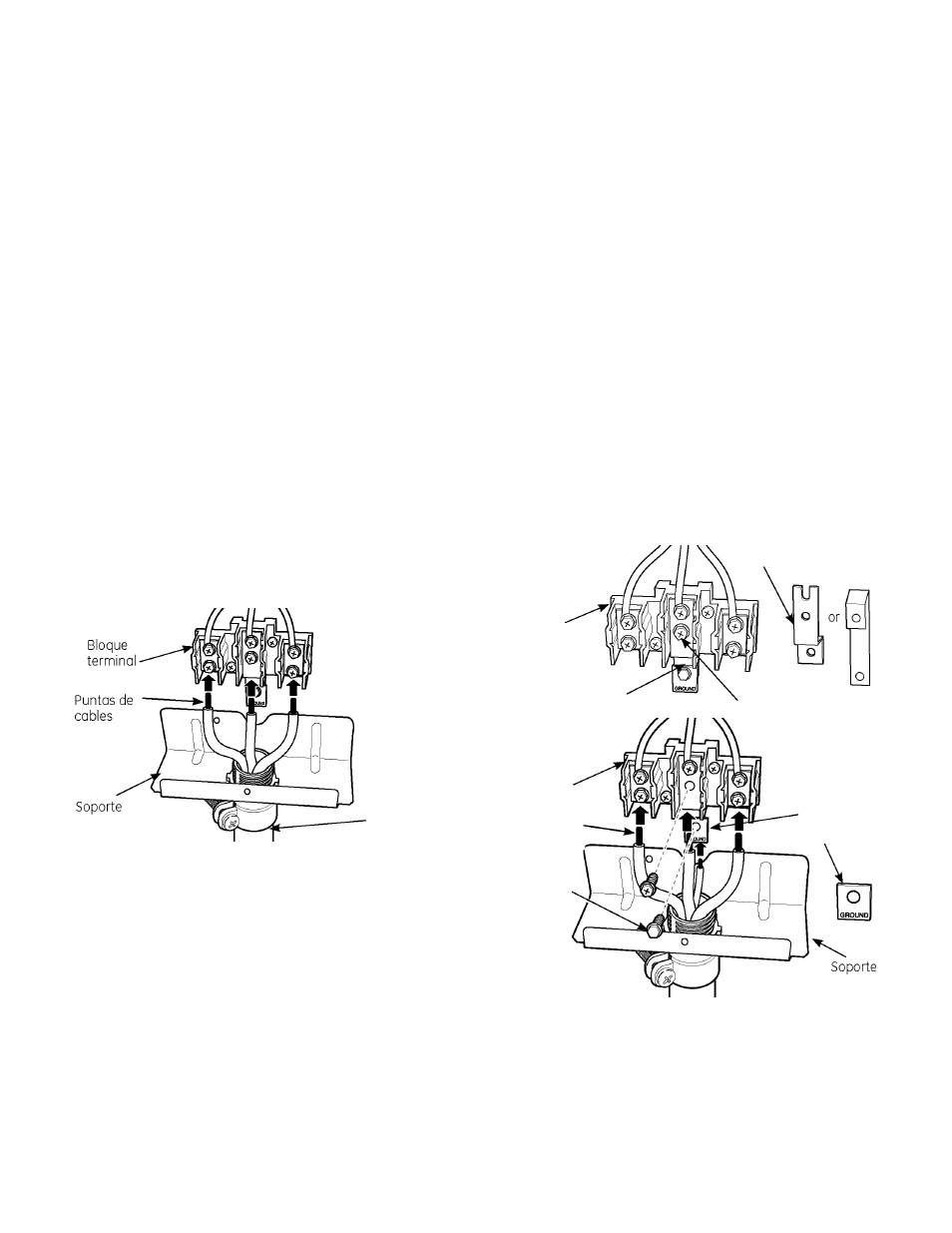

H INSTALACIÓN DEL CONDUCTO DE 3
CABLES
Afloje los 3 tornillos de la terminal inferior del
bloque terminal. Inserte la punta del cable
central descubierto (blanco/ neutro) a través de
la abertura del bloque terminal de la parte
central inferior. En ciertos modelos, el cable
deberá ser insertado a través de la abertura de
la cinta de conexión a tierra y luego en la
abertura del bloque central inferior. Inserte las
dos puntas de los cables descubiertos laterales
en las aberturas del bloque terminal inferior
izquierda e inferior derecha. Ajuste los tornillos
hasta que el cable esté firme (aproximadamente
20 pulgadas/lbs.).
NOTA: CABLEADO DE ALUMINIO:
Se podrá usar un cable de aluminio para
construcción, pero se deberá calificar el
amperaje y voltaje correcto para hacer la
conexión. Conecte los cables siguiendo los
Pasos 5 y 7, dependiendo de la cantidad de
cables.
Conducto
El cable usado, la ubicación y cierre de
empalmes, etc. deberá cumplir con las
prácticas correctas de instalación de cables
y con los códigos locales.
E Siga al Paso 8 y proceda con la instalación.
H INSTALACIÓN DEL CONDUCTO DE 4
CABLES
E Afloje los 3 tornillos de la terminal inferior del
bloque terminal. Retire el tornillo de conexión a
tierra y la placa de conexión a tierra y retenga los
mismos.
Corte y descarte la tira de conexión a
tierra. NO DESCARTE NINGÚN TORNILLO.
E Inserte el cable descubierto de conexión a tierra
entre el marco de la cocina y la placa de conexión
a tierra (retirada previamente) y asegure el mismo
con el tornillo de conexión a tierra (retirado
previamente). Inserte la punta del cable
descubierto (blanco/ neutro) a través de la parte
central inferior de la abertura del bloque terminal.
Inserte las dos puntas de los cables descubiertos
laterales en las aberturas del bloque terminal
inferior izquierdo e inferior derecho. Ajuste los
tornillos hasta que el cable esté firme
(aproximadamente 20 pulgadas/lbs.).
Antes
Bloque
terminal
Cinta de conexión a
tierra
Cinto de
conexión a tierra
Después
Bloque
terminal
Puntos de
cables
Tornillo de^
conexión
a tierra
Terminal
neutral
Placa de
conexión
a tierra
(conexión a
tierra de la
cocino)
El cable usado, la ubicación y cierre de
empalmes, etc. deberán cumplir con las
prácticas correctas de instalación de cables
y con los códigos locales.
E Proceda al Paso 8.
