Con los cables en los que no se necesita un Multi Link™ Expansion Port es preciso:

1. Cerrar el atenuador de la luz o desconectar la Fuente.

2. Conectar el extremo del instrumento de la Micro Link® Fiber o el haz de fibras al instrumento.

3. Insertar, hasta que esté totalmente empotrado y (se escuche un "sonido de chasquido), el

extremo de la Fuente en el Multi Link™ Port.

4. Conectar la Fuente. Ajustar el atenuador de luz al nivel de iluminación necesario.

Multi Link™ Expansion Port - Instalación y uso (opcional)

PRECAUCIÓN: El Multi Link™ Expansion Port contiene elementos ópticos que pueden

deteriorarse si se caen o emplean incorrectamente.

NOTA:

El Multi Link™ Expansion Port debe quedar totalmente empotrado en la Fuente
antes de insertar el haz de fibras.

Para usar el Multi Link™ Expansion Port se deben seguir los siguientes pasos:

1. Cerrar el atenuador de luz o desconectar la Fuente.

2. Extraer, si está colocada, la Micro Link® Fiber o el haz de fibras del Multi Link™ Port.

3. Insertar en el Multi Link™ Expansion Port y girar en el sentido de las agujas del reloj hasta que

quede bloqueado en su sitio.

4. Conectar el haz de fibras en el instrumento.

5. Insertar, hasta que esté totalmente empotrado, el extremo de la Fuente del haz de fibras en el

Multi Link™ Expansion Port.

6. Conectar la Fuente. Ajustar el atenuador de luz al nivel de iluminación necesario.

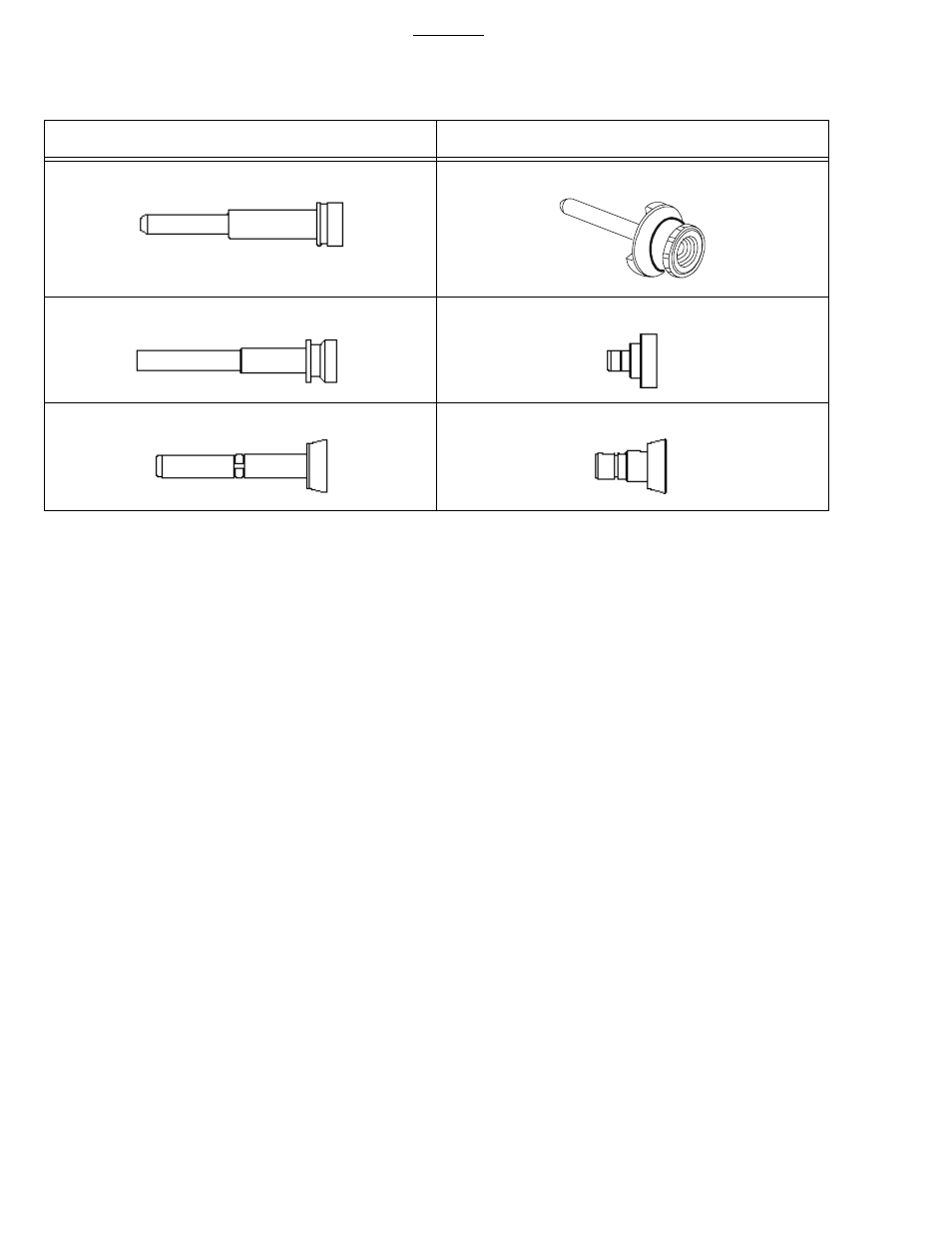

Tabla de la compatibilidad del cable

Multi Link™ Port

Multi Link™ Expansion Port

Welch Allyn Micro Link

®

Fiber

Karl Storz

ACMI

Olympus

Wolf, Dyonics
