Faseranschluss

Um die Vielseitigkeit und Verwendungsfähigkeit zu erhöhen, können die Lichtquellengeräte der CL-
Reihe in Verbindung mit einer Micro Link

®

Fiber oder einem Faserbündel über den Multi Link™ Port

und Multi Link™ Expansion Port angeschlossen werden.

Erforderlich für Kabel ohne Multi Link™ Expansion Port:

1. Den Lichtdämpfer schließen oder die Lichtquelle abschalten.

2. Das Instrumentende der Micro Link® Fiber oder des Faserbündels mit dem Instrument

verbinden.

3. Das Ende der Lichtquelle fest in den Multi Link™ Port einstecken (auf Klickgeräusch achten).

4. Die Lichtquelle einschalten. Den Lichtdämpfer auf die gewünschte Helligkeit einstellen.

Multi Link™ Expansion Port - Installation und Gebrauch (optional)

VORSICHT: Der Multi Link™ Expansion Port enthält optische Elemente, die bei Fallenlassen oder

unsachgemäßer Handhabung beschädigt werden können.

HINWEIS:

Der Multi Link™ Expansion Port muss vor dem Einfügen des Faserbündels vollständig
in das Gerät eingedrückt werden.

Um den Multi Link™ Expansion Port zu benutzen, ist das Folgende durchzuführen:

1. Den Lichtdämpfer schließen oder die Lichtquelle abschalten.

2. Falls Micro Link

®

Fasern oder Faserbündel vorhanden sind, diese vom Multi Link™-Port

entfernen.

3. Multi Link™ Expansion Port einsetzen, drücken und im Uhrzeigersinn drehen, bis er einrastet.

4. Das Faserbündel mit dem Instrument verbinden.

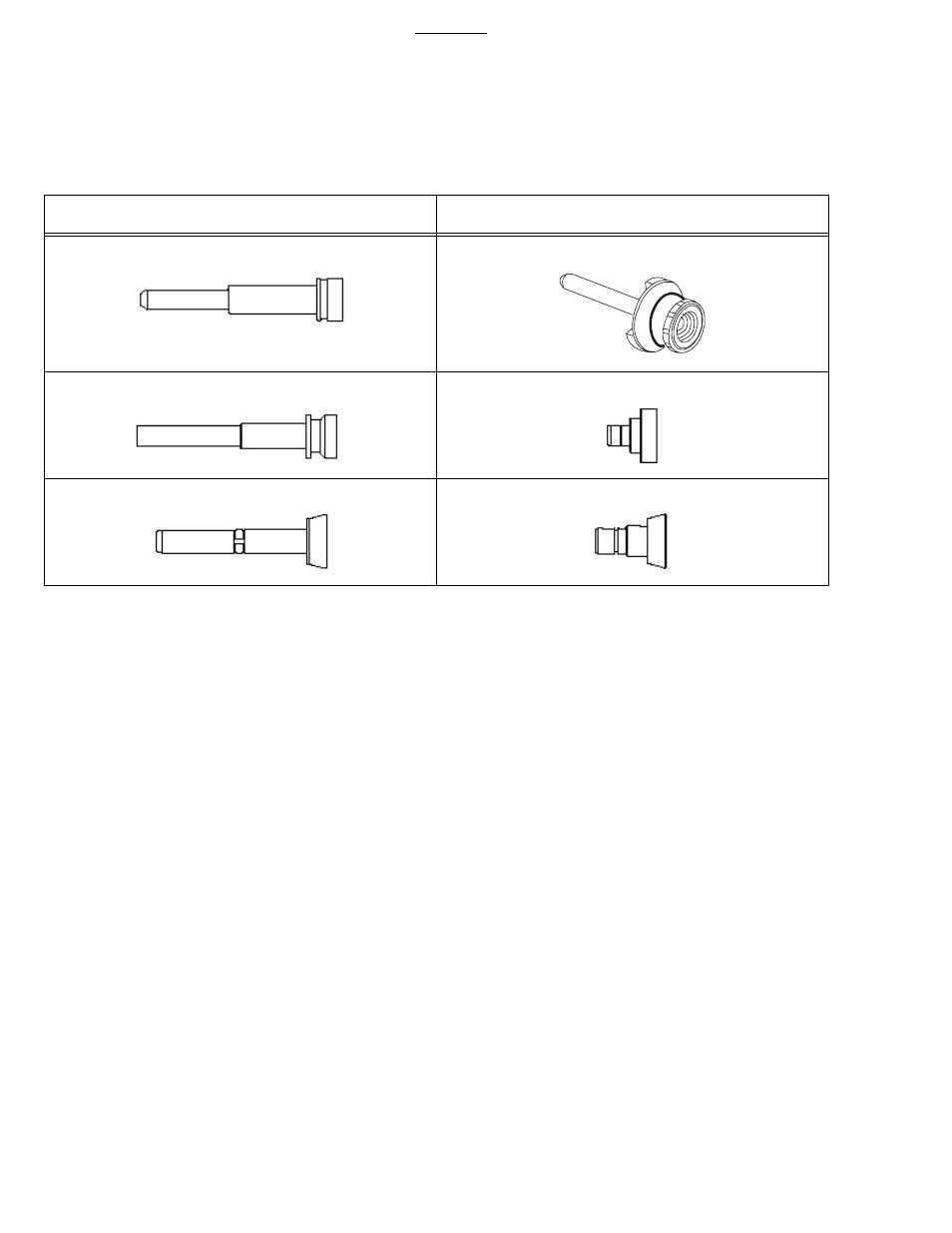

Tabelle der Kabel-Kompatibilität

Multi Link™ Port

Multi Link™ Expansion Port

Welch Allyn Micro Link

®

Fiber

Karl Storz

ACMI

Olympus

Wolf, Dyonics
