Weiser SmartCode Lever - Manual (Page 12)

12
2-3/8" (60mm)
ou
2-3/4" (70mm)

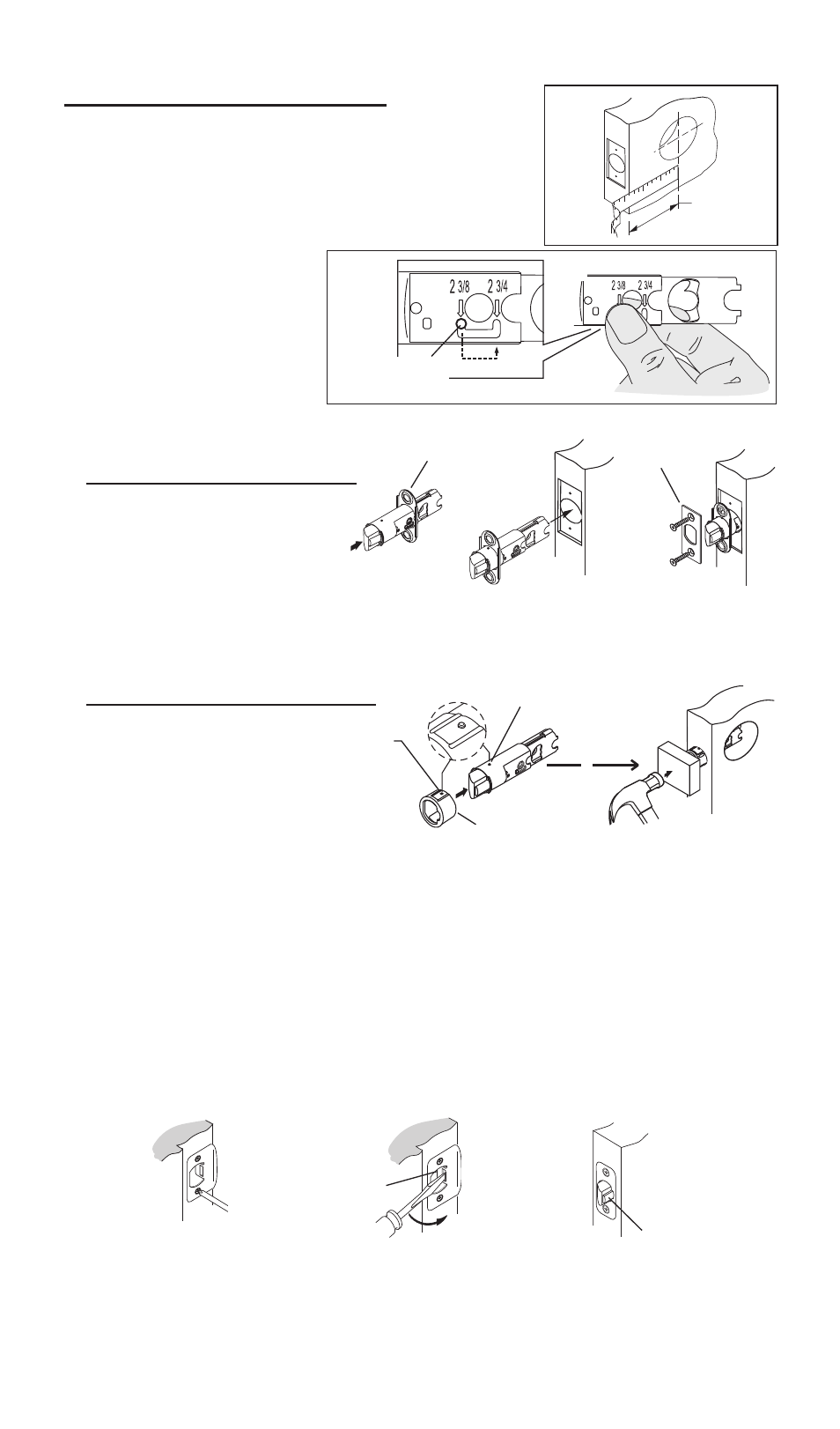

1. Installez le verrou et la gâche.
Fig. 1
Fig. 2
d. Poser la gâche dans le montant de porte. Un ajustement mineur de la
porte peut être effectué en réglant la languette. Note, une serrure à clé ne se
verrouillera pas convenablement si le petit pêne du verrou entre dans le trou
de la gâche. Repositionner la gâche au besoin.
Têtière
a. Déterminez la distance d’entrée, consultez la
figure 1.
Pour un verrou avec têtière :
(1) Insérez le verrou dans le
plat arrière , (2) Insérer le
verrou et la platine arrière
dans la porte en prenant soin
de positionner le biseau du pêne dans le sens de fermeture de la porte.
(3) Mettre la têtière désirée sur la platine arrière et la fixer avec deux
petites vis.
c. Préparation du verrou.
b. Si l’écartement de la porte mesuré est de 2-3/4”
(70 mm), régler le verrou comme suit : Saisir avec
les doigts la goupille
ressort, la baisser, la
ramener du côté 2-3/4 po
et la remonter. (Consultez
la figure 2.)
Pour un verrou à enfoncement:
Aligner le collier avec la
forme du pêne et le glisser
jusqu’à ce que les goupil-
les du verrou pénètrent dans
les trous du collier. Installer le
verrou avec l’angle du pêne face
à la direction vers laquelle la porte se ferme. Utiliser un bloc de bois pour
installer le verrou. Note, si le collier exige le dêplacement, serrez le collier
dur sur des côtês et l’enlevez.
Plat Arrière
Languette
Petit
Pêne
Goupille
Trou
Collier
Goupille
Ressort
