18 display assembly, Isplay, Ssembly – Dell Latitude XT2 XFR (Late 2009) User Manual
Page 61
Dell
™
Latitude™ XT2 XFR Service Manual
Page 61 of 94
Version A00-01

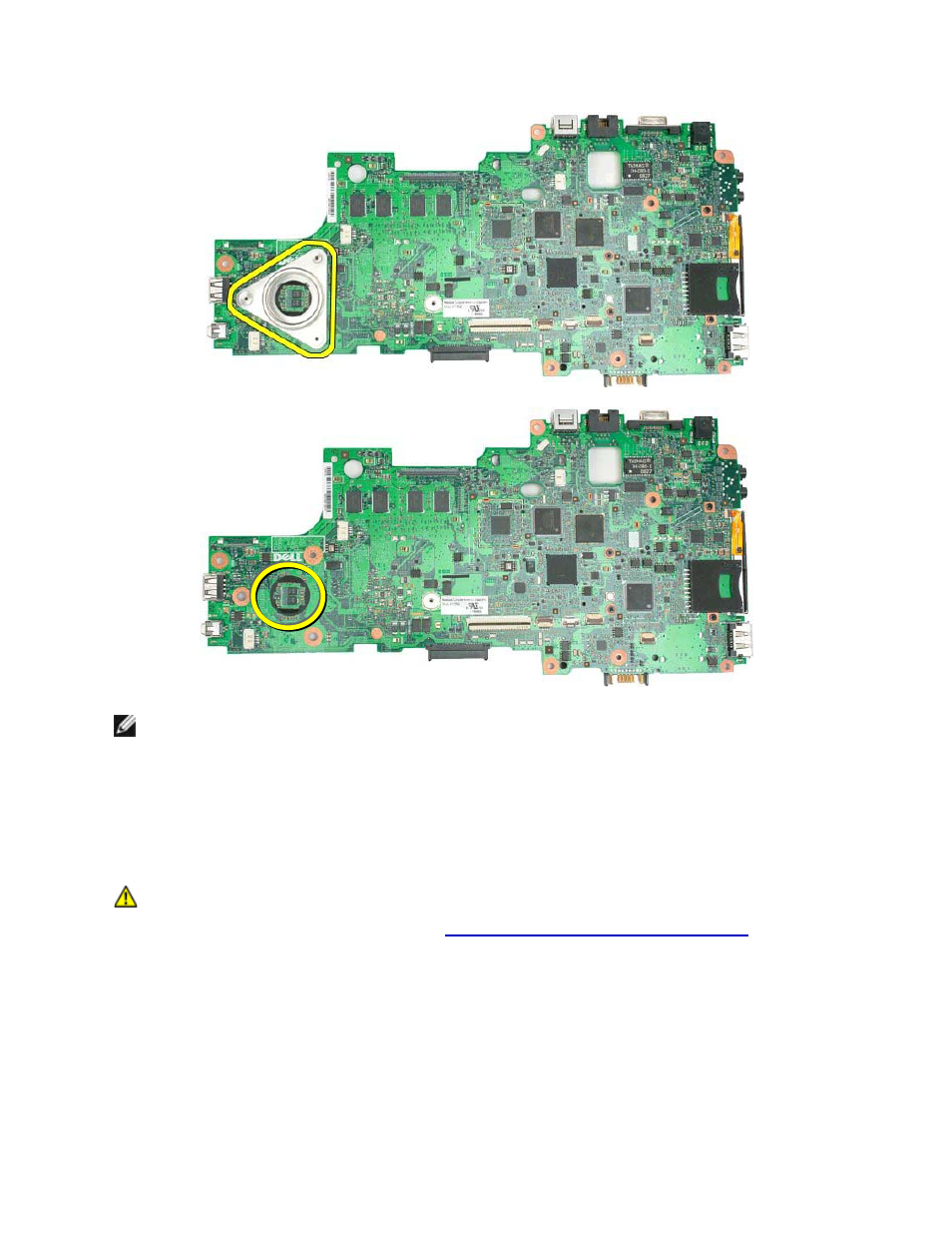

NOTE:
Make sure the insulator is attached to the system board prior to installation of the heat
sink assembly. If this insulator is missing a replacement system board should be ordered.
4.18
Display Assembly
WARNING:
Before working inside your XT2 XFR, read the safety information that
shipped with your XT2 XFR. For additional safety best practices information, see the
Regulatory Compliance Homepage at
