Dell Latitude XT2 XFR (Late 2009) User Manual
Page 44
Dell
™
Latitude™ XT2 XFR Service Manual
Page 44 of 94
Version A00-01
12. Lay the display assembly behind the chassis.

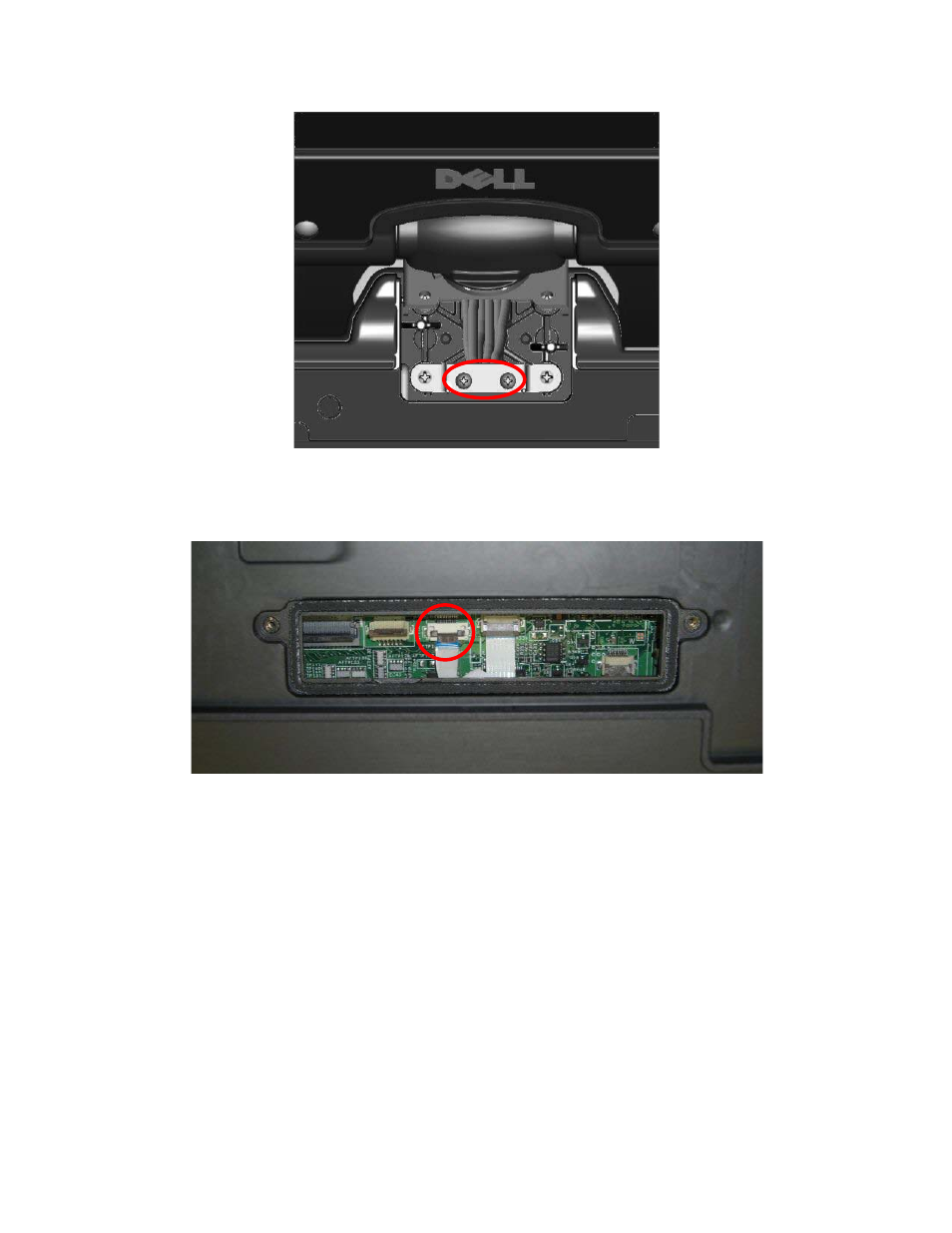

13. Gently lift the palm rest, moving the door opening over to the right slightly and disconnect the
touchpad cable.
14. Lift the palmrest from the left side slightly and tilt the palm rest up towards the right to
disconnect the LCD to USB hub board and USB hub board to system board connector.
