Dell Latitude XT2 XFR (Late 2009) User Manual
Page 57
Dell
™
Latitude™ XT2 XFR Service Manual
Page 57 of 94
Version A00-01

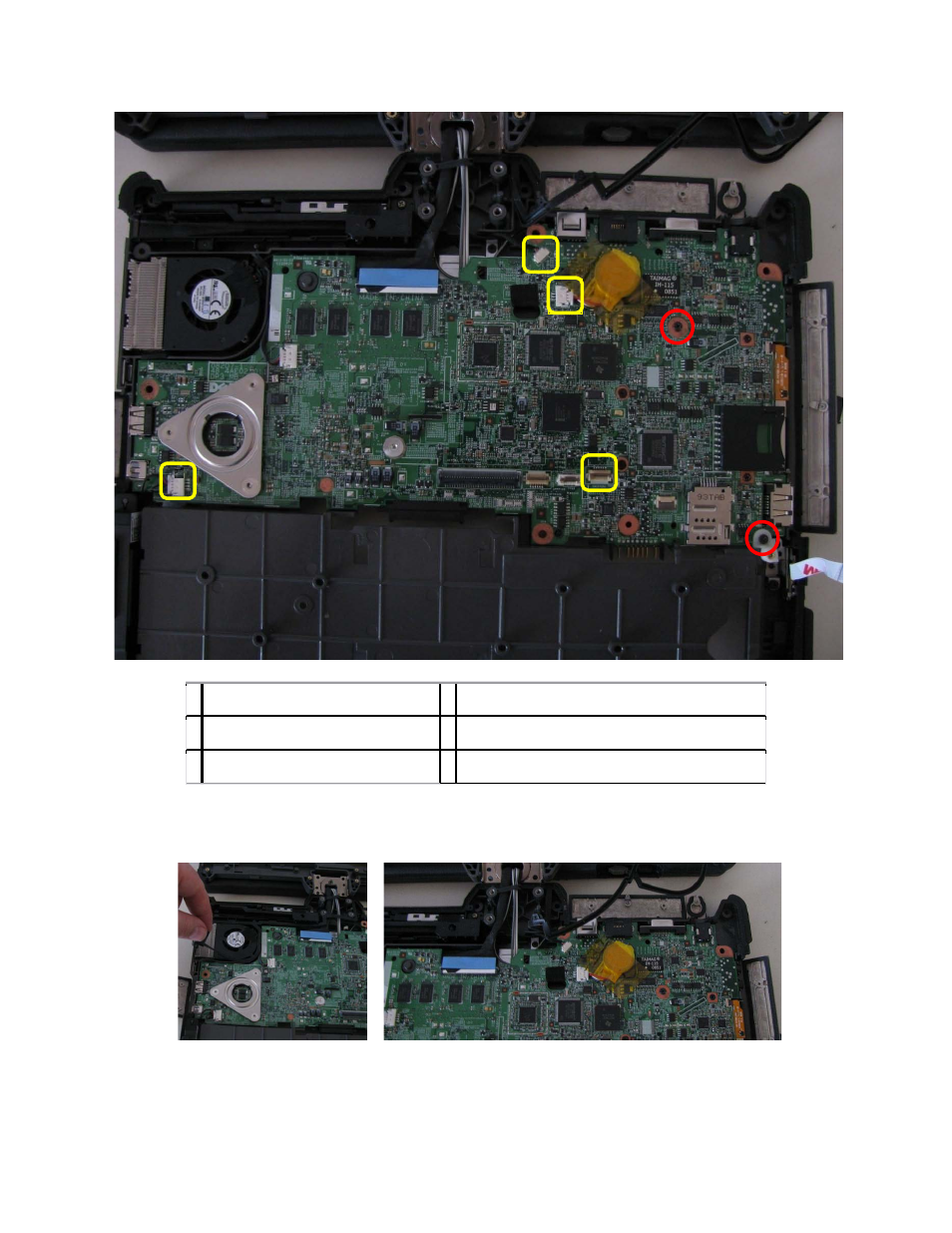

1 Speaker connection
2 Stylus connection
3 Coin-cell battery connection
4 WiFi sniffer connection
5 System board screw (2.5 x 5-mm) 6 System board screw at bracket (2.5 x 8-mm)
10. Carefully lift the gasket surround from the fan housing area and lift the gasket from over the
video/antenna cable socket.
11. Lift the system board up and remove from the XT2 XFR.
1
2
3
4
5
6
