36 XRT-Arbeitsbühne
S TEUERPULT DES FAHRWERKS
11. Den „Notausschalter“ (EMERGENCY
STOP) des Fahrgestells in die Position
„Ein“ (ON) ziehen.
12. Den „Notausschalter“ (EMERGENCY
STOP) der Arbeitsbühne in die Position
„Ein“ (ON) ziehen.
13. Den Zündschlüssel zur Arbeitsbühnen-
steuerung nach rechts auf „Ein“ (ON)
drehen.
14. Den Schalter Arbeitsbühne/Fahrwerk auf
„Fahrwerk“ (CHASSIS) drehen.
HINWEIS: Bei kaltem Motor – den Taster „Vorwärmen“
(PRE-HEAT) 6 Sekunden lang gedrückt
halten und dann erst den Motor starten.
Dieser Taster aktiviert die Glühkerzen.
15. Zum Start des Motors Taster START
gedrückt halten. Taster loslassen, sobald
der Motor anspringt.
16. Den Taster „Gas“ (THROTTLE) betätigen und mit dem Taster „Anheben“ (RAISE) die Arbeitsbühne ausfah-
ren, bis die Scherenstütze in die auf Seite 45 beschriebene Stellung geschwenkt werden kann.
17. Eine Augenscheinprüfung des Hubgestells, des Hubzylinders, der Kabel und Schläuche durchführen; auf
Risse in Schweißnähten, lose Teile, Hydraulikleckstellen, lose Drahtverbindungen und Betriebsstörungen
achten. Gerät auf fehlende oder lose Teile untersuchen.
18. Die Stützstrebe des Scherengestänges wie auf Seite 45 beschrieben entfernen.
19. Den Taster „Gas“ (THROTTLE) eindrücken und den Taster „Anheben“ (RAISE) drücken, um die Arbeits-
bühne auszufahren.
20. Die Arbeitsbühne durch Betätigung des Tasters „Absenken“ (LOWER) an der Steuerung des Fahrgestells
teilweise absenken und die Funktion des akustischen Absenkalarms prüfen.
21. Knopf des Fahrwerk-Notausschalters drücken, um dessen einwandfreie Funktion zu prüfen. Sämtliche
Maschinenfunktionen müssen dann abgeschaltet sein. Den Knopf des Notausschalters herausziehen, um
den Ausgangszustand wieder herzustellen.
NOTAUS
START
VORWÄRMEN
GAS
STOPP
WAHLSCHALTER
ARBEITSBÜHNE/
FAHRGESTELL
ANHEBEN
ABSENKEN

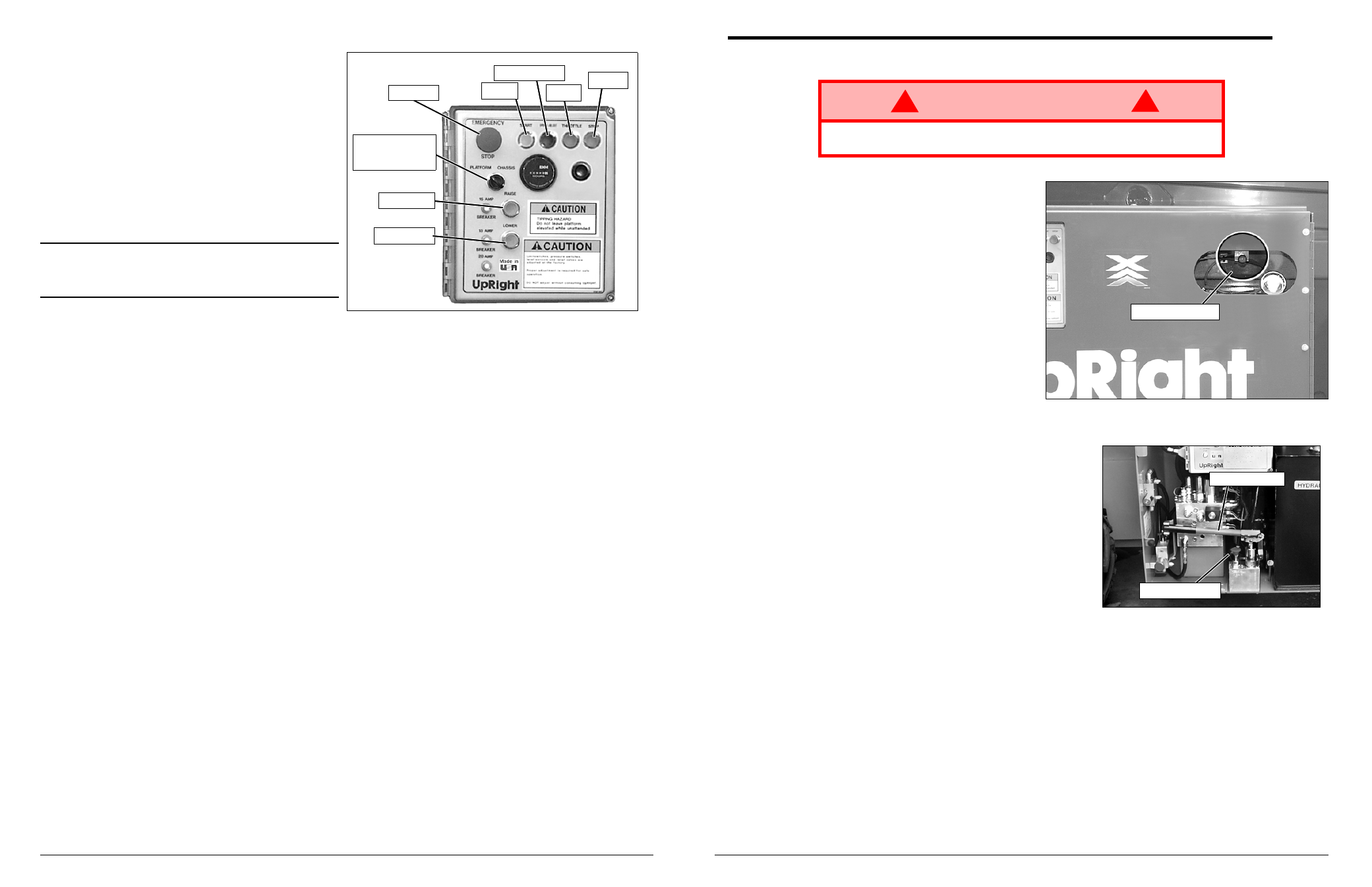

Abbildung 1: Fahrwerk-Steuerelemente
41 XRT-Arbeitsbühne
A
BSENKEN IM NOTFALL
XRT27
Das Notabsenkventil befindet sich in dem Steuermo-
dul, über dem Kraftstoffbehälter. Es ist über die Kraft-
stoff-Einfüllöffnung am Steuermoduldeckel
zugänglich.
1. Das Notsenkventil wird durch Herausziehen
und Festhalten des Knopfs geöffnet.
2. Zum Schließen den Knopf wieder loslassen.
Die Arbeitsbühne fährt nicht aus, wenn das
Notsenkventil geöffnet ist.
XRT33
Das Notabsenkventil befindet sich im Steuermodul, neben dem
Hydraulikbehälter.
1. Steuermoduldeckel öffnen.
2. Steuerventil geschlossen halten; dann durch Pumpen den
Druck für die Freigabe der Halteventile an den Zylindern
erhöhen.
3. Nachdem die Arbeitsbühne vollständig abgesenkt ist, das
Steuerventil freigeben, um die Halteventile zu schließen.
4. Steuermoduldeckel schließen.
W A R N U N G ! !
NIEMALS am Hubgestell herabklettern, falls sich die Arbeitsbühne nicht
absenken lässt.
NOTSENKKNOPF
Abbildung 5: Knopf des Notsenkventils, XRT27
PUMPENGRIFF
STEUERVENTIL
Abbildung 6: Knopf des Notsenkventils,
XRT33
