48 XRT-Arbeitsbühne
C
HECKLISTE FÜR DIE VORBEUGENDE WARTUNG
S CHLÜSSEL ZUR VORBEUGENDEN WARTUNG
Z EITABSTAND
Täglich = je Schicht oder täglich
50 Std/30 Tage = alle 50 Stunden oder 30 Tage
250 Std/6 Monate = alle 250 Stunden oder 6 Monate
1000 Std/2 Jahre = alle 1000 Stunden oder 2 Jahre
J = Ja/Akzeptabel
N = Nein/Nicht akzeptabel
R = Repariert/Akzeptabel
B ERICHT ZUR VORBEUGENDEN WARTUNG
Datum: __________________________________
Eigentümer: ______________________________
Modell-Nr: ________________________________
Serien-Nr: ________________________________
Gewartet von: _____________________________
Wartungsabstände: _________________________
GEGENSTAND INSPEKTION ODER WARTUNG ZEITABSTAND J N R
Batterie Elektrolytstand prüfen Täglich
Spezifisches Gewicht prüfen 6 Monate
Äußerlich reinigen 6 Monate
Batteriekabelzustand prüfen Täglich
Batterieklemmen reinigen 6 Monate
Motoröl und
Filter Stand und Zustand prüfen Täglich
Auf Lecks prüfen Täglich
Ölfilter wechseln 250 Std
Motor-
Kraftstoffsystem Kraftstoffstand prüfen Täglich
Auf Lecks prüfen Täglich
Kraftstoffilter wechseln 6 Monate
Luftfilter prüfen Täglich
Luftfilterelement (Diesel) ersetzen Jährlich
Luftansaugleitung prüfen (Diesel) 6 Monate
Motorkühlmittel Kühlmittelstand prüfen (bei kaltem
Motor)
Täglich
Kühlmittel wechseln 2 Jahre
Schläuche und Schlauchklemmen
prüfen
6 Monate
Hydrauliköl Ölstand prüfen Täglich
Filter wechseln 6 Monate
Öl ablassen und ersetzen 2 Jahre
Hydrauliksystem Auf Lecks prüfen Täglich
Schlauchanschlüsse prüfen 30 Tage
Schläuche auf äußerliche Abnutzung
prüfen
30 Tage
Hydraulisches
Notsystem Notsenkventil betätigen und auf
Brauchbarkeit prüfen
Täglich
Bedienelemente
der
Arbeitsbühne
Schalterfunktion prüfen Täglich
Steuerkabel Funktion aller Betätigungsorgane
prüfen
Täglich
Arbeitsbühnen-
deck und
Geländer Befestigungselemente auf richtiges
Anzugsmoment prüfen
6 Monate
Schweißstellen auf Risse prüfen Täglich
Deckzustand prüfen Täglich
Reifen Auf Schäden prüfen Täglich
Radmuttern prüfen (Anzugsmoment
123 N·m [90 ft. lbs.])
6 Monate
Hydraulikpumpe Reinigen 30 Tage
Anschlussflächen auf Lecks prüfen 30 Tage
Schlauchverbindungen auf Lecks
prüfen
Täglich
Befestigungsschrauben auf richtiges
Anzugsmoment prüfen
6 Monate
Antriebsmotoren Auf Funktion und Lecks prüfen Täglich
Lenksystem Metallteile und Anschlüsse auf
richtiges Anzugsmoment prüfen
6 Monate
Lagerzapfen schmieren 30 Tage
Achsschenkelbolzen ölen 30 Tage
Lenkzylinder auf Lecks kontrollieren 30 Tage
Hubgestell Gestell auf Risse prüfen Täglich
Lagerstellen auf Verschleiß prüfen 6 Monate
Befestigungszapfen-Schwenkbolzen
auf richtiges Anzugsmoment prüfen
6 Monate
Hubarme auf Verbiegung prüfen 6 Monate
Fahrwerk Schläuche auf Klemm- und
Reibstellen prüfen
Täglich
Befestigung der Bauteile auf korrektes
Anzugsmoment prüfen
6 Monate
Schweißstellen auf Risse prüfen Täglich
Neigungssensor Funktion prüfen 6 Monate
Hubzylinder Kolbenstange auf Verschleiß prüfen 30 Tage
Befestigungszapfen-Schwenkbolzen
auf richtiges Anzugsmoment prüfen
6 Monate
Dichtungen auf Lecks prüfen 30 Tage
Lagerstellen auf Verschleiß prüfen 6 Monate
Anschlüsse auf richtiges
Anzugsmoment prüfen
6 Monate
Gesamteinheit Auf Kollisionsschäden prüfen und
reparieren
Täglich
Befestigungselemente auf richtiges
Anzugsmoment prüfen
6 Monate
Auf Rost prüfen, diesen entfernen
und Einheit neu lackieren
6 Monate
Schmieren 30 Tage
Schilder Auf abblätternde, fehlende oder
unlesbare Schilder prüfen und diese
ersetzen
Täglich
GEGENSTAND INSPEKTION ODER WARTUNG ZEITABSTAND J N R
29 Plate-forme élévatrice XRT
E
NTRETIEN
B LOCAGE DU SYSTÈME D ’ ÉLÉVATION
I NSTALLATION DE LA BARRE DE VERROUILLAGE
1. Garer la plate-forme élévatrice sur une surface plane et ferme.
2. Tirer le bouton d’arrêt d’urgence (EMERGENCY STOP) du
châssis en position activée (ON).
3. Tirer le bouton d’arrêt d’urgence (EMERGENCY STOP) de la
plate-forme en position activée (ON).
4. Mettre le commutateur à clé de la plate-forme en position de
marche (ON).
5. Régler le sélecteur de plate-forme/châssis à la position châssis
(CHASSIS).
6. Appuyer sur le bouton du démarreur et le maintenir enfoncé pour
lancer le moteur. Relâcher le bouton dès que le moteur démarre.
7. Enfoncer le bouton d’accélérateur (THROTTLE) et appuyer le
bouton de relevage (RAISE) pour élever la plate-forme de
manières à ce que la barre de verrouillage puisse être mise à la
verticale.
8. XRT27 – De l’arrière de la machine, relever la barre de ver-
rouillage de sa position de rangement. La faire pivoter vers le haut
et l’extérieur, puis vers le bas de manière à ce qu’elle pende verti-
calement au-dessous de son point de fixation.
9. XRT33 – Du côté gauche de la machine, désengager l’axe de
verrouillage de la barre. Tourner la barre de verrouillage vers la
gauche jusqu’à ce qu’elle soit à la verticale.
10. Utiliser le bouton d’abaissement (LOWER) des commandes du
châssis pour abaisser progressivement la plate-forme jusqu’à ce
qu’elle soit soutenue par la barre de verrouillage.
R ETRAIT DE LA BARRE DE VERROUILLAGE
1. Au moyen des commandes du châssis, élever graduellement la
plate-forme jusqu’à ce qu’elle ne repose plus sur la barre de verrouillage.
2. XRT27 – Faire pivoter la barre de verrouillage vers l’extérieur et vers le haut, à la verticale au-dessus de son
point de fixation, en position de rangement.
3. XRT33 – Tourner la barre de verrouillage vers la droite jusqu’à ce que l’axe de verrouillage s’engage.
4. Abaisser complètement la plate-forme au moyen du bouton d’abaissement (LOWER) des commandes du
châssis.
A V E R T I S S E M E N T ! !
Ne jamais travailler sur le système d’élévation ou à sa proximité pendant que
la plate-forme est élevée, sans tout d’abord le bloquer.
NE PAS se tenir à proximité du système d’élévation pendant le déploiement
ou le repli de la barre de verrouillage.
NE PAS bloquer le système d’élévation lorsqu’une charge se trouve sur la
plate-forme.
XRT27
XRT33

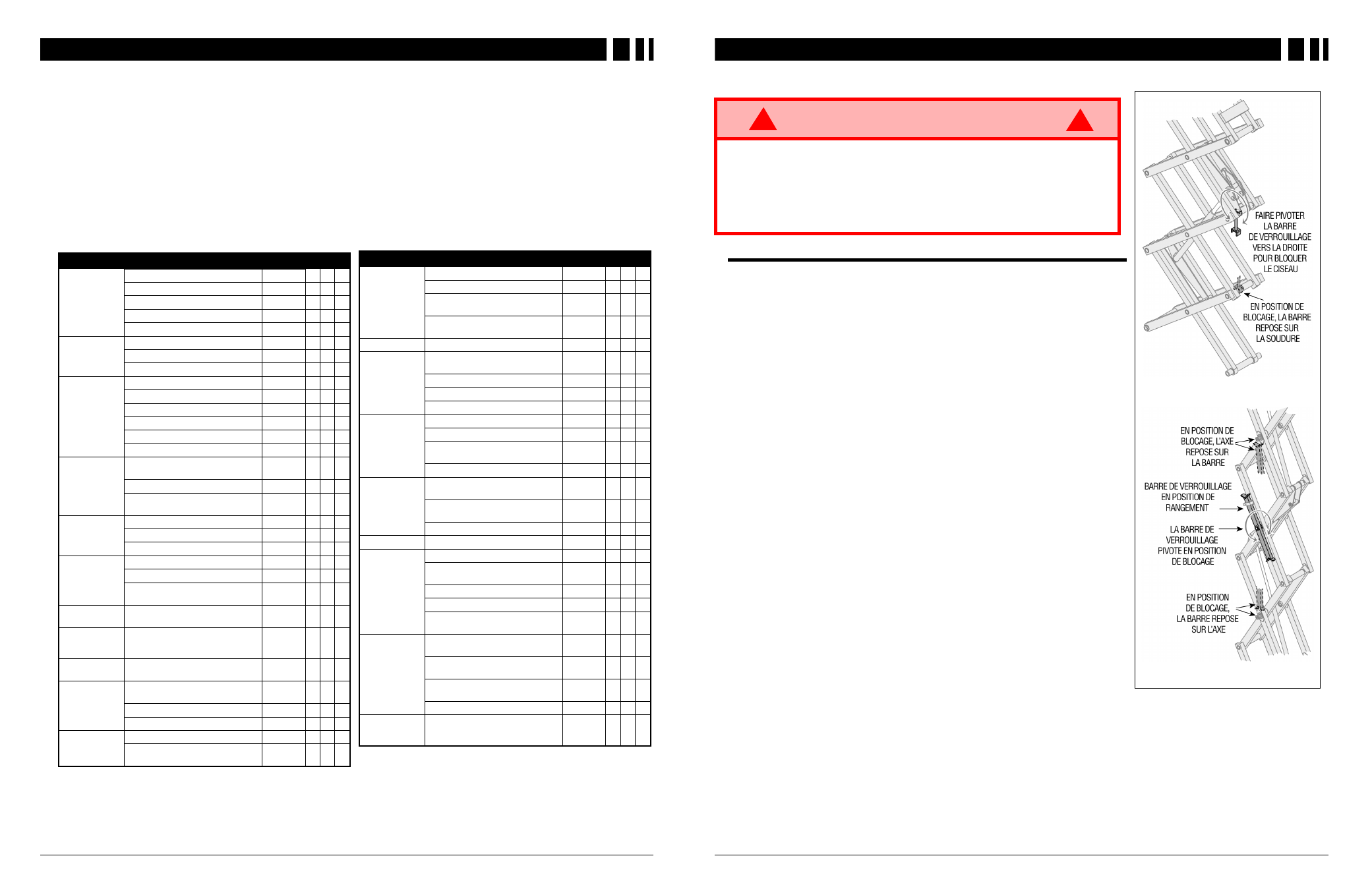

Figure 21 : Blocage du système
d’élévation
