28 Plate-forme élévatrice XRT
T
RANSPORT DE LA PLATE
-
FORME ÉLÉVATRICE
P
AR GRUE
1. Fixer les sangles uniquement aux étriers de levage.
P AR CAMION
1. Manœuvrer la plate-forme élévatrice en position de
transport et bloquer les roues. La plate-forme doit être
complètement abaissée pour le transport.
2. Arrimer la plate-forme sur le véhicule de transport au
moyen de chaînes ou sangles d’une capacité de charge
suffisante, fixées aux points d’arrimage avant et arrière,
des deux côtés du châssis.
A T T E N T I O N ! !
Un serrage excessif des chaînes ou des sangles dans les anneaux
d’arrimage peut endommager la plate-forme élévatrice.
Anneaux
d’arrimage avant
Anneaux
de levage
Anneaux d’arrimage/levage arrière

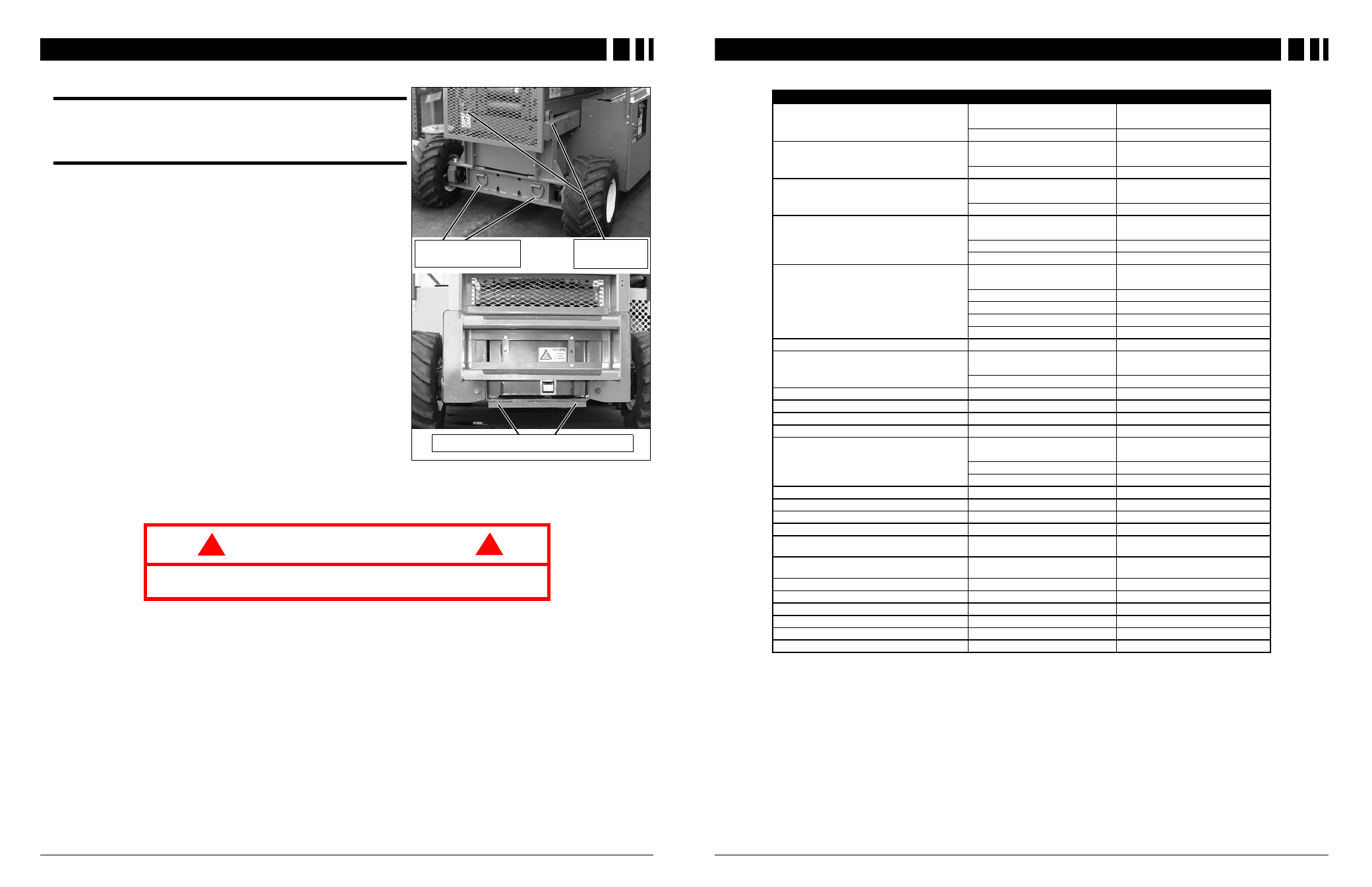

Figure 20 : Transport de la plate-forme
élévatrice
49 XRT-Arbeitsbühne
T
ECHNISCHE DATEN
Änderung technischer Daten ohne vorherige Mitteilung vorbehalten.
Entspricht oder übertrifft alle Forderungen der gültigen CE- und GS-Maschinenvorschriften.
GEGENSTAND XRT27 XRT33
Arbeitsbühnenabmessungen (außen)
Standard 1,47 m x 2,3 m [58 in. x 90,5 in.] 1,47 m x 2,3 m [58 in. x 90,5 in.]
Ausfahrbarer Arbeitsbühnenboden ausgefahren 1,47 m x 3,33 m [58 in. x 131 in.] 1,47 m x 3,33 m [58 in. x 131 in.]
Max. Arbeitsbühnen-Tragfähigkeit
Standard 567 kg [1250 lbs.] 454 kg [1000 lbs.]
Auf Verlängerung 113 kg [250 lbs.] 113 kg [250 lbs.]
Max. Personenzahl
Standard 4 Personen 3 Personen
Auf Verlängerung 1 Person 1 Person
Höhe
Arbeitshöhe 10,2 m [33 ft.] 12,1 m [39 ft.]
Max. Arbeitsbühnenhöhe 8,2 m [27 ft.] 10,1 m [33 ft.]
Max. Fahrhöhe 8,2 m [27 ft.] 10,1 m [33 ft.]
Abmessungen
Gewicht, Standard 3175 kg [7000 lbs.] 3704 kg [8167 lbs.]
Gesamtbreite 1,75 m [69 in.] 1,75 m [69 in.]
Gesamthöhe (Geländer aufrecht) 2,5 m [98,5] 2,7 m [105 in.]
Gesamthöhe (Geländer umgeklappt) 1,8 m [69,5 in.] 1,9 m [76 in.]
Gesamtlänge, Standard 2,72 m [106 in.] 2,72 m [106 in.]
Fahrbare Höhe 8,2 m [27 ft.] 11,1 m [33 ft.]
Fahrgeschwindigkeit
Arbeitsbühne gesenkt 0 bis 6,4 km/h [0 bis 4 mph] 0 bis 6,4 km/h [0 bis 4 mph]
Arbeitsbühne gehoben 0 bis 0,8 km/h [0 bis 0,5 mph] 0 bis 0,8 km/h [0 bis 0,5 mph]
Systemspannung 12 24 V Gleichstrom 12 V Gleichstrom
Kraftstoffbehälter-Fassungsvermögen 74 L [16,25 US-gal.] 74 L [16,25 US-gal.]
Füllmenge, Hydrauliktank 74 L [16,25 US-gal.] 74 L [16,25 US-gal.]
Max. Hydrauliksystemdruck 220,7 bar [3200 psi] 220,7 bar [3200 psi]
Hydraulikflüssigkeit
Normalbetrieb: über 0 °C [32 °F] ISO-Nr. 46 ISO-Nr. 46
Betrieb bei tiefen Temperaturen: unter 0 °C [32 °F] ISO-Nr. 32 ISO-Nr. 32
Unter -17 °C [0 °F] ISO-Nr. 15 ISO-Nr. 15
Hubsystem Ein einstufiger Hubzylinder Zwei einstufige Hubzylinder
Hubgeschwindigkeit Heben 35 s/Senken 31 s Heben 30 s/Senken 31 s
Antrieb Diesel – Kubota D905E Diesel – Kubota D905E
Fahrantrieb – Proportional Vier hydraulische Radnabenmotoren Vier hydraulische Radnabenmotoren
Reifen
26 x 12-10 ply, mit Polyschaum
ausgeschäumt
26 x 12-10 ply, mit Polyschaum
ausgeschäumt
Feststellbremsen
Federbetätigt, hydraulische Freigabe,
Mehrscheiben
Federbetätigt, hydraulische Freigabe,
Mehrscheiben
Wendekreisradius (innen) 1,7 m [68 in.] 1,7 m [68 in.]
Maximale Steigfähigkeit 21,9° [40 %] 19,2° [35 %]
Bodenfreiheit 194 mm [7,6 in.] 194 mm [7,6 in.]
Radstand 2 m [78,74 in.] 2 m [78,74 in.]
Schutzgeländer 1,1 m [44 in.] hoch, heruntergeklappt 1,1 m [44 in.] hoch, heruntergeklappt
Fußleiste 152 mm [6 in.] Hoch 152 mm [6 in.] Hoch
