32 Plate-forme élévatrice XRT
L
ISTE DE CONTRÔLE DES ENTRETIENS PRÉVENTIFS
L ÉGENDE DES ENTRETIENS PRÉVENTIFS
P ÉRIODICITÉ
Quot. = Chaque quart de travail ou chaque jour
50h/30j = toutes les 50 heures ou tous les mois
(30 jours)
250h/6m = toutes les 250 heures ou tous les 6 mois
1000h/2a = toutes les 1000 heures ou tous les 2 ans
O = Oui/Acceptable
N = Non/Non acceptable
R = Réparé/Acceptable
R APPORT D ’ ENTRETIEN PRÉVENTIF
Date : ___________________________________
Propriétaire : ______________________________
N o de modèle : ____________________________
N o de série : ______________________________
Nom du technicien : ________________________
Périodicité d’entretien : ______________________
ÉLÉMENT
COMPOSANT
VÉRIFICATION OU ENTRETIEN À EFFECTUER PÉRIODICITÉ O N R
Batterie Vérifier le niveau d’électrolyte. Quot.
Vérifier la gravité spécifique. 6m
Nettoyer l’extérieur. 6m
Vérifier l’état des câbles de batterie. Quot.
Nettoyer les bornes. 6m
Huile et filtre
moteur Vérifier le niveau et l’état. Quot.
Vérifier s’il y a des fuites. Quot.
Changer le filtre à huile. 250h
Circuit
carburant Vérifier le niveau de carburant. Quot.
Vérifier s’il y a des fuites. Quot.
Remplacer le filtre à carburant. 6m
Vérifier le filtre à air. Quot.
Remplacer l’élément de filtre à air
(diesel).
Annuel
Vérifier la tubulure d’admission d’air
(diesel).
6m
Liquide de
refroidissement Vérifier le niveau (moteur froid). Quot.
Remplacer le liquide de
refroidissement.
2a
Vérifier les flexibles et colliers. 6m
Huile
hydraulique Vérifier le niveau de l’huile. Quot.
Changer le filtre. 6m
Vidanger et remplacer l’huile. 2a
Circuit
hydraulique Vérifier s’il y a des fuites. Quot.
Vérifier le branchement des tuyaux
flexibles.
30j
Vérifier l’usure extérieure des tuyaux
flexibles.
30j
Système
hydraulique de
secours Faire fonctionner la vanne
d’abaissement d’urgence et vérifier
son bon fonctionnement.
Quot.
Commandes de
la plate-forme Vérifier le fonctionnement de
l’interrupteur.
Quot.
Câble de
commande Vérifier l’extérieur du câble et
rechercher tout pincement, pliure ou
usure.
Quot.
Pont et
garde-corps de
la plate-forme Vérifier le serrage des pièces de
fixation.
6m
Vérifier si les soudures sont
fissurées.
Quot.
Vérifier l’état du pont. Quot.
Pneus Vérifier le bon état. Quot.
Vérifier les écrous d’étrier 123 N·m
(serrage à 90 lb-pi).
6m
Pompe
hydraulique Bien essuyer. 30j
Vérifier s’il y a des fuites aux surfaces
de contact.
30j
Vérifier s’il y a des fuites aux
raccords.
Quot.
Vérifier le serrage des boulons de
fixation.
6m
Moteurs Vérifier le fonctionnement et
s’assurer de l’absence de fuites.
Quot.
Système de
direction Vérifier le serrage du matériel et des
raccordements.
6m
Graisser les axes de pivot. 30j
Huiler les axes de fusées. 30j
Vérifier s’il y a des fuites au vérin de
direction.
30j
Dispositif
d’élévation Vérifier si la structure présente des
fissures.
Quot.
Vérifier l’usure des pièces aux points
d’articulation.
6m
Vérifier le serrage des boulons du
pivot de la goupille de fixation.
6m
Vérifier que les arbres d’élévation
sont bien droits.
6m
Châssis Vérifier que les tuyaux flexibles ne
sont pas pincés et n’ont pas de point
de frottement.
Quot.
Vérifier le serrage des fixations des
composants.
6m
Vérifier si les soudures sont
fissurées.
Quot.
Détecteur
d’inclinaison
Vérifier le fonctionnement. 6m
Vérin de levage Vérifier l’usure de la tige de vérin. 30j
Vérifier le serrage des boulons du
pivot de la goupille de fixation.
6m
Vérifier s’il y a des fuites aux joints. 30j
Vérifier l’usure des pièces aux points
d’articulation.
6m
Vérifier le serrage des
raccordements.
6m
Ensemble de la
machine Contrôler tout dommage dы а une
collision et le réparer.
Quot.
Vérifier le serrage des pièces de
fixation.
6m
Vérifier s’il y a signe de corrosion;
décaper et repeindre.
6m
Lubrifier. 30j
Autocollants Vérifier que les autocollants ne sont
pas décollés, manquants ou illisibles.
Remplacer au besoin.
Quot.
ÉLÉMENT
COMPOSANT
VÉRIFICATION OU ENTRETIEN À EFFECTUER PÉRIODICITÉ O N R
45 XRT-Arbeitsbühne
W
ARTUNG
B
LOCKIEREN DES
H
UBGESTELLS
E INSETZEN DER STÜTZSTREBE
1. Arbeitsbühne auf festem, ebenem Boden parken.
2. Den Notausschalter des Fahrgestells in die Position „Ein“ (ON)
ziehen.
3. Den Notausschalter der Arbeitsbühne in die Position „Ein“ (ON)
ziehen.
4. Den Zündschlüssel zur Steuerung der Arbeitsbühne auf „Ein“
(ON) drehen.
5. Den Schalter Arbeitsbühne/Fahrwerk auf „Fahrwerk“ (CHASSIS)
drehen.
6. Den Taster START gedrückt halten, um den Motor anzulassen.
Den Taster loslassen, sobald der Motor anspringt.
7. Den Taster „Gas“ (THROTTLE) drücken, danach den Taster
„Anheben“ (RAISE) drücken, um die Arbeitsbühne so weit anzu-
heben, dass die Scherenstütze in die vertikale Stellung
geschwenkt werden kann.
8. XRT27 – Die Scherenstütze an der Rückseite der Maschine aus
ihrer Transportposition herausnehmen. Zunächst nach oben und
außen, dann nach unten schwenken, bis sie an der Stelle, wo sie
eingelegt werden soll, senkrecht nach unten hängt.
9. XRT33 – Sicherungsbolzen der Scherenstütze von der linken
Maschinenseite aus herausziehen. Die Scherenstütze nach links
drehen, bis sie vertikal steht.
10. Die Arbeitsbühne durch Drücken des Tasters „Absenken“
(LOWER) an der Fahrwerksteuerung langsam absenken, bis die
Scherenstütze die Arbeitsbühne hält.
E NTFERNEN DER STÜTZE
1. Mit der Fahrwerksteuerung die Arbeitsbühne langsam anheben, bis die Scherenstütze freigegeben ist.
2. XRT27 – Scherenstütze nach außen und oben über ihren Anbringungspunkt schwenken, bis sie sich in
Transportstellung befindet.
3. XRT33 – Scherenstütze nach rechts schwenken, bis der Sperrbolzen einrastet.
4. Die Arbeitsbühne durch Drücken des Tasters „Absenken“ (LOWER) an der Fahrwerksteuerung vollständig
herunterfahren.
W A R N U N G ! !
Niemals Wartungsarbeiten an dem ausgefahrenen Hubgestell durchführen,
wenn die Arbeitsbühne ausgefahren, aber nicht blockiert ist.
NIEMALS im Bereich des Hubgestells stehen, während die Stützstrebe
eingesetzt oder verstaut wird.
Hubgestell NIEMALS blockieren, wenn die Arbeitsbühne belastet ist.

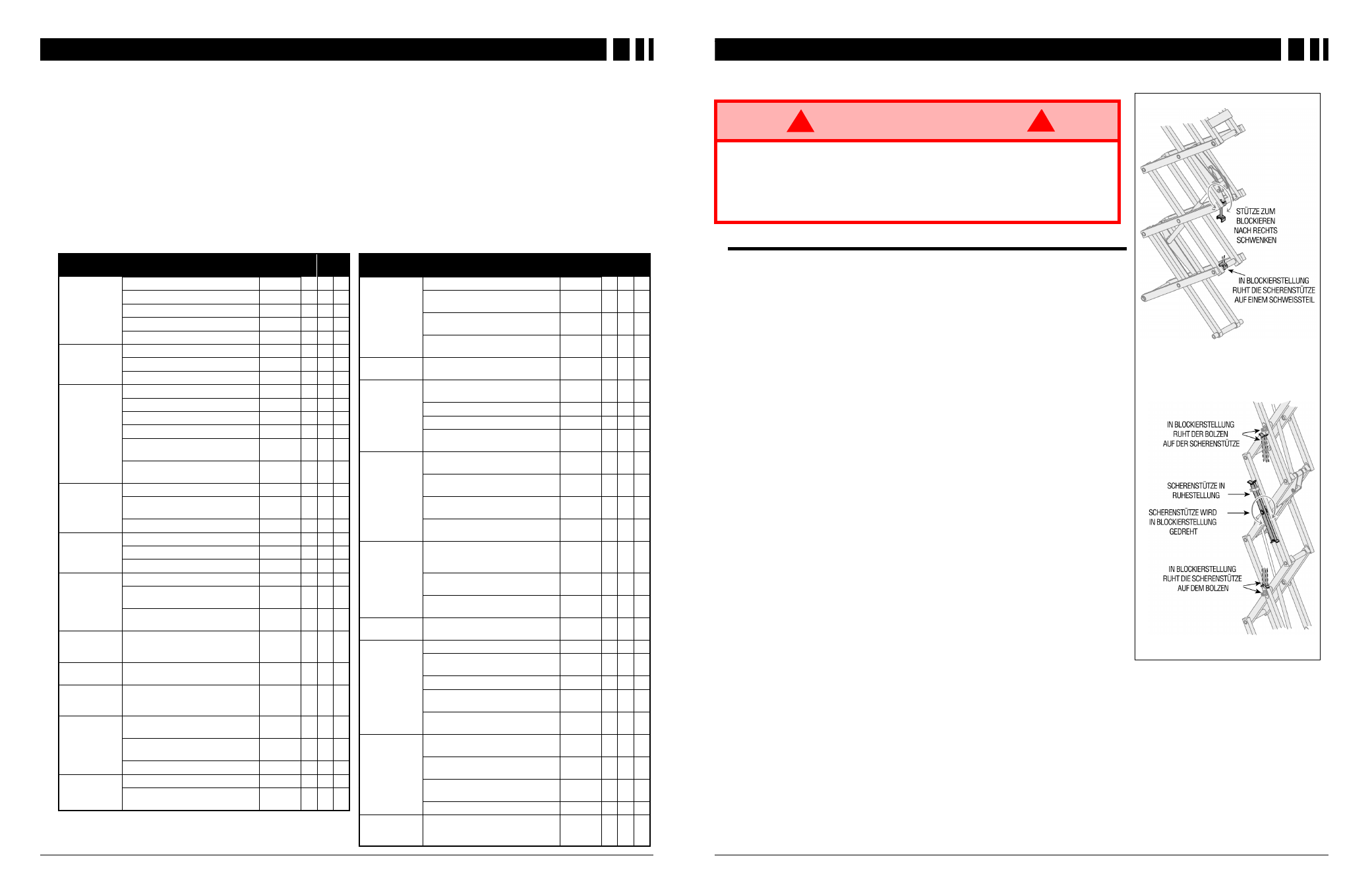

XRT27
XRT33
Abbildung 10: Blockieren des
Hubgestells
