22 Plate-forme élévatrice XRT
C OMMANDES DE LA PLATE - FORME
23. Mettre le sélecteur châssis/plate-forme du
châssis en position plate-forme (PLATFORM).
24. Vérifier que le parcours est exempt de tout obsta-
cle (personnes, objets, trous, dénivellations,
bosses et débris), que le terrain est plat et peut
supporter la charge des roues.
25. Monter sur la plate-forme et fermer correctement
l’entrée.
26. Mettre le commutateur à clé des commandes de
la plate-forme en position de marche (ON).
NOTA : Si le moteur est froid, appuyer sur le bouton de
BOUGIES INCANDESCENTES et le maintenir enfoncé
pendant 6 secondes pour activer les bougies.
27. Tourner le commutateur à clé des commandes de
la plate-forme à fond vers la droite pour lancer le
moteur et relâcher la clé dès qu’il a démarré.
28. Tourner le sélecteur de levage/conduite sur la
position conduite (DRIVE).
NOTA : Le sélecteur de gamme de vitesse présente trois
positions : haute vitesse (HIGH SPEED), vitesse
moyenne (MID SPEED) et couple élevée (HIGH
TORQUE). Effectuer l’étape 29 pour chaque gamme
de vitesses.
29. Engager le bouton de sûreté et actionner le levier
EN AVANT et EN ARRIÈRE pour vérifier le con-
trôle de la vitesse.
30. Pousser le bouton de commande de direction à
DROITE puis à GAUCHE pour vérifier la com-
mande de la direction.
31. Tourner le sélecteur de levage/conduite sur
levage (LIFT).
32. Engager le bouton de sûreté et pousser le levier de commande vers l’avant pour vérifier le fonctionnement
des commandes de relevage de la plate-forme. Élever la plate-forme au maximum.
33. Tirer le levier de commande vers l’arrière. La plate-forme doit descendre et une alarme sonore d’abaisse-
ment doit retentir.
34. Abaisser complètement la plate-forme.
35. Appuyer sur le bouton d’arrêt d’urgence (EMERGENCY STOP) de la plate-forme pour en vérifier le bon
fonctionnement. Toutes les fonctions de la machine doivent être désactivées.
36. Mettre le commutateur à clé des commandes de la plate-forme en position d’arrêt (OFF).
37. Mettre le bouton d’arrêt d’urgence (EMERGENCY STOP) du châssis en position désactivée (OFF).
38. Mettre le bouton d’arrêt d’urgence (EMERGENCY STOP) de la plate-forme en position désactivée (OFF).
Sélecteur de
gamme de vitesse
Commutateur de
verrouillage
Bouton de
démarreur
BOUGIE
Levier de
commande
proportionnelle
ARRÊT
D’URGENCE
Sélecteur de
gamme de vitesse
Sélecteur de
LEVAGE/
CONDUITE
Commutateur
de direction

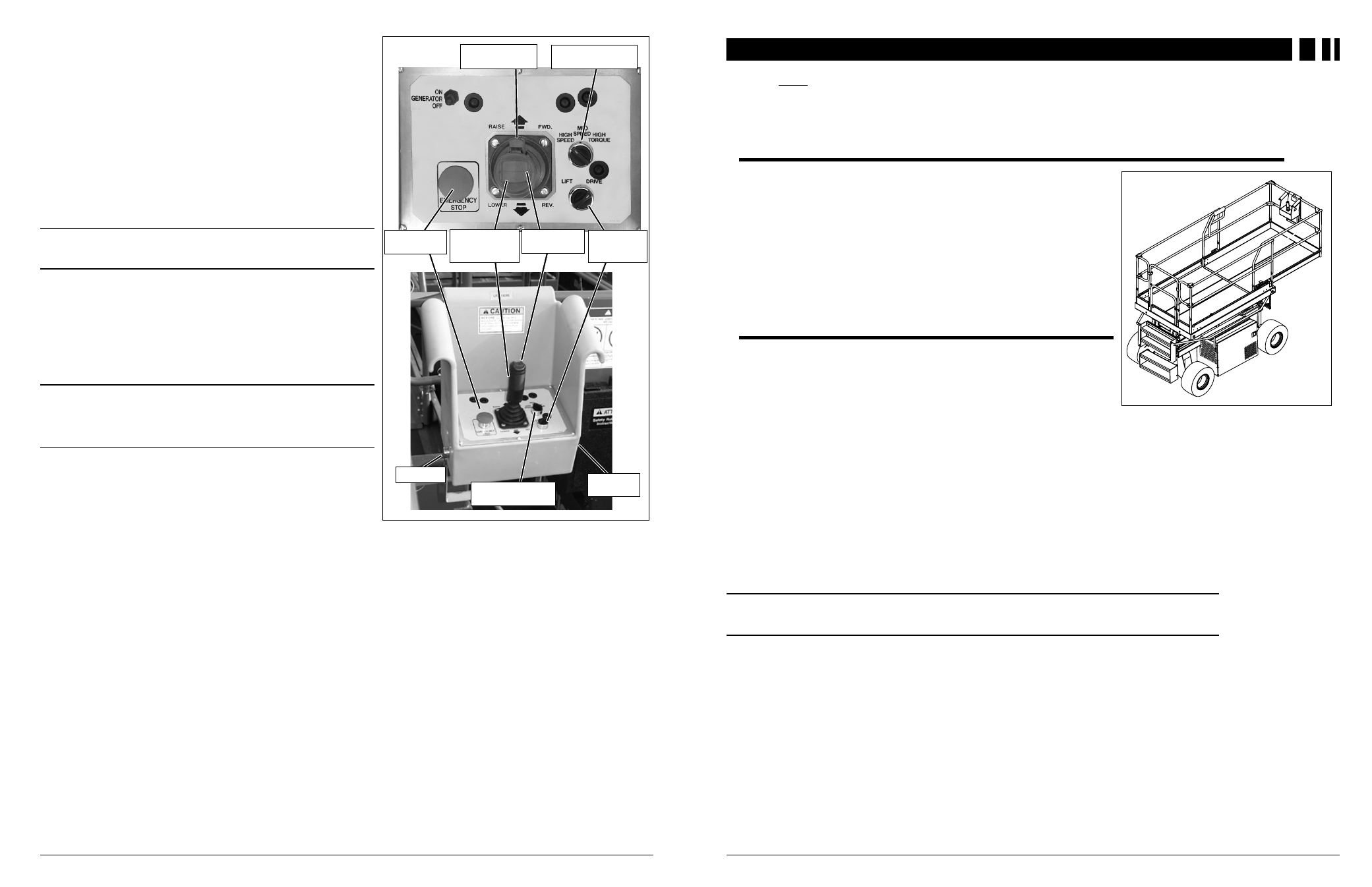

Figure 14 : Commandes de la plate-forme
55 Plataforma de trabajo XRT
O
PERACIÓN
Antes de hacer funcionar la plataforma de trabajo, asegurarse que ha sido completada la inspección de seguridad
previa a la operación y que cualquier deficiencia ha sido corregida. Nunca operar una máquina dañada o con
funcionamiento defectuoso. El operario debe haber sido debidamente aleccionado sobre el funcionamiento de
esta máquina, y debe leer, entender completamente y seguir este Manual del operario y la normativa/disposicio-
nes locales en materia de seguridad personal.
E XTENSIÓN DE LA PLATAFORMA
1. Subir a la plataforma y cerrar la entrada debidamente.
2. Pisar el pedal situado en la parte trasera de la extensión de
la plataforma. Empujar la extensión de la plataforma hacia
adelante hasta que el pasador enganche en el tope
delantero.
3. Para retraer la extensión de la plataforma, presionar el pedal
y tirar de la extensión de la plataforma hacia la parte trasera
de la máquina hasta que el pasador enganche en el tope
trasero.
D ESPLAZAMIENTO CON LA PLATAFORMA DESCENDIDA
1. Comprobar que en el recorrido no haya obstáculos
(personas, obstrucciones, agujeros, bajadas escarpadas,
abultamientos y desechos), que esté nivelado y que pueda
soportar la carga de las ruedas.
2. Girar el interruptor plataforma/chasis a plataforma
(PLATFORM).
3. Tirar del interruptor de parada de emergencia (EMERGENCY STOP) del chasis a la posición encendido
(ON).
4. Subir a la plataforma y cerrar la entrada debidamente.
5. Comprobar las distancias de seguridad arriba, abajo y a los lados de la plataforma de trabajo.
6. Tirar del interruptor de parada de emergencia (EMERGENCY STOP) de la plataforma hacia la posición
encendido (ON).
7. Girar el interruptor de llave de contacto de los controles de la plataforma completamente en el sentido
horario a la posición de encendido (ON).
NOTA: Si el motor está frío, pulsar y mantener pulsado el botón de las bujías incandescentes
(GLOW PLUG) durante 6 segundos, antes de que el motor active las bujías
incandescentes.
8. Girar la llave de contacto de los controles de la plataforma completamente en el sentido horario para arran-
car el motor y soltar la llave cuando éste haya arrancado.
9. Girar el interruptor elevar/conducir a la posición conducir (DRIVE).
10. Fijar el interruptor selector del rango de velocidad en la posición de velocidad media (MID SPEED).
11. Accionar el interruptor de enclavamiento y mover la palanca de control a la posición adelante (FORWARD)
o marcha atrás (REVERSE) para desplazarse en la dirección deseada. La velocidad de la máquina variará
dependiendo de la distancia que se mueva el control de mando de la posición central.
12. Girar el interruptor selector del rango de velocidad a la posición de velocidad alta (HIGH SPEED) para des-
plazarse sobre superficies niveladas.
13. Girar el interruptor selector del rango de velocidad a la posición de velocidad media (MID SPEED) para
ascender por lugares inclinados o desplazarse por áreas estrechas.
14. Girar el interruptor selector del rango de velocidad a la posición par alto (HIGH TORQUE) para desplazarse
por áreas muy inclinados o con barro donde sea necesario disponer de mayor potencia.
Figura 15: Extensión de la plataforma
