12 XRT Work Platform
T
RANSPORTING THE
W
ORK
P
LATFORM
B
Y
C
RANE
1. Secure straps to Lifting Lugs only.
B
Y
T
RUCK
1. Maneuver the work platform into transport position and
chock the wheels. The platform must be in the fully
lowered position for transport.
2. Secure the work platform to the transport vehicle with
chains or straps of adequate load capacity attached to
the front and rear Tie Downs on both sides of the
chassis.
C A U T I O N ! !
Overtightening of chains or straps through Tie Down lugs may result in
damage to the work platform.
Front Tie Downs Lifting Lugs
Rear Tie Downs / Lifting Lugs

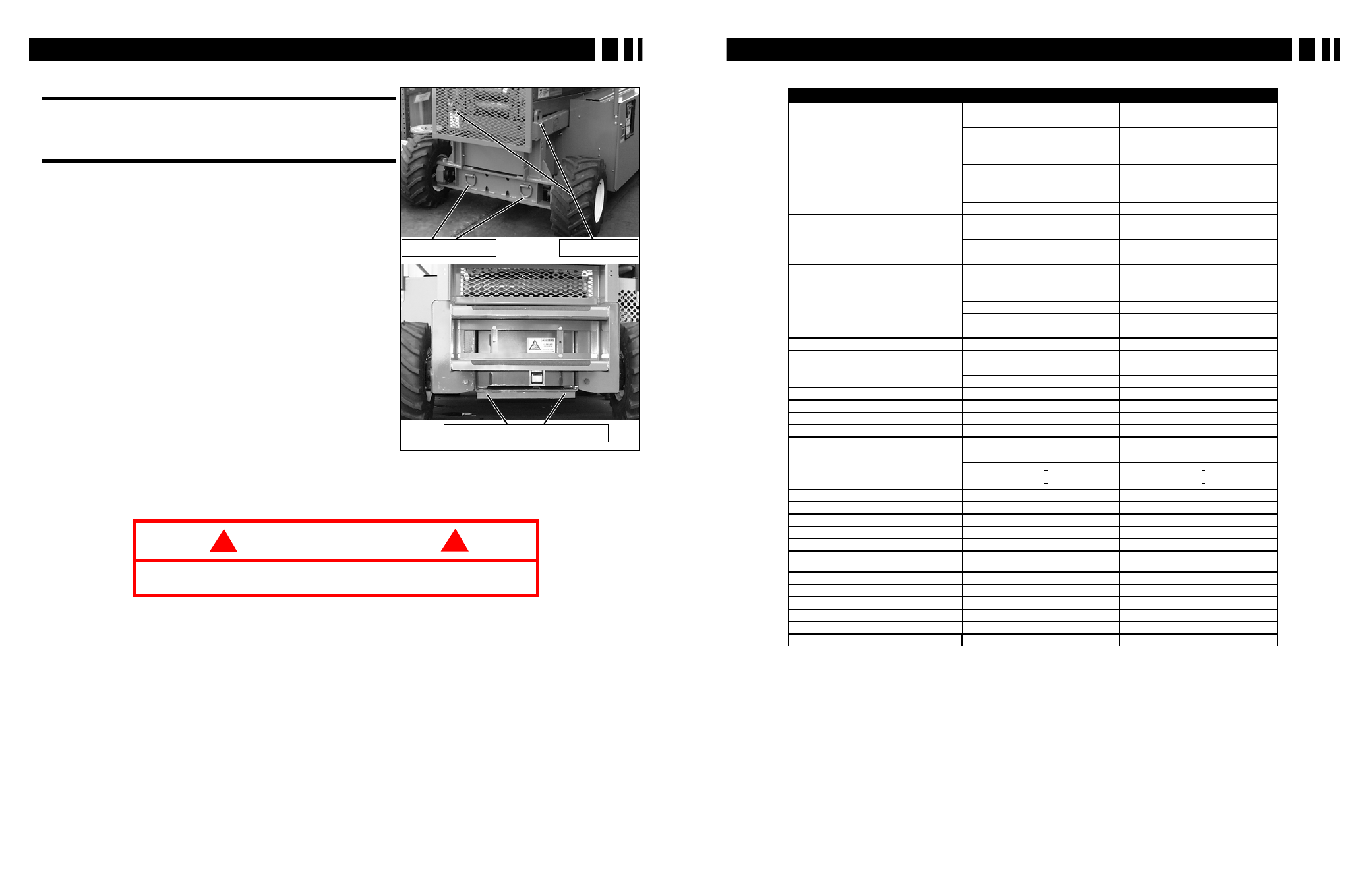

Figure 9: Transporting the Work Platform
65 Plataforma de trabajo XRT
E
SPECIFICACIONES
Especificaciones sujetas a modificación sin aviso previo.
Cumple o supera todos los requisitos de las directivas de maquinaria aplicables de la CE y GS.
ELEMENTO XRT27 XRT33
Tamaño de la plataforma (exterior)
Estándar 1,47 m x 2,3 m [58 pulg. x 90,5 pulg.] 1,47 m x 2,3 m [58 pulg. x 90,5 pulg.]
Compartimento deslizante extendido 1,47 m x 3,33 m [58 pulg. x 131 pulg.] 1,47 m x 3,33 m [58 pulg. x 131 pulg.]
Capacidad máxima de la plataforma
Estándar 567 kg [1250 lbs.] 454 kg [1000 lbs.]
sobre la extensión 113 kg [250 lbs.] 113 kg [250 lbs.]
N o máximo de ocupantes
Estándar 4 personas 3 personas
sobre la extensión 1 persona 1 persona
Altura
Altura de trabajo 10,2 m [33 pies] 12,1 m [39 pies]
Altura máxima de la plataforma 8,2 m [27 pies] 10,1 m [33 pies]
Altura máxima de conducción 8,2 m [27 pies] 10,1 m [33 pies]
Dimensiones
Peso, estándar 3175 kg [7000 lbs.] 3704 kg [8167 lbs.]
Ancho total 1,75 m [69 pulg.] 1,75 m [69 pulg.]
Altura total (raíles levantados) 2,5 m [98,5 pulg.] 2,7 m [105 pulg.]
Altura total (raíles plegados) 1,8 m [69,5 pulg.] 1,9 m [76 pulg.]
Longitud total, estándar 2,72 m [106 pulg.] 2,72 m [106 pulg.]
Altura en conducción 8,2 m [27 pies] 11,1 m [33 pies]
Velocidad de conducción
Plataforma descendida 0 a 6,4 km/h [0 a 4 mph] 0 a 6,4 km/h [0 a 4 mph]
Plataforma elevada 0 a 0,8 km/h [0 a 0,5 mph] 0 a 0,8 km/h [0 a 0,5 mph]
Voltaje del sistema 12 V CC 12 V CC
Capacidad del depósito de combustible 74 L [16,25 galones EE.UU.] 74 L [16,25 galones EE.UU.]
Capacidad del depósito hidráulico 74 L [16,25 galones EE.UU.] 74 L [16,25 galones EE.UU.]
Presión hidráulica máxima del sistema 220,7 bar [3200 psi] 220,7 bar [3200 psi]
Fluido hidráulico
Utilización normal: superior a 0 °C [32 °F] ISO N o 46 ISO N o 46
Utilización temp. baja: inferior a 0 °C [32 °F] ISO N o 32 ISO N o 32
Inferior a -17 °C [0 °F] ISO N o 15 ISO N o 15
Sistema de elevación Cilindro de elevación de una sola fase Cilindros de elevación de dos fases
Velocidad de elevación Elevar, 35 s / Bajar, 31 s Elevar, 30 s / Bajar, 31 s
Fuente de potencia Diesel – Kubota D905E Diesel – Kubota D905E
Control de conducción – proporcional Motores hidráulicos de cuatro ruedas Motores hidráulicos de cuatro ruedas
Neumáticos 26 x 12-10 capas, rellenos de poliespuma 26 x 12-10 capas, rellenos de poliespuma
Frenos de estacionamiento
Retorno de muelle, liberación hidráulica,
disco múltiple
Retorno de muelle, liberación hidráulica,
disco múltiple
Radio de giro (interior) 1,7 m [68 pulg.] 1,7 m [68 pulg.]
Grado máximo 21,9° [40%] 19,2° [35%]
Altura desde suelo 194 mm [7,6 pulg.] 194 mm [7,6 pulg.]
Distancia entre ejes 2 m [78,74 pulg.] 2 m [78,74 pulg.]
Barandillas 1,1 m [44 pulg.] alto, pliegue 1,1 m [44 pulg.] alto, pliegue
Medida interior 152 mm [6 pulg.] alto 152 mm [6 pulg.] alto
