Plataforma de trabajo XRT
D
IRECCIÓN
1. Girar el interruptor elevar/conducir a la posición conducir (DRIVE).
2. Accionar el interruptor de enclavamiento, empujar el interruptor de dirección hacia la DERECHA o la
IZQUIERDA para girar las ruedas en la dirección deseada. Observar los neumáticos mientras se trabaja con
la máquina para garantizar la dirección adecuada.
NOTA:
La dirección no es autocentrante. Las ruedas deben enderezarse nuevamente usando
el interruptor de dirección.
E
LEVACIÓN
DE
LA
PLATAFORMA
1. Seleccionar una superficie firme y nivelada.
2. Girar el interruptor elevar/conducir a elevar (LIFT).
3. Activar el interruptor de enclavamiento y pulsar la palanca de control de avance.
4. Si la máquina no está nivelada sonará la alarma de inclinación y la máquina no se elevará ni desplazará. Si
suena la alarma de inclinación, debe descenderse la plataforma y debe desplazarse la máquina a un
lugar firme y nivelado, antes de intentar elevar de nuevo la plataforma.
D
ESPLAZAMIENTO
CON
LA
PLATAFORMA
DE
TRABAJO
ELEVADA
NOTA:
La máquina se desplazará a una velocidad reducida cuando la plataforma de trabajo
está en la posición elevada.
1. Comprobar que en el recorrido no haya obstáculos (personas, obstrucciones, agujeros, bajadas escarpa-
das, abultamientos y desechos), que esté nivelado y que pueda soportar la carga de las ruedas.
2. Comprobar las distancias de seguridad arriba, abajo y a los lados de la plataforma de trabajo.
3. Girar el interruptor conducir/elevar a la posición conducir (DRIVE).
4. Accionar el interruptor de enclavamiento y mover la palanca de control a la posición adelante (FORWARD)
o marcha atrás (REVERSE) para desplazarse en la dirección deseada. La velocidad de la máquina variará
dependiendo de la distancia que se mueva el control de mando de la posición central.
5. Si la máquina no está nivelada sonará la alarma de inclinación y la máquina no se elevará ni desplazará. Si
suena la alarma de inclinación, debe descenderse la plataforma y debe desplazarse la máquina a un
lugar firme y nivelado, antes de intentar elevar de nuevo la plataforma.
D
ESCENSO
DE
LA
PLATAFORMA
1. Girar el interruptor elevar/conducir a elevar (LIFT).
2. Accionar el interruptor de enclavamiento y tirar hacia atrás de la palanca de control para descender la
plataforma.
21
Plate-forme élévatrice XRT
A
BAISSEMENT
D
’
URGENCE
22. Vérifier le fonctionnement du système d’abaissement
d’urgence.
A. XRT27 – La vanne d’abaissement d’urgence se trouve
dans le module de commande, au-dessus du réservoir de
carburant. Elle est accessible par le trou de remplissage de
carburant du couvercle du module de commande.
a. Tirer et maintenir le bouton pour ouvrir la vanne
d’abaissement d’urgence.
b. Pour la refermer, relâcher le bouton. La plate-forme ne
peut pas être élevée si la vanne d’abaissement
d’urgence est ouverte.
B. XRT33 – La vanne d’abaissement d’urgence se trouve
dans le module de commande, à côté du réservoir d’huile
hydraulique.
a. Ouvrir le couvercle du module de commande.
b. Maintenir la vanne de commande en position fermée et
faire monter la pression pour ouvrir les vannes de
maintien des vérins.
c. Une fois la plate-forme complètement abaissée, relâ-
cher la vanne de commande pour fermer les vannes de
maintien.
d. Refermer le couvercle du module de commande.
BOUTON
D’ABAISSEMENT
D’URGENCE
XRT27
XRT33
LEVIER DE
POMPE
VANNE DE
COMMANDE

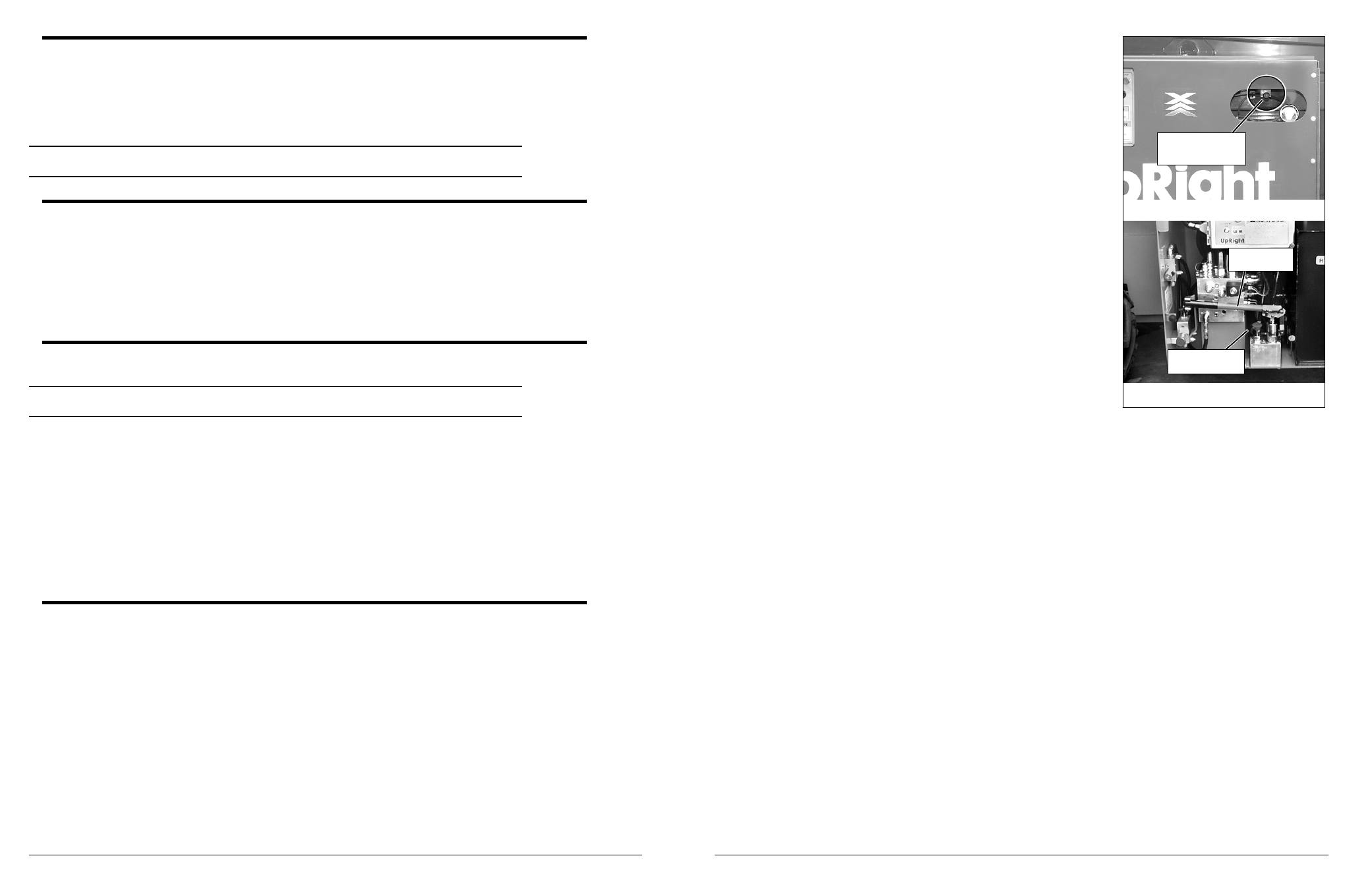

Figure 13 : Vanne d’abaissement
d’urgence
