20 Plate-forme élévatrice XRT
C OMMANDES DU CHÂSSIS
11. Tirer le bouton d’arrêt d’urgence (EMER-
GENCY STOP) du châssis en position
activée (ON).
12. Tirer le bouton d’arrêt d’urgence (EMER-
GENCY STOP) de la plate-forme en posi-
tion activée (ON).
13. Tourner le commutateur à clé de la
plate-forme en position de marche (ON).
14. Régler le sélecteur de châssis/plate-forme
à la position châssis (CHASSIS).
NOTA : Si le moteur est froid, appuyer sur le bouton de
PRÉCHAUFFAGE et le maintenir enfoncé
pendant 6 secondes pour activer les bougies
incandescentes.
15. Appuyer sur le bouton de démarreur
(START) et le maintenir enfoncé pour lan-
cer le moteur. Relâcher le bouton dès que
le moteur démarre.
16. Enfoncer le bouton d’accélérateur (THROTTLE) et appuyer le bouton de relevage (RAISE) pour élever la
plate-forme jusqu’à ce que la barre de verrouillage du ciseau puisse être mise en position comme décrit à la
page 29.
17. Inspecter le mécanisme élévateur, le vérin de relevage, les câbles et les flexibles, en vue de soudures fissu-
rées, pièces desserrées, fuites hydrauliques, branchements desserrés et fonctionnement irrégulier. Vérifier
qu’aucune pièce n’est lâche ou manquante.
18. Retirer le blocage de ciseau comme décrit à la page 29.
19. Enfoncer le bouton d’accélérateur (THROTTLE) et appuyer le bouton de relevage (RAISE) pour élever la
plate-forme au maximum.
20. Abaisser partiellement la plate-forme au moyen du bouton d’abaissement (LOWER) du châssis pour vérifier
le fonctionnement de l’alarme sonore.
21. Appuyer sur le bouton d’arrêt d’urgence (EMERGENCY STOP) du châssis pour en vérifier le bon fonction-
nement. Toutes les fonctions de la machine doivent être désactivées. Tirer le bouton d’arrêt d’urgence
(EMERGENCY STOP) pour remettre la machine en service.
ARRÊT
D’URGENCE
DÉMARRAGE
PRÉCHAUFFAGE ACCÉLÉRATEUR
ARRÊT
SÉLECTEUR
PLATE-FORME/
CHÂSSIS
LEVAGE
ABAISSEMENT

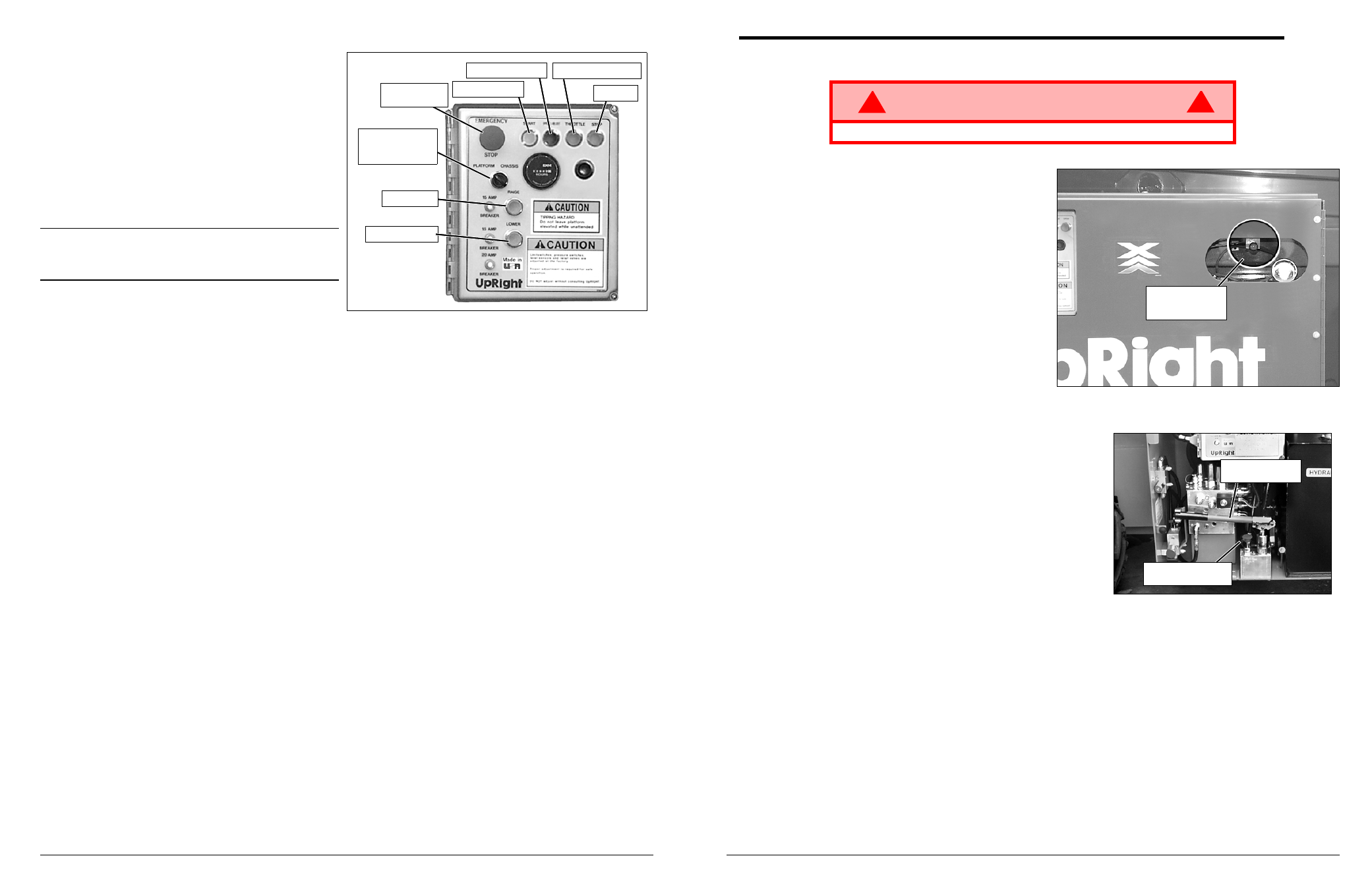

Figure 12 : Commandes du châssis
57 Plataforma de trabajo XRT
D
ESCENSO DE EMERGENCIA
XRT27
La válvula de bajada de emergencia está situada en
el módulo de control, por encima del depósito de
combustible. Se accede a ella a través de la apertura
de llenado de combustible situada en la cubierta del
módulo de control.
1. Abrir la válvula de bajada de emergencia
tirando y sujetando la perilla.
2. Para cerrar, soltar la perilla. La plataforma no
se elevará si la válvula de bajada de emergen-
cia está abierta.
XRT33
La válvula de bajada de emergencia está situada en el módulo
de control, próxima al depósito de aceite hidráulico.
1. Abrir la cubierta del módulo de control.
2. Mantener la válvula de control en la posición de cerrado,
luego bombear presión para liberar las válvulas de reten-
ción de los cilindros.
3. Cuando la plataforma esté totalmente abajo, libere la vál-
vula de control para cerrar las válvulas de retención.
4. Cerrar la cubierta del módulo de control.
¡ A D V E R T E N C I A ! ! !
Si la plataforma no desciende, NUNCA bajarse por el conjunto de elevación.
PERILLA DE
BAJADA DE
EMERGENCIA
Figura 16: Control de la válvula de bajada de
emergencia, XRT27
PALANCA DE LA
BOMBA
VÁLVULA DE
CONTROL
Figura 17: Control de la válvula de bajada
de emergencia, XRT33
