COLLEGAMENTI

PRIMA DELL’USO (COLLEGAMENTI)

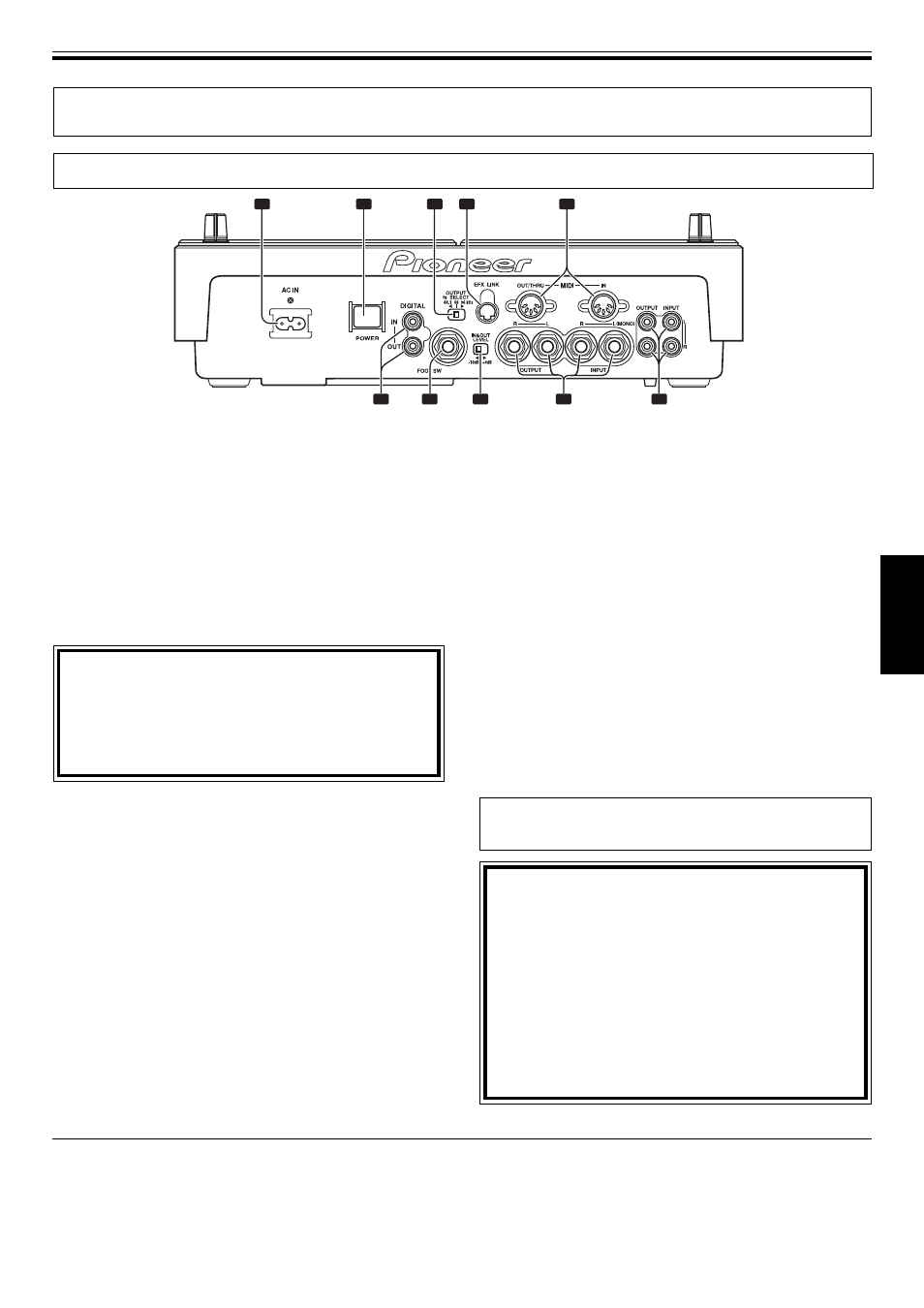

Pannello per i collegamenti

6

7

8

9

10

2

3

4

5

1

1 Presa di alimentazione (AC IN)

Collegare questa presa ad una presa di corrente alternata
facendo uso del cavo di alimentazione in dotazione.

2 Interruttore POWER

3 Interruttore Digital OUTPUT fs SELECT

Da usare per cambiare la frequenza di campionamento
digitale di uscita (fs)(44,1 kHz/48 kHz/96 kHz).

4 Connettore di collegamento di ingresso /uscita

(EFX LINK)

Se il cavo di collegamento digitale accessorio viene usato per
collegare questo connettore ad un mixer DJ DJM-1000 (che
supporti i collegamenti digitali), è possibile fare uso di funzioni
di collegamento digitale, rendendo possibili nuove funzioni.

ATTENZIONE:

Il connettore EFX LINK è disegnato per essere collegato
tramite il cavo di collegamento digitale fornito in
dotazione SOLO a un componente fornito della
funzione di collegamento digitale designata.
L’unità potrebbe venire danneggiata se questo connettore
viene erroneamente collegato a qualsiasi altro computer.

5. Connettori MIDI di ingresso/uscita (MIDI OUT/

THRU, MIDI IN)

Da usare per collegare il realizzatore di effetti ad un
componente MIDI (consultare in proposito pagina 100).

6 Connettori digitali di ingresso/uscita (DIGITAL IN,

DIGITAL OUT)

Da usare per collegare il realizzatore di effetti ad un
componente che possieda connettori di ingresso/uscita
digitali per cavo coassiale.

7 Presa per pedale (FOOT SW)

Può venire collegata ad un interruttore a pedale del tipo
ON/OFF con uno spinotto da 6,3 mm e permettere
l’attivazione e disattivazione di effetti.
Gli interruttori a pedale sono disponibili in vari tipi,
compresi quelli che attivano alla pressione, quelli che
disattivano alla pressione e quelli ON/OFF ad aggancio.

8 Selettore del guadagno di ingresso/uscita

(IN&OUT LEVEL)

Da usare per scegliere il guadagno di ingresso/uscita ( –10
dB /+4 dB).

7 Prima di fare o cambiare i collegamenti, spegnere

l’unità e scollegarne il cavo di alimentazione. Questa
precauzione deve venire presa anche quando si
cambia di posizione l’interruttore IN & OUT LEVEL o
quello DIGITAL fs SELECT.

÷ Se i collegamenti vengono fatti agli ingressi fono ed un

cavo che porta segnale monofonico viene collegato al
terminale L (MONO), il segnale viene mandato sia al canale
L che al canale R.

÷ Fatti tutti i collegamenti, collegare il cavo di alimentazione

ad una presa a muro o ad una presa ausiliaria asservita del
proprio amplificatore.

Consultare in proposito a pagina 100 le
istruzioni sull’uso dei terminali MIDI.

ATTENZIONE:

Non fare collegamenti che possano creare anelli di
segnale, dato che ciò causa oscillazioni nei circuiti
che possono danneggiare i diffusori.

[Esempio di collegamento da non effettuare]

Non collegare l’uscita del mixer DJ al terminale

d’ingresso del realizzatore di effetti e l’uscita del
realizzatore di effetti al terminale d’ingresso dello
stesso mixer.

Non collegare l’uscita SEND del mixer DJ al

terminale d’ingresso del realizzatore di effetti e
l’uscita del realizzatore di effetti al terminale
d’ingresso del mixer DJ (salvo il terminale RETURN).

Posizione di installazione

÷ Evitare l’installazione su amplificatori, vicino a riflettori o altre

sorgenti di calore intenso; l’esposizione prolungata al calore
danneggia il realizzatore di effetti stesso.

÷ Installare quest’unità il più lontano possibile da sintonizzatori e

televisori. Se vicina ad essi, potrebbe interferire con il loro segnale
e causare rumore e il degradarsi dell’immagine.

Pulizia dell’unità

Per pulire l’unità, passarla con un panno soffice e pulito. Per lo sporco
più tenace, inumidire un panno morbido con una soluzione di detergente
neutro (diluito in cinque o sei parti di acqua), strizzarlo bene e passare
l’area da pulire. Asciugare poi l’unità con un panno asciutto. Non usare
mai liquidi volatili come benzene o diluenti, dato che possono
danneggiare quest’unità.

9 Prese audio INPUT/OUTPUT

Usando spinotti da 6,3 mm. Per gli ingressi monoaurali,
collegare il solo canale sinistro L ed il segnale verrà
emesso da ambedue i canali L ed R.
Gli ingressi audio lasciano passare il segnale (lo emettono)
anche se quest’unità è spenta.

10 Prese audio INPUT/OUTPUT

Connettori INPUT/OUTPUT che usano spinotti RCA. Gli
ingressi audio lasciano passare il segnale (lo emettono)
anche se quest’unità è spenta.
