BEDIENUNGSVERFAHREN
BEDIENUNGSVERFAHREN
Einstellen des Eingangspegels
Nehmen Sie die Einstellung des Eingangspegels so vor, dass der
Klang nicht durch Übersteuerung verzerrt wird.
7 Leiten Sie den Eingangsbuchsen Signale zu, und drehen Sie
dann den INPUT LEVEL-Regler, um den Eingangspegel
wunschgemäß einzustellen.
¶ Betätigen Sie die METER MODE-Taste zur Wahl der Stereo-
Pegelanzeige des Eingangssignals (die Anzeigen „INPUT“,
„L“ und „R“ leuchten).
¶ Wenn sich der gewünschte Eingangspegel nur durch
Einstellung des INPUT LEVEL-Reglers auf die Anschlagstellung
[MIN] oder [MAX] erzielen lässt, ändern Sie die Einstellung des
Schalters IN&OUT LEVEL an der Rückwand (–10 dB/+4 dB).
Einstellen des Effekt-Ausgangspegels
Diese Einstellung dient dazu, den Pegel des Effekts zu justieren, der
dem Eingangssignal über Beat- und Digital Jog Break-Effekte
hinzugefügt wird.
7 Leiten Sie den Eingangsbuchsen Signale zu, und drehen
Sie dann den EFFECT OUT LEV.-Regler, um den Effekt-
Ausgangspegel wunschgemäß einzustellen.
¶ Betätigen Sie die METER MODE-Taste zur Wahl der Stereo-
Pegelanzeige des Ausgangssignals (die Anzeigen „OUTPUT“,
„L“ und „R“ leuchten).
¶ Wenn sowohl der BEAT EFFECTS-Hebel als auch der DIGITAL
JOG BREAK-Hebel auf [OFF] eingestellt sind, kann der
Ausgangspegel nicht mit dem EFFECT OUT LEV.-Regler
justiert werden.
Wahl des Signalflusses
Diese Einstellung dient zur Wahl der Reihenfolge, in der die
Signalverarbeitung stattfindet (zuerst Beat-Effekt-Schaltung oder
Digital Jog Break-Schaltung).
7 Verwenden Sie den SIGNAL FLOW-Schalter zur Wahl
der Reihenfolge der Signalverarbeitung wie folgt:
¶ Bei Einstellung auf [JOG=BEAT] erfolgt die Verarbeitung der
Signale zuerst für Digital Jog Break-Effekte, dann für Beat-
Effekte.
¶ Bei Einstellung auf [BEAT=JOG] erfolgt die Verarbeitung der
Signale zuerst für Beat-Effekte, dann für Digital Jog Break-
Effekte.
Wahl der Fußschalter-Funktion
Dieses Effektgerät gestattet den Anschluss eines optionalen
Fußschalters (Pedals) zur Steuerung des Ein/Aus-Zustands von Beat-
Effekten und Digital Jog Break-Effekten. Verwenden Sie den FOOT
SW-Schalter zur Wahl der Funktion, deren Ein/Aus-Zustand über den
Fußschalter gesteuert werden soll.
7 Bringen Sie den FOOT SW-Schalter in die der ge-
wünschten Funktion entsprechende Stellung:

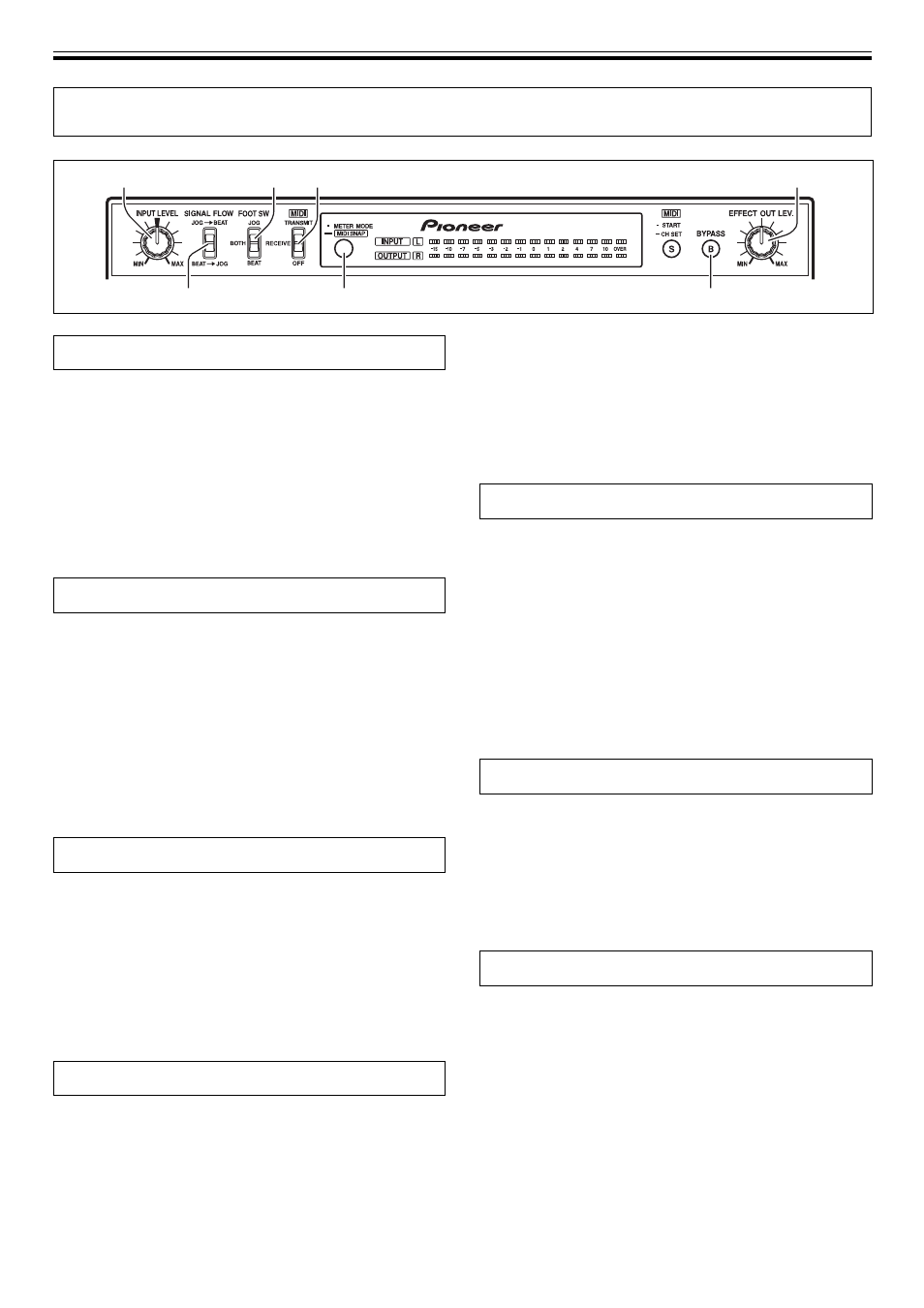

INPUT LEVEL FOOT SW MIDI (TRANSMIT/RECEIVE/OFF) EFFECT OUT LEV.
SIGNAL FLOW METER MODE BYPASS
¶ Bei Einstellung auf [JOG] dient der Fußschalter zum Ein- und
Ausschalten der Digital Jog Break-Effekte.
¶ Bei Einstellung auf [BOTH] dient der Fußschalter zum Ein- und
Ausschalten sowohl der Digital Jog Break-Effekte als auch der
Beat-Effekte.
¶ Bei Einstellung auf [BEAT] dient der Fußschalter zum Ein- und
Ausschalten der Beat-Effekte.
* Verwenden Sie einen im Fachhandel erhältlichen Fußschalter
in Schaltausführung mit 6,3-mm-Mono-Klinkenstecker.
Wahl des Pegelmesser-Anzeigemodus
Der Pegelmesser dieses Gerätes kann auf den gewünschten
Anzeigemodus eingestellt werden.
7 Betätigen Sie die METER MODE-Taste zur Wahl des
gewünschten Anzeigemodus.
¶ Bei jeder Betätigung der METER MODE-Taste wechselt der
Anzeigemodus des Pegelmessers in der folgenden Reihen-
folge:
Die Anzeigen [INPUT] und [OUTPUT] leuchten:
= Eingangs- und Ausgangssignalpegel werden monaural
angezeigt.
Die Anzeigen [INPUT], [L] und [R] leuchten:
= Der Eingangssignalpegel wird stereophon angezeigt.
Die Anzeigen [OUTPUT], [L] und [R] leuchten:
= Der Ausgangssignalpegel wird stereophon angezeigt.
Digital Link-Funktion
Faderhebel-Effektfunktion
Wenn dieses Gerät über das Digitalverknüpfungs-Kabel im
Lieferumfang an ein DJ-Mischpult (DJM-1000) angeschlossen wird,
das die Digital Link-Funktion unterstützt, werden die SEND/RETURN-
Anschlüsse über einen einzigen Digitalanschluss hergestellt, wonach
die Faderhebel-Effektfunktion zur Verfügung steht, die eine
Steuerung der Digital Jog Break-Effekt über die Faderhebel des DJ-
Mischpults ermöglichen.
Bypass-Funktion
Diese Funktion ermöglicht eine direkte Ausgabe der Signale, ohne dass
diese die Effektverarbeitungs-Schaltungen des Gerätes passieren.
7 Drücken Sie die BYPASS-Taste, um eine direkte Ver-
bindung zwischen Eingang und Ausgang herzustellen.
¶ Nach Drücken der BYPASS-Taste beginnt diese zu blinken,
und die Eingangssignale werden unter Umgehung der
Effektgerät-Schaltungen direkt ausgegeben.
¶ Im blinkenden Zustand der BYPASS-Taste werden die
Eingangssignale nicht durch die Bedienelemente des Gerätes
beeinflusst.
